1. चा परिचय एल-बँड ASE ब्रॉडबँड प्रकाश स्रोत
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
5. उत्पादन तपशील
6. ऑपरेशन टप्पे
7. ऑर्डरिंग माहिती
8. डेटाशीट
9. कोट अटी आणि पेमेंट
10. आघाडी वेळ
11. ऑपरेशन नोट्स आणि देखभाल
12. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

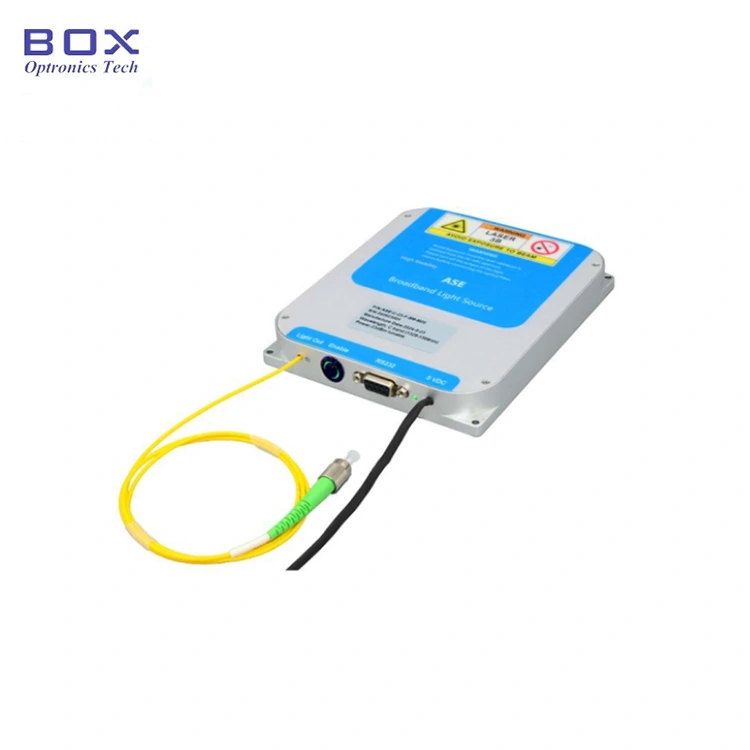

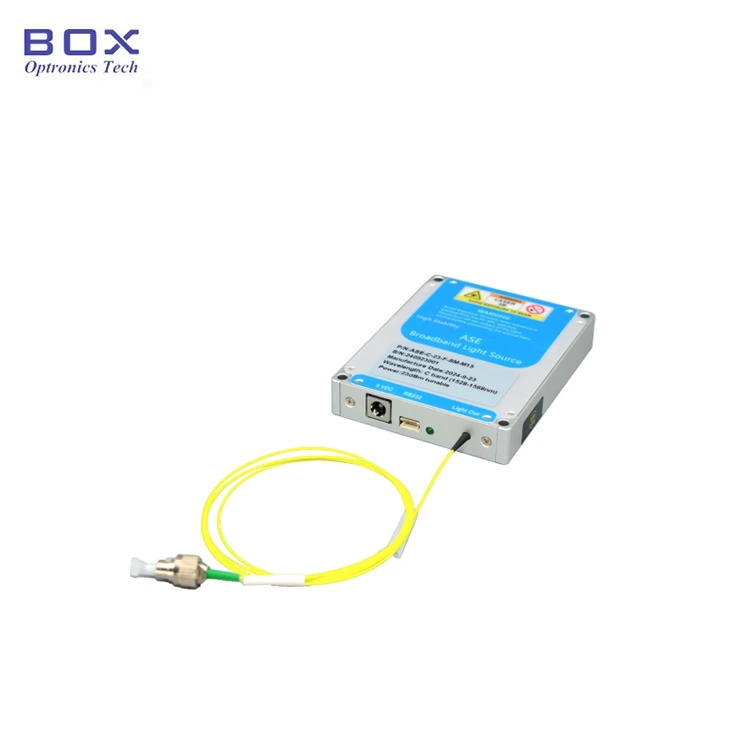

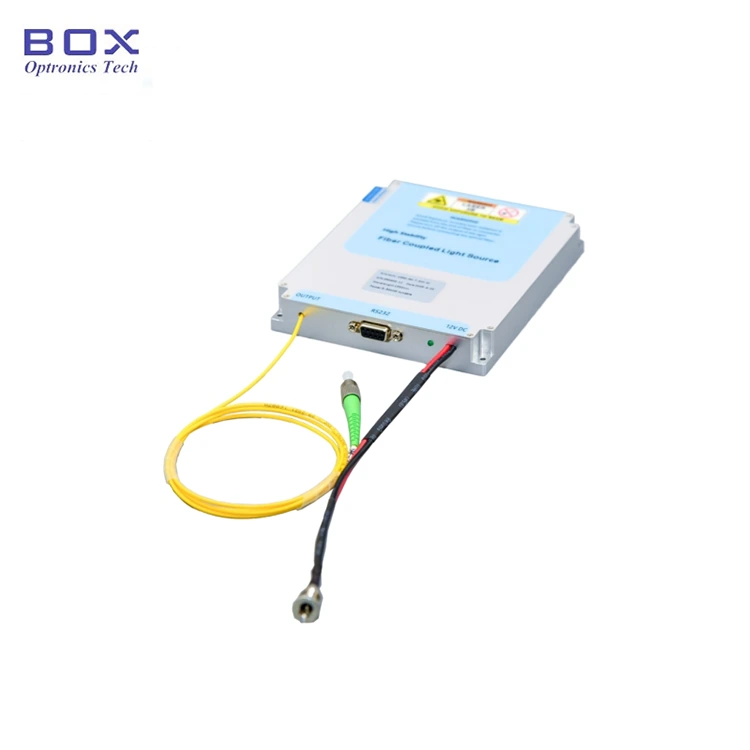

हा एल-बँड ASE ब्रॉडबँड लाइट सोर्स ऑफर करतो स्थिर, L-बँड तरंगलांबी श्रेणी (1567~1603nm) मध्ये 10~200mW उच्च-शक्तीचा प्रकाश स्रोत. उच्च-परिशुद्धता अनुप्रयोगांसाठी डिझाइन केलेले, ते एक विस्तृत स्पेक्ट्रम प्रदान करते आणि कमी-आवाज आउटपुट, ते ऑप्टिकल कम्युनिकेशन, फायबर सेन्सिंग आणि यासाठी आदर्श बनवते वैद्यकीय इमेजिंग.
|
आयटम |
युनिट |
मूल्ये |
नोट्स |
|||||
|
वर्णक्रमीय श्रेणी |
nm |
१५६७~१६०३ |
|
|||||
|
आउटपुट पॉवर |
mW |
१०, |
20 |
50 |
100 |
200 |
|
|
|
पॉवर वर्णक्रमीय घनता |
dBm/nm |
≥-6, |
≥-3 |
≥१ |
≥४ |
≥7 |
|
|
|
पॉवर नियमन श्रेणी |
- |
10%~100% |
ऐच्छिक |
|||||
|
वर्णपट सपाटपणा |
dB |
≤2.5 (प्रकार), ≤3 (कमाल) |
|
|||||
|
आउटपुट अलगाव |
dB |
≥३५ |
|
|||||
|
शक्ती अस्थिरता |
dB |
≤±0.02 (15 मि.); |
≤±0.5%; ≤±1.2% |
|||||
|
PER |
dB |
≤0.2 |
≥२३ |
|
||||
|
पिगटेल फायबर |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
संप्रेषण इंटरफेस |
- |
टच स्क्रीन / DB9 महिला (RS232) |
बेंचटॉप |
|||||
|
DB9 महिला (RS232) |
मॉड्यूल |
|||||||
|
वीज पुरवठा |
- |
AC 110~240V, <30W |
बेंचटॉप |
|||||
|
DC 5V, <15W |
मॉड्यूल |
|||||||
|
परिमाण |
मिमी |
255(W)×285(D)×115(H) |
बेंचटॉप |
|||||
|
150(W)×125(D)×20(H) |
मॉड्यूल |
|||||||
|
70(W)×90(D)×15(H) |
मॉड्यूल |
|||||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
ऑपरेटिंग आर्द्रता |
℃ |
०~७०% |
|
|||||
● वर्णपट सपाटपणा ≤2.5dB;
● 10/20/50/100/200mW आउटपुट पॉवर, 10~100% समायोज्य;
● DB9 सुलभ एकीकरणासाठी महिला(RS232) संप्रेषण.
1. उत्पादन अनुप्रयोग-एल-बँड ASE ब्रॉडबँड प्रकाश स्रोत
● ऑप्टिकल फायबर सेन्सिंग;
● वैद्यकीय इमेजिंग
● ऑप्टिकल फायबर संप्रेषण.

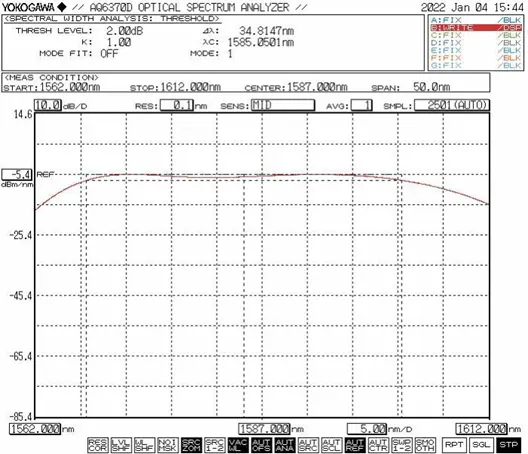

● ठराविक स्पेक्ट्रम
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
ASE प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
|
5 |
ऑपरेशन मॅन्युअल |
1 |
चरण1. अनपॅकिंग आणि असेंब्ली: कृपया उपकरणे पूर्ण आहेत की नाही ते तपासा
विधानसभा आधी.
पायरी 2. फायबर जंपर्स कनेक्ट करणे: उघडा फायबर कनेक्टर किंवा फ्लँजवर धूळ टोपी, फायबर एंड फेस तपासा आणि फायबर कनेक्ट करा किंवा फायबरला डिव्हाइस किंवा पॉवर मीटरमध्ये विभाजित करा कोणतेही प्रदूषण किंवा नुकसान नाही याची पुष्टी केल्यानंतर.
पायरी 3. पॉवर अडॅप्टर कनेक्ट करणे आणि सीरियल केबल: प्रकाश स्रोत मॉड्यूल आणि पॉवर अडॅप्टर कनेक्ट करा; कनेक्ट करा प्रकाश स्रोत मॉड्यूल आणि USB-RS232 सिग्नल केबलसह संगणक. (टीप: संगणकाला प्रथम सिरीयल पोर्ट ड्रायव्हर स्थापित करणे आवश्यक आहे. चालक असू शकतो CD-ROM वर आढळले किंवा बॉक्स ऑप्ट्रोनिक्स कंपनीकडून मिळवले.)

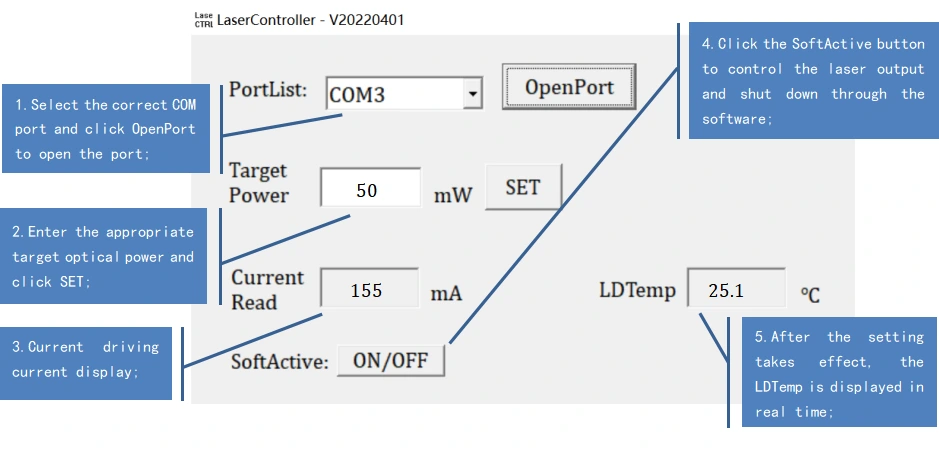

Setp4.Use: प्रकाश स्रोत उघडा सक्रियकरण स्विच; प्रकाश स्रोत आउटपुट इंडिकेटर लाइट चालू आहे, आणि आहे ऑप्टिकल पॉवर आउटपुट. यावेळी, कार्यरत वर्तमान आणि ऑप्टिकल पॉवर मूल्य शेवटच्या शटडाउनवर होस्ट संगणकाद्वारे सेट केलेले पॅरामीटर्स आहेत. ते असू शकतात होस्ट संगणक सॉफ्टवेअरमध्ये सुधारित आणि जतन केले (केवळ मॉडेल आवृत्तीसाठी समायोज्य शक्तीसह).
पायरी 5.वापरल्यानंतर: बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि डिस्कनेक्ट करा फायबर कनेक्शन.
|
नाव |
वर्णक्रमीय श्रेणी |
आउटपुट पॉवर |
फायबर प्रकार |
पॉवर समायोज्य |
परिमाण |
|
ASE |
-एल |
-XX |
-XX |
-XX |
-एक्स |
|
ASE प्रकाश स्रोत |
L:L-बँड |
10:10mW 20:20mW 50:50mW 1H: 100mW 2H: 200mW |
SM:SMF-28 PM:PM1550 |
(*T:सह) |
M15 : मॉड्यूल M20 : मॉड्यूल ब:बेंचटॉप |
उदा: ASE-L-2H-SM-T-B
(ऑर्डर माहिती: एल-बँड ASE ब्रॉडबँड लाइट सोर्स, 200mW आउटपुट पॉवर, पॉवर समायोज्य, एसएम फायबरसह, बेंचटॉप पॅकेज).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● फायबर ऑप्टिक वारंवार प्लग आणि अनप्लग करण्याची शिफारस केलेली नाही आउटपुट शेवटी कनेक्टर. हे करू शकतील अशा धूळ सह दूषित टाळण्यास मदत करते इन्सर्शन लॉस वाढवा किंवा कनेक्टरचा शेवटचा चेहरा बर्न करा.
● प्रारंभ करताना, प्रथम पॉवर स्विच आणि की स्विच असल्याची पुष्टी करा बंद आहेत, नंतर पॉवर कनेक्ट करा. बंद करताना, प्रथम बंद करा की स्विच; स्टेटस इंडिकेटर लाइट गेल्यानंतर, पॉवर डिस्कनेक्ट करा. करा प्रकाश स्रोत कार्यरत असताना थेट वीज खंडित करू नका.
● आउटपुट फायबरला दुसऱ्या फायबरशी जोडणे आवश्यक असल्यास, ते आहे फ्यूजन स्प्लिसर वापरण्याची शिफारस केली जाते.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; स्टोअर कोरड्या जागी.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
