TDLAS गॅस सेन्सिंग सिस्टमसाठी DFB लेसर

TDLAS गॅस सेन्सिंग सिस्टममध्ये, DFB (वितरित फीडबॅक) लेसर मुख्य प्रकाश स्रोत म्हणून काम करते. DFB लेझर अरुंद रेषाविड्थ, एकल-रेखांशाचा-मोड आउटपुट, उच्च तरंगलांबी स्थिरता आणि अचूक ट्युनेबिलिटी द्वारे वैशिष्ट्यीकृत आहेत. त्यांची उत्सर्जन तरंगलांबी लक्ष्यित वायूच्या शोषण रेषेशी अचूकपणे जुळवली जाऊ शकते आणि शोषण शिखरावर स्कॅनिंग आणि शोध सक्षम करण्यासाठी तापमान किंवा ड्राईव्ह करंट द्वारे सूक्ष्म-ट्यून केले जाऊ शकते, ज्यामुळे ते औद्योगिक वायू निरीक्षण, पर्यावरणीय विश्लेषण आणि वैज्ञानिक संशोधनासाठी एक आदर्श पर्याय बनतात.

तत्त्वे

(1) DFB लेसर लक्ष्य वायू शोषण रेषेशी ट्यून केलेल्या तरंगलांबीसह सुसंगत, सिंगल-मोड लेसर बीम उत्सर्जित करतो.

(2) लेसर बीम एका गॅस सेलमधून जातो ज्यामध्ये मोजण्यासाठी नमुना असतो.

(३) वायू लेसर प्रकाशाचा काही भाग त्याच्या वैशिष्ट्यपूर्ण तरंगलांबीनुसार शोषून घेतो, तर उर्वरित प्रकाश प्रसारित केला जातो.

(४) फोटोडेटेक्टर प्रसारित किंवा परावर्तित प्रकाश कॅप्चर करतो, त्याचे विद्युतीय सिग्नलमध्ये रूपांतर करतो.

(५) बियर-लॅम्बर्ट कायद्यानुसार गॅस एकाग्रतेची गणना करण्यासाठी सिस्टम लॉक-इन डिटेक्शन, डिमॉड्युलेशन किंवा फूरियर ट्रान्सफॉर्म अल्गोरिदम वापरून सिग्नलचे विश्लेषण करते.

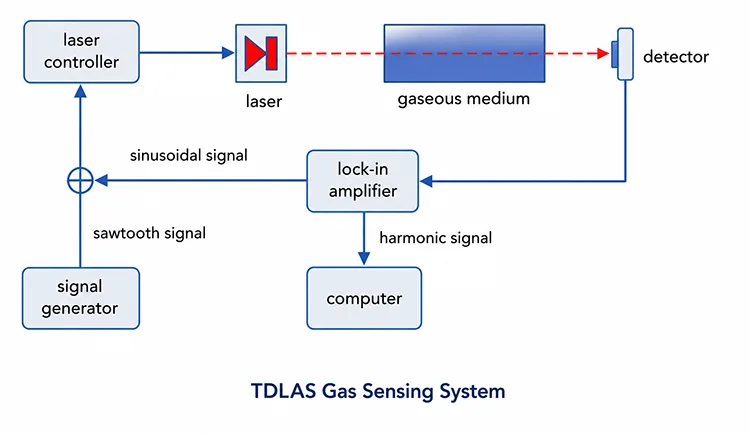

TDLAS गॅस सेन्सिंग सिस्टम ब्लॉक आकृती

मुख्य घटक कार्ये

उत्पादनांची यादी (आम्ही ऑफर करत असलेली उत्पादने)

760nm 10mW DFB बटरफ्लाय लेसर डायोड

1392nm 10mW DFB बटरफ्लाय लेसर डायोड

1683nm 10mW फायबर कपल्ड लेसर

उच्च-शक्ती 1653.7nm 40mW DFB बटरफ्लाय लेसर

1651nm DFB फायबर कपल्ड लेसर डायोड

1625nm DFB BTF लेसर डायोड

1567nm DFB बटरफ्लाय लेसर डायोड

1580nm DFB SM PM लेसर डायोड

उत्पादन पहा

वारंवार विचारले जाणारे प्रश्न

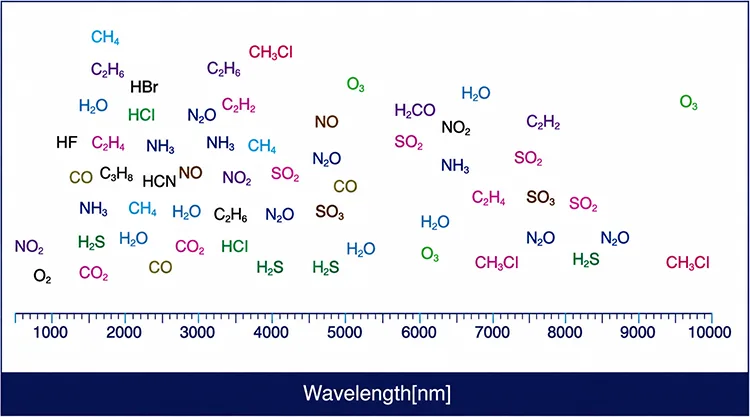

Q1: TDLAS मध्ये DFB लेसरची कोणती तरंगलांबी सामान्यत: वापरली जाते?

A1:

Q2: DFB लेसरला आयसोलेटरची आवश्यकता आहे का?

A2: फायबर-आधारित TDLAS प्रणालींमध्ये किंवा लक्षणीय ऑप्टिकल बॅक-रिफ्लेक्शन असलेल्या कॉन्फिगरेशनमध्ये ऑप्टिकल आयसोलेटरची शिफारस केली जाते. ते रिक्त-जागा सेटअपमध्ये देखील फायदेशीर असू शकतात जेथे अवशिष्ट प्रतिबिंब अस्तित्वात आहेत. आयसोलेटर ऑप्टिकल फीडबॅक दडपतो, मोड हॉपिंग, फ्रिक्वेंसी अस्थिरता आणि आउटपुट पॉवर चढउतार रोखतो, ज्यामुळे स्थिर सिंगल-मोड लेसर ऑपरेशन आणि सुधारित मापन बेसलाइन स्थिरता सुनिश्चित होते.

Q3: TDLAS साठी FP किंवा VCSEL लेसर ऐवजी DFB लेसर हा प्राधान्याचा प्रकाश स्रोत का आहे?

A3: DFB लेसर, एकात्मिक ब्रॅग ग्रेटिंग्स, उच्च SMSR (>35dB) आणि मोड-हॉप-फ्री ट्यूनिंगसह स्थिर सिंगल-फ्रिक्वेंसी, अरुंद-लाइनविड्थ उत्सर्जन प्रदान करतात. तुलनेत, FP लेसर बहु-रेखांश-मोड उत्सर्जन आणि मर्यादित तरंगलांबी स्थिरता प्रदर्शित करतात, तर VCSELs विशेषत: मर्यादित ट्यूनिंग श्रेणी ऑफर करतात जी आवश्यक शोषण वैशिष्ट्ये पूर्णपणे कव्हर करू शकत नाहीत. DFB लेझरची उच्च वर्णक्रमीय शुद्धता आणि ट्यूनिंग स्थिरता हार्मोनिक डिटेक्शन SNR मध्ये लक्षणीय सुधारणा करते, ज्यामुळे ते उच्च-परिशुद्धता WMS-TDLAS (1f/2f) गॅस सेन्सिंगसाठी प्राधान्यीकृत प्रकाश स्रोत बनतात.

Q4: TDLAS DFB लेसरसाठी कोणते पॅकेज पर्याय उपलब्ध आहेत?

A4: दोन मुख्य प्रवाहातील पॅकेजेस:

①14-पिन बटरफ्लाय पॅकेज: वैकल्पिक ऑप्टिकल आयसोलेटरसह, TEC, NTC थर्मिस्टर आणि मॉनिटर फोटोडायोड एकत्रित करते. हे उच्च-परिशुद्धता फायबर-कपल्ड TDLAS प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जाते ज्यासाठी अचूक तापमान आणि पॉवर स्थिरीकरण आवश्यक आहे.

②TO-can (TO5/TO46): मोकळी जागा किंवा कोलिमेटेड आउटपुट कॉन्फिगरेशनसाठी डिझाइन केलेले कॉम्पॅक्ट सोल्यूशन. यात सामान्यत: एकात्मिक TEC नियंत्रणाचा अभाव असतो आणि बाह्य तापमान स्थिरीकरण आवश्यक असू शकते. हे खर्च-संवेदनशील आणि सूक्ष्मीकृत ओपन-पाथ गॅस सेन्सिंग ऍप्लिकेशनसाठी योग्य आहे.
