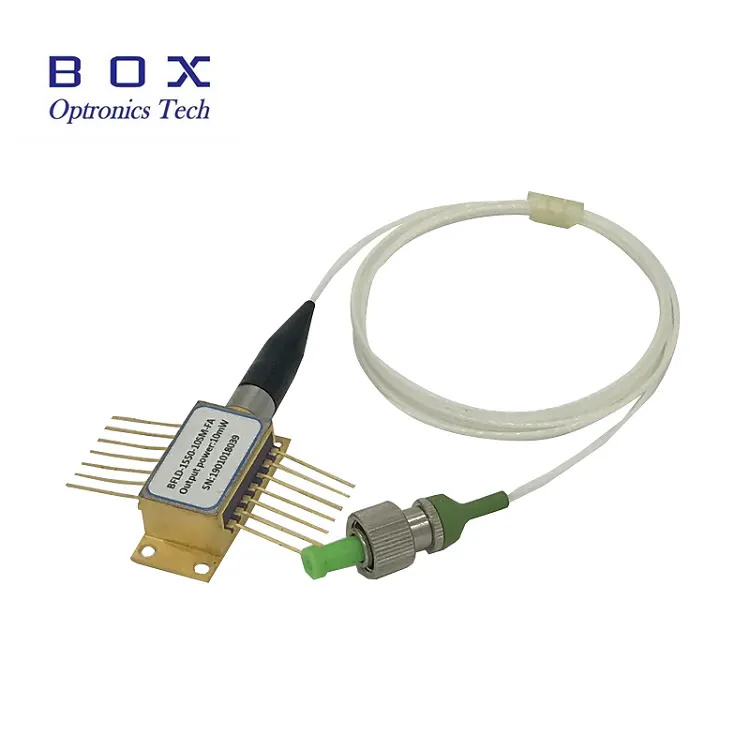

1683nm 10mW फायबर कपल्ड लेसर MQW DFB स्वीकारतो चिप, केंद्रीय तरंगलांबी 1683nm, तरंगलांबी सहिष्णुता +/-1nm आहे, ठराविक आउटपुट पॉवर 10mW, 14-पिन BTF पॅकेज, Telcordia GR-468 आणि RoHS सह सुसंगत. सह सिंगल-मोड फायबर आणि FC/APC कनेक्टर, ते TDLAS आणि C2H6 गॅससाठी आदर्श आहे शोध प्रणाली.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
केंद्र तरंगलांबी |
λc |
TL=15～35℃ CW |
1682 |
1683 |
1684 |
nm |
|
ऑप्टिकल आउटपुट पॉवर |
PO |
TL=15～35℃ CW |
- |
10 |
- |
mW |
|
थ्रेशोल्ड वर्तमान |
आयटीएच |
CW |
15 |
- |
25 |
mA |
|
LD फॉरवर्ड करंट |
जर |
पीएफ = रेटेड पॉवर |
- |
80 |
120 |
mA |
|
एलडी फॉरवर्ड व्होल्टेज |
VF |
पीएफ = रेटेड पॉवर |
- |
- |
2.5 |
V |
|
साइड-मोड सप्रेशन प्रमाण |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ऑप्टिकल अलगाव |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
जबाबदारीचे निरीक्षण करा |
IM/PF |
- |
- |
1 |
20 |
uA/mW |
|
जबाबदारीचे निरीक्षण करा स्थिरता |
- |
- |
- |
- |
20 |
% |
|
गडद प्रवाहाचे निरीक्षण करा |
आयडी |
- |
- |
- |
50 |
nA |
|
TEC चालू |
ITEC |
TL = 25℃, TC = 70℃ |
- |
0.6 |
1.5 |
A |
|
टीईसी व्होल्टेज |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC वीज वापर |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
थर्मिस्टर प्रतिकार |
RTH |
TC = 25℃ |
9.5 |
10 |
10.5 |
कोहम |
|
थर्मिस्टर बी स्थिर |
BTH |
TC = 25℃ |
- |
3900 |
- |
K |
|
तरंग. तापमान गुणांक |
Δλ/ΔT |
0℃ |
- |
- |
0.12 |
nm/℃ |
|
तरंग. वर्तमान गुणांक |
Δλ/ΔΙ |
20℃ |
- |
- |
0.015 |
nm/mA |
● उच्च स्थिर 10mW ऑप्टिकल आउटपुट;
● उद्योग-मानक, 14PIN बटरफ्लाय पॅकेज;
● अंगभूत टीईसी आणि ऑप्टिकल आयसोलेटर;
● मल्टीक्वांटम वेल (MQW) वितरित-फीडबॅक (DFB) लेसर
●
● ट्यून करण्यायोग्य डायोड लेसर शोषण स्पेक्ट्रोस्कोपी;
● C2H6 देखरेख;
● पर्यावरणीय हवेची गुणवत्ता देखरेख
● ऑप्टिकल फायबर सेन्सिंग आणि लेसर शोध.

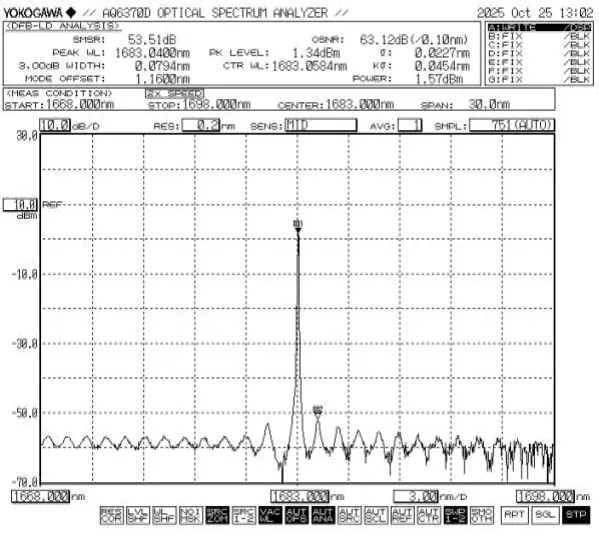

● ठराविक स्पेक्ट्रम: 1683nm, +/-1nm WL सहिष्णुता.
● वारंवार विचारले जाणारे प्रश्न
(1) फायबर प्रकार आणि कनेक्टर तपशील काय आहे?
--मानक कॉन्फिगरेशन FC/APC सह सिंगल-मोड फायबर वापरते कनेक्टर
(2) पॅकेज प्रकार आणि माउंटिंग पद्धत काय आहे?
--1683nm 10mW फायबर कपल्ड लेसर एका मानक 14-पिनमध्ये ठेवलेले आहे बटरफ्लाय पॅकेज, मुख्य प्रवाहातील लेसर सॉकेट आणि माउंटिंगशी सुसंगत फिक्स्चर स्क्रू फिक्सेशन किंवा थर्मल पॅडसाठी माउंटिंग होल प्रदान केले जातात संलग्नक
(३) नमुना चाचणी उपलब्ध आहे का? मोठ्या प्रमाणात खरेदीसाठी कोणत्या सेवा दिल्या जातात?
--नमुना चाचणी आणि लहान-खंड चाचणी उत्पादन समर्थित आहेत. मोठ्या प्रमाणात खरेदीसाठी, आम्ही व्हॉल्यूम किंमत, फॅक्टरी चाचणी अहवाल, सानुकूलित ऑफर करतो पॅरामीटर्स (जसे की फायबर लांबी, जाकीट प्रकार आणि कनेक्टर प्रकार).
|
नाव |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
कनेक्टर |
पिन-आउट |
|
बीएफएलडी |
-XXXX |
-XX |
XX |
-XX |
X |
|
डीएफबी लेसर डायोड |
1683:1683nm 1392:1392nm 760:760nm इतर |
10:10mW इतर |
SM: सिंगल मोड PM: ध्रुवीकरण राखणे
|
FA: FC/APC SA: SC/APC इतर |
NULL:प्रकार १ 2:प्रकार 2 |
उदा: BFLD-1683-10SM-FA
(ऑर्डर माहिती: 1683nm 10mW फायबर कपल्ड लेसर, 14-पिन बटरफ्लाय पॅकेज, SM फायबरसह, FC/APC कनेक्टर, type1 पिन-आउट).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
