1550nm DFB 100mW हाय पॉवर बटरफ्लाय लेसर

सामग्री सारणी

१. 1550nm चा परिचय DFB 100mW हाय पॉवर बटरफ्लाय लेसर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

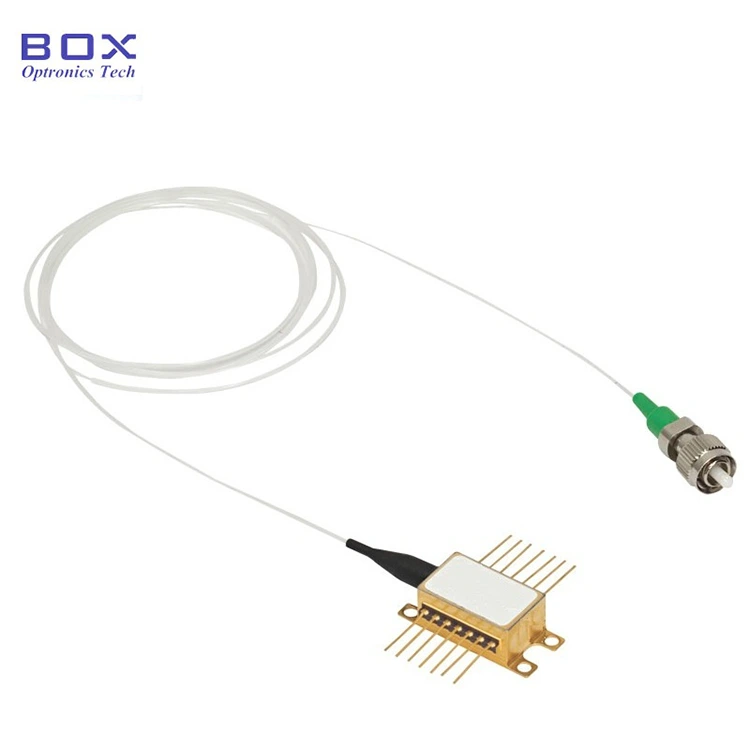

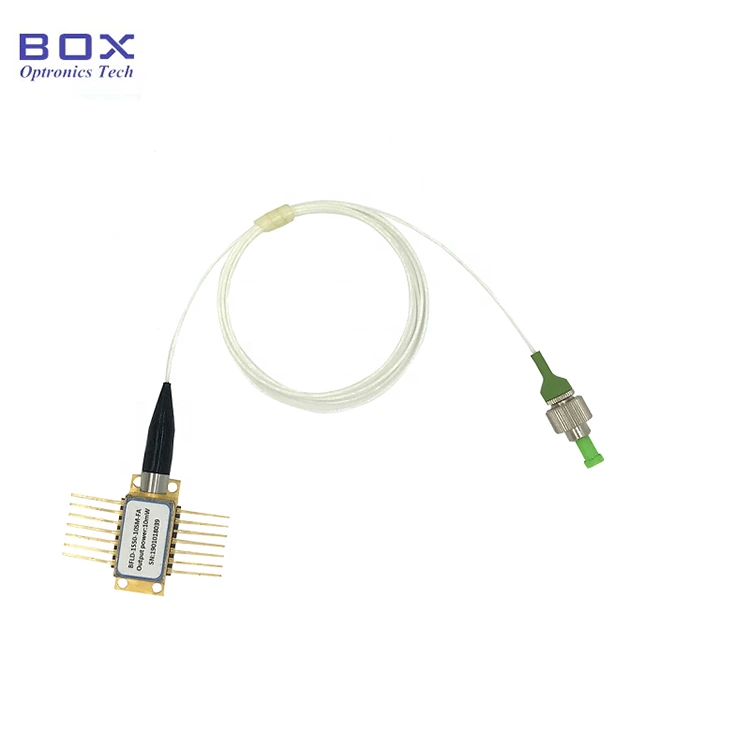

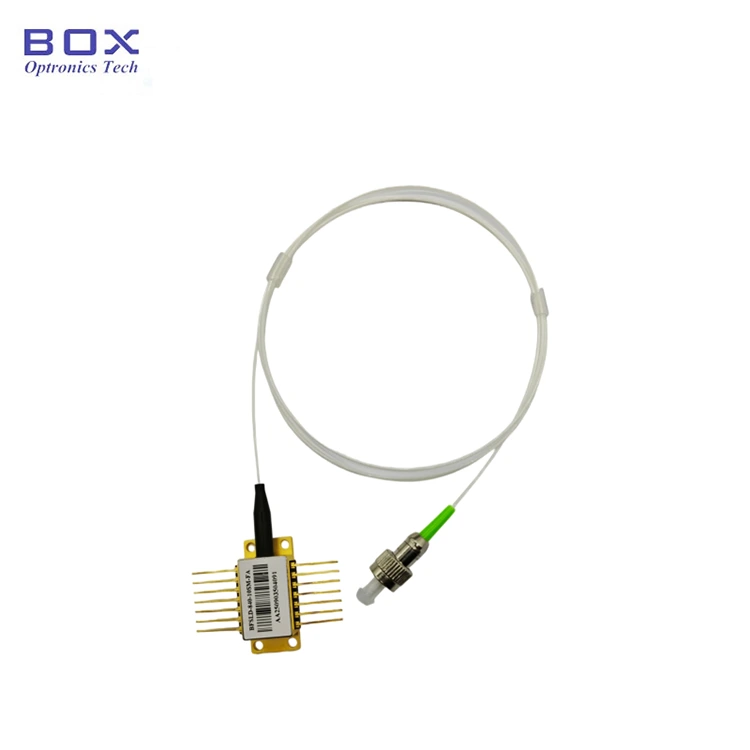

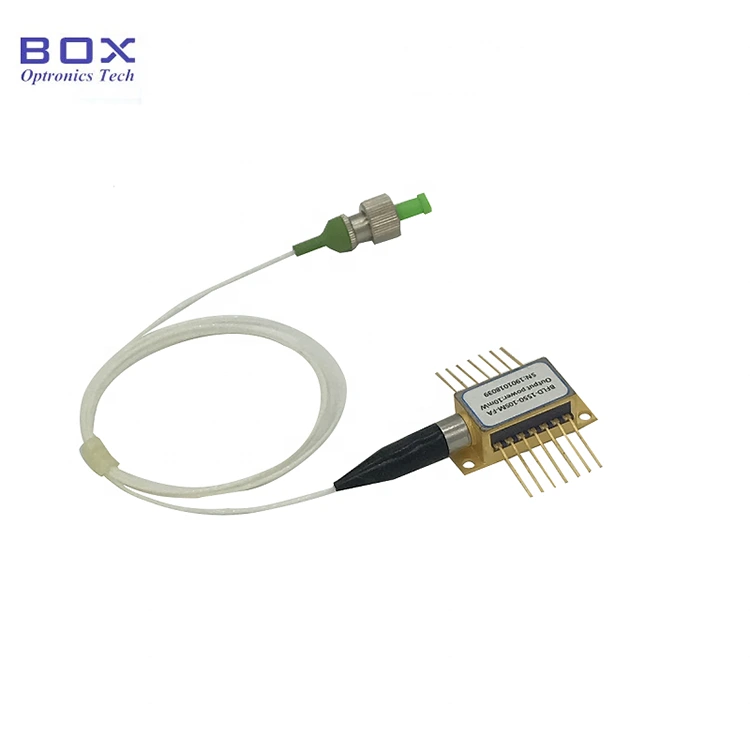

उत्पादन परिचय

1550nm DFB 100mW हाय पॉवर बटरफ्लाय लेसर आधारित आहे MQW (मल्टी-क्वांटम वेल) DFB चिप वर, उद्योग-मानक 14-पिनचा अवलंब बटरफ्लाय पॅकेज, ते TEC (थर्मोइलेक्ट्रिक कूलर), थर्मिस्टर, समाकलित करते बॅकलाइट मॉनिटरिंग पीडी (फोटोडिओड). पिनला सोल्डरिंगची आवश्यकता असल्यास, द सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावे.

उत्पादन तपशील

उत्पादन वैशिष्ट्ये

● एसएम फायबर किंवा पीएम फायबर पिगटेल;

● उच्च 100mW पर्यंत आउटपुट पॉवर;

● उच्च साइड-मोड सप्रेशन प्रमाण;

● 14-पिन TEC, thermistor, आणि सह BTF पॅकेज मॉनिटर पीडी.

उत्पादन अनुप्रयोग

● फायबर ऑप्टिक संप्रेषण;

● प्रयोगशाळा ऑप्टिकल चाचणी;

● फायबर ऑप्टिक सेन्सिंग.

उत्पादन तपशील

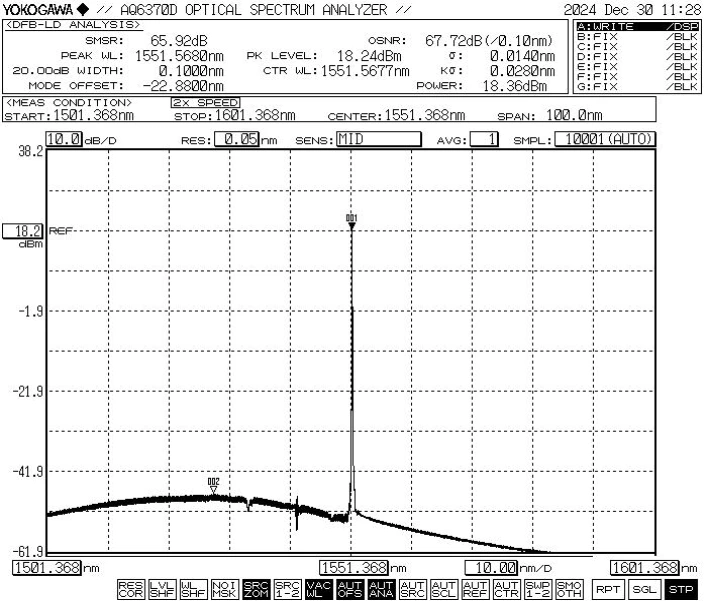

● ठराविक स्पेक्ट्रम: 1550nm, +/-2 WL सहिष्णुता.

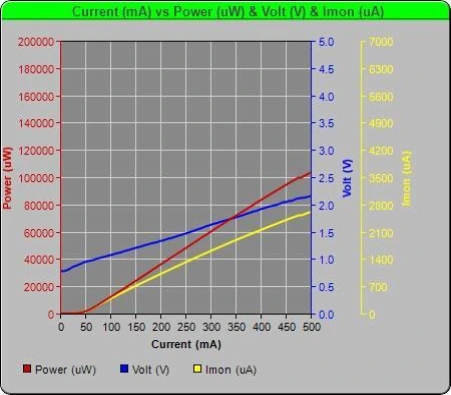

● PIV-1550nm DFB 100mW हाय पॉवर बटरफ्लाय लेसर

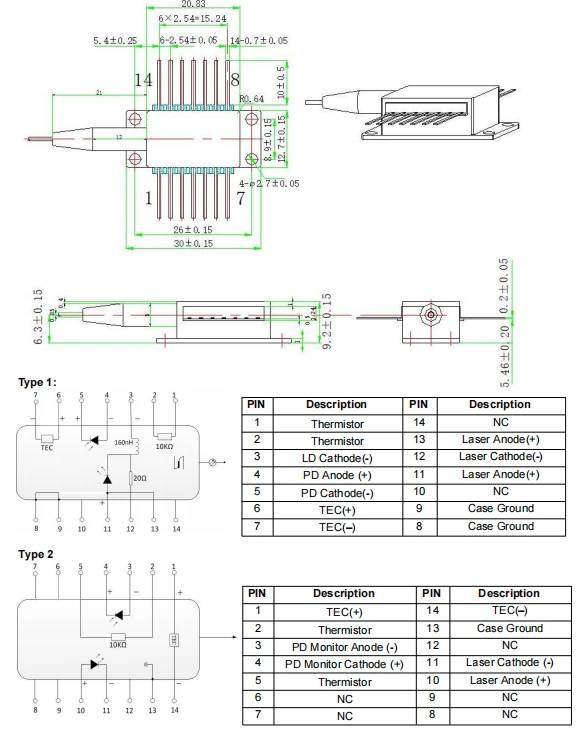

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1550nm DFB 100mW हाय पॉवर बटरफ्लाय लेसर

ऑर्डर करत आहे माहिती

उदा: BFLD-1550-1HSM-FA2

(ऑर्डर माहिती: 1550nm DFB 100mW हाय पॉवर बटरफ्लाय लेसर, SM फायबर, FC/APC कनेक्टरसह, पंप पिन).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि चाचणीपत्रक

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● डिव्हाइस वापरताना, ऑपरेटिंग व्होल्टेजचे काटेकोरपणे पालन करा आणि डेटाशीटमध्ये निर्दिष्ट वर्तमान श्रेणी. मुख्य पॅरामीटर्स—इथसह (थ्रेशोल्ड वर्तमान), आयओपी कमाल (कमाल ऑपरेटिंग वर्तमान), व्हॉप कमाल (कमाल ऑपरेटिंग व्होल्टेज), आणि λc (केंद्र तरंगलांबी) - संदर्भित केले पाहिजे विशेषत: शिपमेंटच्या वेळी प्रदान केलेल्या चाचणी अहवालात. टीप: ऑपरेशन परिपूर्ण कमाल रेटिंगच्या पलीकडे डिव्हाइसला कायमचे नुकसान होऊ शकते.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
