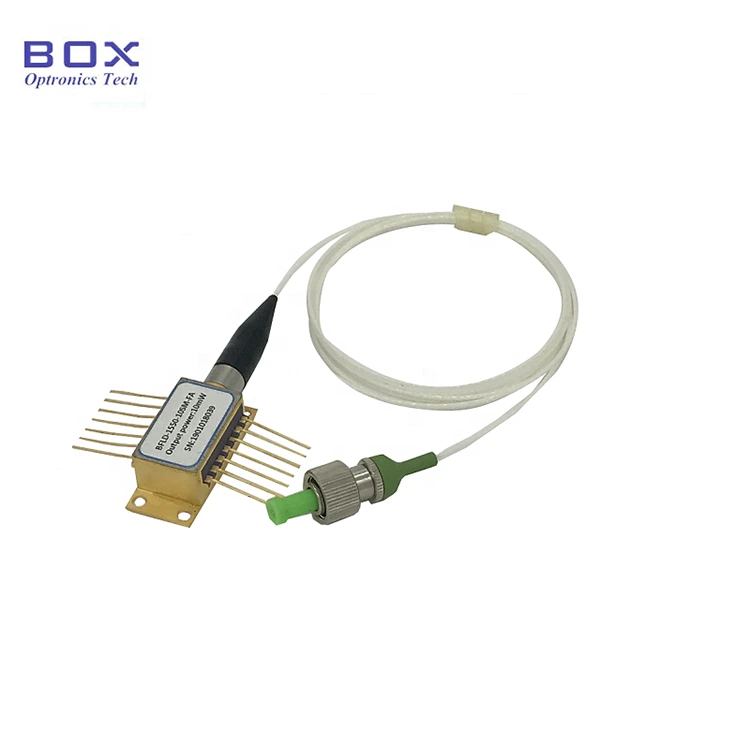

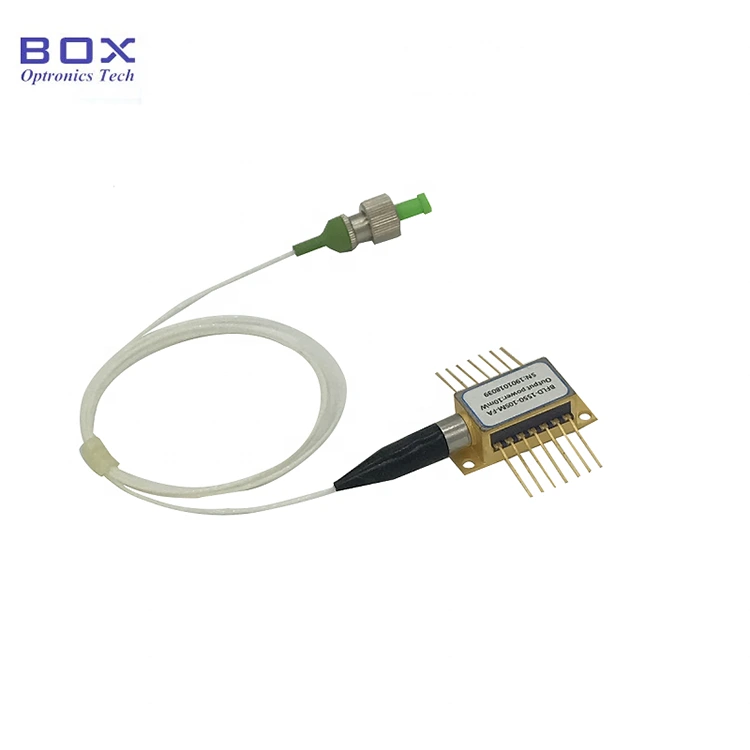

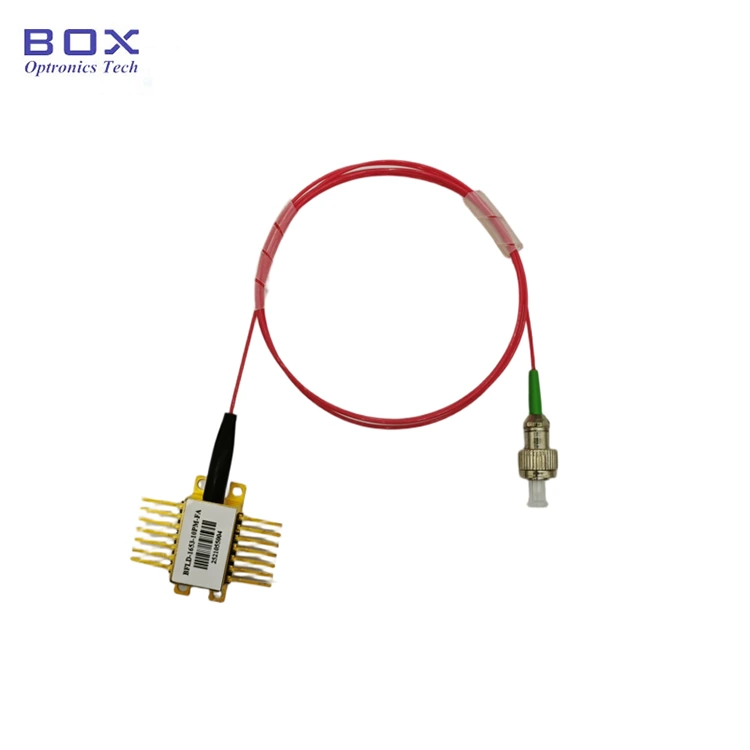

1550nm 10mW DFB बटरफ्लाय लेसर डायोड

BOX Optronics हा चीनमधील 1550nm 10mW DFB बटरफ्लाय लेझर डायोडचा व्यावसायिक निर्माता आणि पुरवठादार आहे. फायबरचा प्रकार एसएम फायबर किंवा पीएम फायबर असू शकतो. ऑप्टोइलेक्ट्रॉनिक उपकरणांमध्ये अनेक वर्षांच्या निपुणतेसह, आमची उत्पादने स्थिर कार्यप्रदर्शन देतात आणि ऑप्टिकल फायबर संप्रेषण परिस्थितीसाठी, नमुना ऑर्डर आणि मोठ्या प्रमाणात खरेदीसाठी समर्थन देतात. आम्ही तुमचा विश्वासार्ह दीर्घकालीन भागीदार होण्यासाठी उत्सुक आहोत.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

१. 1550nm चा परिचय 10mW DFB बटरफ्लाय लेसर डायोड

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

हे 14-पिन बटरफ्लायसह 1550nm DFB लेसर आहे पॅकेज, अंगभूत TEC आणि थर्मिस्टर. यात स्थिर तरंगलांबी, 10mW आहे आउटपुट पॉवर, ठराविक 40dB साइड मोड सप्रेशन रेशो आणि कमी थ्रेशोल्ड वर्तमान SM/PM फायबर, विस्तृत ऑपरेटिंग तापमान आणि उच्च सह पर्यायी विश्वसनीयता, फायबर कम्युनिकेशन, ऑप्टिकल उपकरणे आणि फायबरसाठी योग्य संवेदना कृपया ड्राइव्ह करंट आणि तापमान काटेकोरपणे नियंत्रित करा आणि टाळा अतिप्रवाह नुकसान.

उत्पादन तपशील

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
ऑपरेटिंग तरंगलांबी	λC	CW, 25℃	λC-3	λC	λC+3	nm
ऑप्टिकल आउटपुट पॉवर	पीएफ	-	6	10	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	25℃	-	8	15	mA
ऑपरेटिंग वर्तमान	IOP	CW	-	-	90	mA
ऑपरेटिंग व्होल्टेज	VOP	25℃	-	1.1	2.0	V
साइड मोड सप्रेशन प्रमाण	SMSR	-	35	40	-	dB
ऑप्टिकल अलगाव	आयएसओ	25℃	35	-	-	dB
वर्णपट रुंदी (-20 dB)	Δλ	-	-	0.1	1.0	nm
ध्रुवीकरण विलोपन प्रमाण	ईआर	पीएम फायबर	18	-	-	dB
तरंगलांबी तापमान. गुणांक	△λ/△T	-	-	0.08	0.12	nm/℃
वर्तमान मॉनिटर करा	IMON	VRM=5V	50	-	1500	μA
MPD गडद प्रवाह	आयडी	VRM=5V	-	-	50	μA
थर्मिस्टर प्रतिकार	RTH	25℃	9.5	10	10.5	kΩ
थर्मिस्टर बी-मूल्य	β	25℃/80℃	-	3950	-	K

उत्पादन वैशिष्ट्ये

● मल्टी-क्वांटम विहीर (MQW) वितरित अभिप्राय (DFB) लेसर;

● SMF-28e किंवा पीएमएफ -1550 पिगटेल;

● TEC आणि मॉनिटर PD सह 14-पिन BTF पॅकेज;

● विस्तृत ऑपरेटिंग तापमान श्रेणी -20~+70℃.

उत्पादन अनुप्रयोग

● ऑप्टिकल फायबर संप्रेषण;

● ऑप्टिकल इन्स्ट्रुमेंट;

● ऑप्टिकल फायबर सेन्सर;

● प्रकाश स्रोत.

उत्पादन तपशील

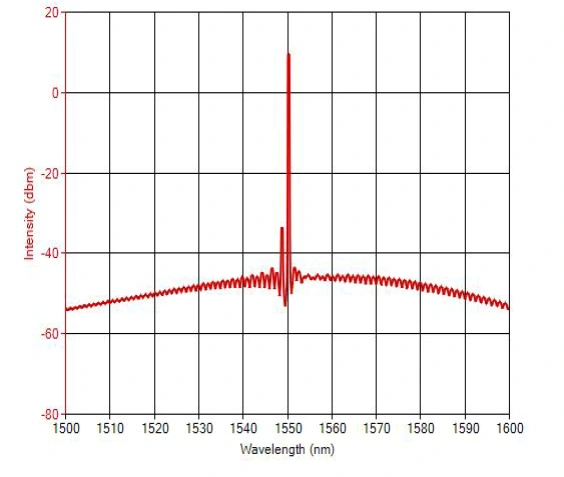

● ठराविक स्पेक्ट्रम: 1550nm, WL सहिष्णुता +/-3nm.

1550nm 10mW DFB Butterfly Laser Diode

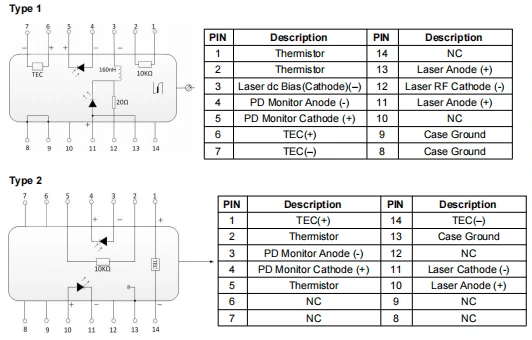

● पिन-आउट व्याख्या-1550nm 10mW DFB बटरफ्लाय लेसर डायोड

1550nm 10mW DFB Butterfly Laser Diode

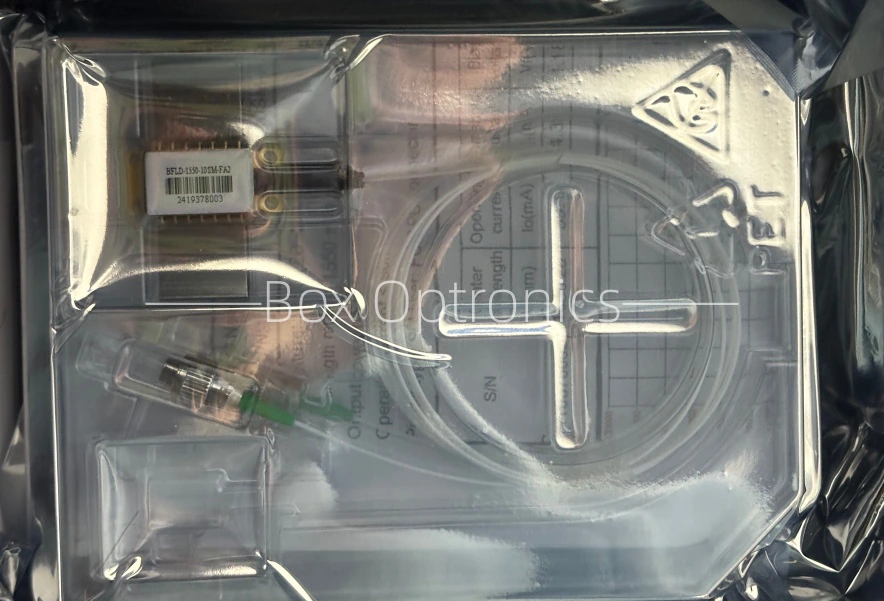

● पॅकिंगचे उदाहरण

	ॲक्सेसरीज	प्रमाण
1	1550nm 10mW DFB बटरफ्लाय लेसर डायोड	1
2	उत्पादन चाचणी अहवाल	1

1550nm 10mW DFB Butterfly Laser Diode

*ड्राइव्हशिवाय स्टँडअलोन डिव्हाइस; सह एकत्रित केलेले मॉड्यूल पॅकेज ड्रायव्हर सर्किट्स पर्यायी आहेत.

नाव

तरंगलांबी

आउटपुट पॉवर

फायबर प्रकार

कनेक्टर

पिन-आउट

बीएफएलडी

-XXX

-XX

डीएफबी लेसर डायोड

1550: 1550nm

1310:1310nm

1030:1030nm

1064:1064nm

CWDM(१२७०~१६५०)

10: 10mW

20:20mW

सानुकूलित

एस.एम : सिंगल मोड

पीएम :ध्रुवीकरण

राखणे

FA: FC/APC

SA: SC/APC

इतर

1: प्रकार 1

2:प्रकार 2

ऑर्डर करत आहे माहिती

उदा: BFLD-1550-10SM-FA2

(ऑर्डर माहिती: 1550nm 10mW DFB बटरफ्लाय लेझर डायोड, एसएम फायबर, FC/APC कनेक्टरसह, type2 पिन-आउट).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट आणि टेस्टशीट

डेटाशीट

चाचणीपत्रक

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स ऑप्ट्रॉनिक्स खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधी:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.

1550nm 10mW DFB Butterfly Laser Diode
