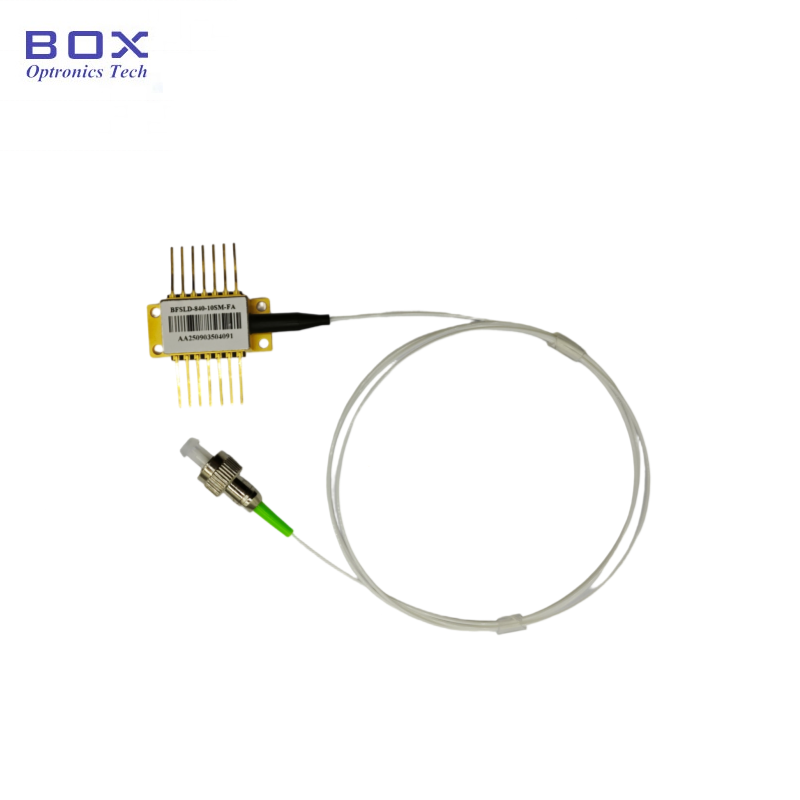

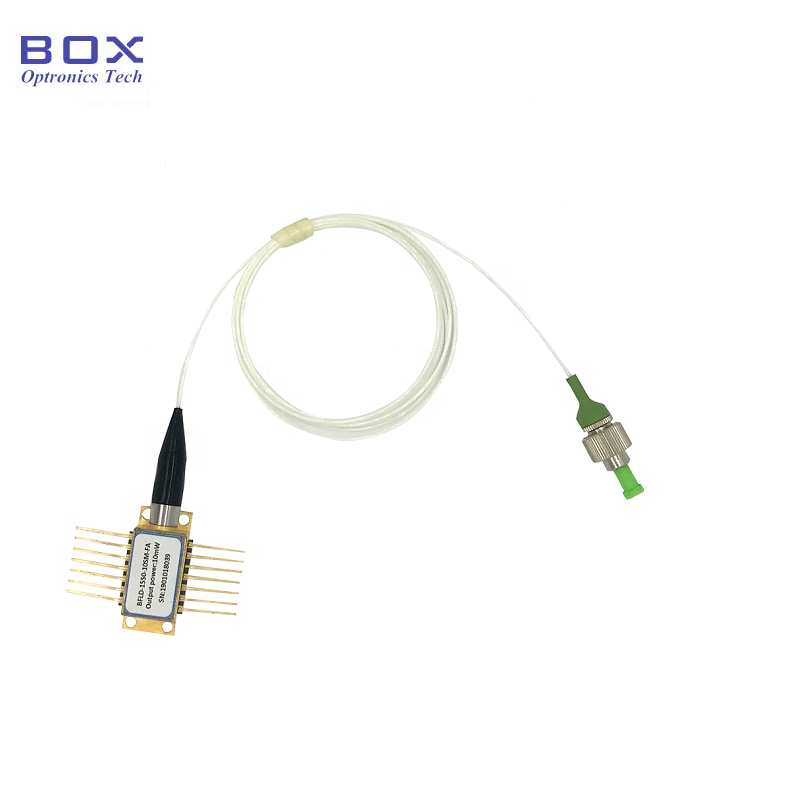

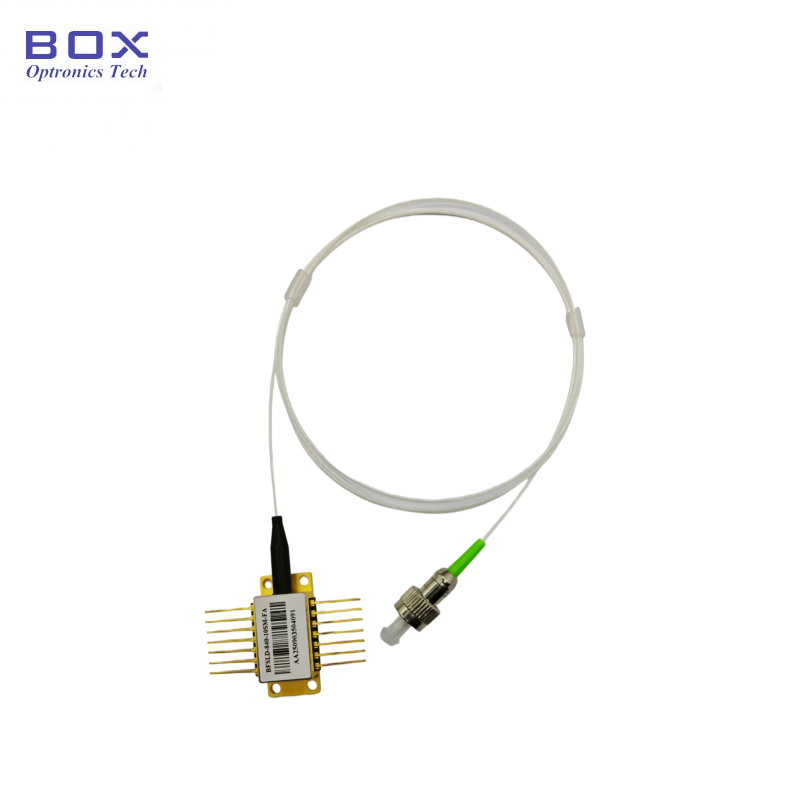

1550.12nm DWDM DFB लेसर

उत्पादन विहंगावलोकन-1550.12nm DWDM DFB लेसर

1550.12nm DWDM DFB लेसर (मॉडेल BFLD-CH34-XXSM-FA, ITU ग्रिड चॅनल 34) हे 14-पिन बटरफ्लाय पॅकेज केलेले वितरित फीडबॅक लेसर डायोड आहे जे विशेषतः ॲनालॉग CATV ट्रांसमिशन आणि DWDM ऑप्टिकल कम्युनिकेशन ऍप्लिकेशन्ससाठी डिझाइन केलेले आहे. 1550.12nm च्या मानक ITU ग्रिड तरंगलांबीवर कार्यरत, हे उपकरण FC/APC कनेक्टरसह सिंगल-मोड किंवा ध्रुवीकरण-देखभाल फायबरद्वारे 10mW किंवा 20mW ऑप्टिकल आउटपुट पॉवर वितरीत करते.

इंटिग्रेटेड आयसोलेटर, थर्मोइलेक्ट्रिक कूलर (TEC), 10kΩ थर्मिस्टर आणि मॉनिटर फोटोडायोडसह हर्मेटिक 14-पिन बटरफ्लाय पॅकेजमध्ये ठेवलेले, लेसर संपूर्ण -40°C ते +85°C ऑपरेटिंग तापमान श्रेणीमध्ये तापमान आणि पॉवर स्थिरीकरण प्रदान करते. दोन पिनआउट कॉन्फिगरेशन (प्रकार 1 आणि प्रकार 2) वेगवेगळ्या सिस्टम बोर्ड डिझाइनसह सुसंगततेसाठी उपलब्ध आहेत.

प्रमुख वैशिष्ट्ये-1550.12nm DWDM DFB लेसर

· मानक ITU ग्रिड तरंगलांबी: 1550.12nm (चॅनेल 34), संपूर्ण CH18–CH64 श्रेणी पर्यायी

· उच्च ऑप्टिकल आउटपुट पॉवर: 10mW किंवा 20mW

· सीएटीव्ही ट्रान्समिशनसाठी प्रगत ॲनालॉग चिप डिझाइन ऑप्टिमाइझ केले आहे

· उच्च साइड-मोड सप्रेशन रेशो: SMSR ≥30dB

· अंगभूत ऑप्टिकल आयसोलेटर: ≥30dB अलगाव @25°C

· उच्च ऑप्टिकल रिटर्न लॉस: ≥40dB

· विस्तृत मॉड्यूलेशन बँडविड्थ: 2.5GHz वैशिष्ट्यपूर्ण

· एकात्मिक TEC आणि थर्मिस्टरसह 14-पिन हर्मेटिक बटरफ्लाय पॅकेज

· पॉवर मॉनिटरिंगसाठी एकात्मिक मॉनिटर फोटोडायोड

· फायबर पर्याय: SMF-28e सिंगल-मोड किंवा PMF-1550 ध्रुवीकरण-देखभाल फायबर

· मानक FC/APC कनेक्टर, 1.0m पिगटेल (900μm सैल ट्यूब)

· विस्तृत ऑपरेटिंग तापमान श्रेणी: -40°C ते +85°C

· डिझाईन लवचिकतेसाठी दोन पिनआउट कॉन्फिगरेशन (प्रकार 1 / प्रकार 2)

टिपिकल ॲप्लिकेशन्स-1550.12nm DWDM DFB लेसर

· CATV ब्रॉडकास्ट नेटवर्क आणि हेडएंड ट्रान्समिशन सिस्टम

· मर्यादित फायबर संसाधनांसह नेटवर्क (वेव्हलेंथ मल्टिप्लेक्सिंग)

· केबल टेलिव्हिजन हब आणि वितरण उपकरणे

· ॲनालॉग आरएफ-ओव्हर-फायबरसाठी ऑप्टिकल ट्रान्समीटर मॉड्यूल्स

· फायबर ऑप्टिक चाचणी आणि मापन साधन

· फायबरवर उपग्रह आणि RF सिग्नलचे वितरण

· ऑप्टिकल कम्युनिकेशन प्रयोगशाळांमध्ये संशोधन आणि विकास

· सीएटीव्ही आणि टेलिकॉम उपकरणांमध्ये OEM एकत्रीकरण

उत्पादन तपशील-1550.12nm DWDM DFB लेसर

परिपूर्ण कमाल रेटिंग

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (T = 25°C, IF = IOP)

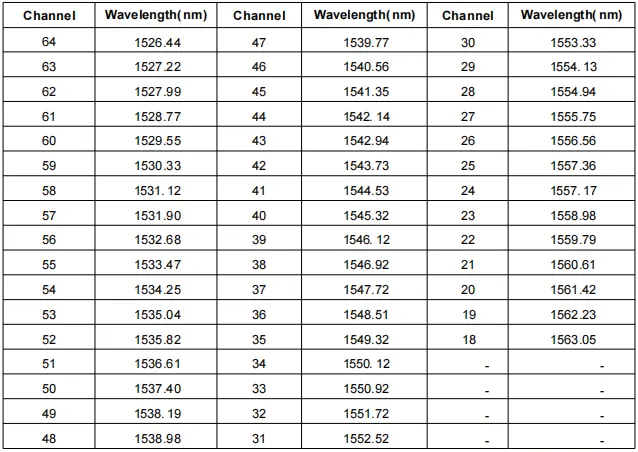

ITU ग्रिड तरंगलांबी संदर्भ (निवडलेले चॅनेल)

टीप: संपूर्ण ITU ग्रिड चॅनेल CH18–CH64 (1526.44nm–1563.05nm) विनंती केल्यावर उपलब्ध.

ऑप्टिकल फायबर स्पेसिफिकेशन्स-1550.12nm DWDM DFB लेसर

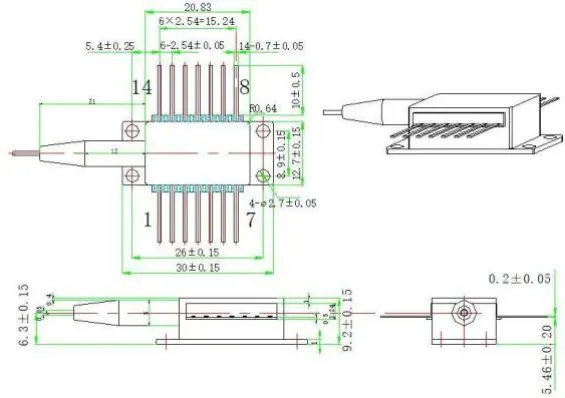

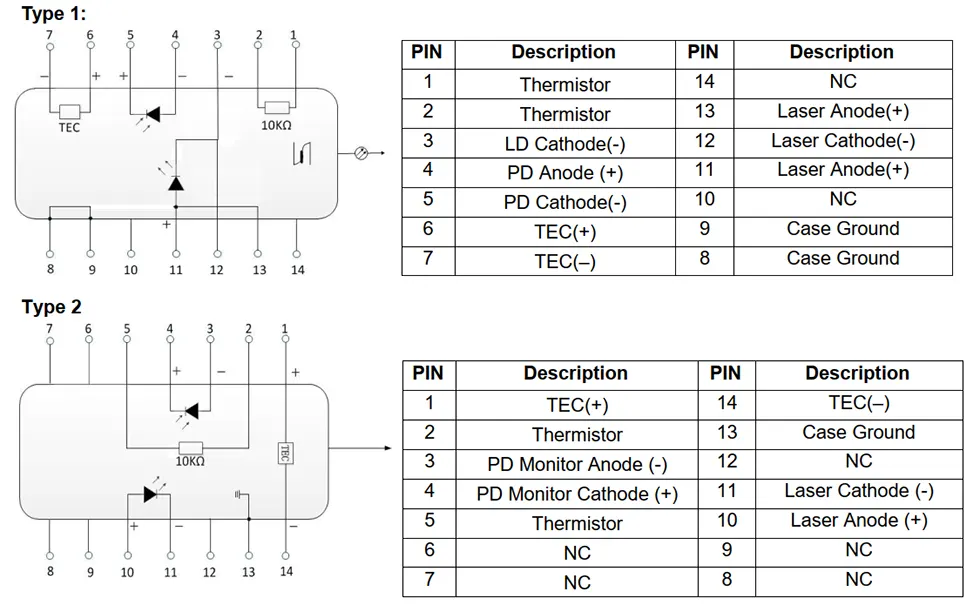

पॅकेज आणि पिन व्याख्या-1550.12nm DWDM DFB लेसर

ऑर्डरिंग माहिती-1550.12nm DWDM DFB लेसर

मॉडेल नामांकन

BFLD - XXXX - XX - XX - XX (-X)

उदाहरण: BFLD-CH34-10SM-FA

बॉक्स ऑप्ट्रोनिक्स डीडब्ल्यूडीएम डीएफबी लेसर का निवडा?

· CATV ऍप्लिकेशन्ससाठी ॲनालॉग-ऑप्टिमाइज्ड डिझाइनसह सिद्ध DFB लेसर चिप तंत्रज्ञान

शिपमेंटपूर्वी 100% कार्यात्मक चाचणी आणि बर्न-इन स्क्रीनिंग

· पूर्ण ITU ग्रिड तरंगलांबी समर्थन (CH18–CH64) घट्ट तरंगलांबी सहिष्णुतेसह

· फॅक्टरी-थेट पुरवठ्यासह स्पर्धात्मक किंमत

· लवचिक ऑर्डर प्रमाण — R&D प्रोटोटाइप आणि व्हॉल्यूम उत्पादन दोन्हीसाठी समर्थन

तरंगलांबी, पॉवर, फायबर प्रकार, कनेक्टर आणि पिन कॉन्फिगरेशनसाठी सानुकूलित पर्याय

· CATV नेटवर्क उपयोजन आणि उत्पादन कार्यक्रमांसाठी दीर्घकालीन पुरवठा स्थिरता

· विश्वसनीय रुंद-तापमान ऑपरेशनसाठी एकात्मिक TEC सह हर्मेटिक बटरफ्लाय पॅकेजिंग

· पूर्ण ट्रॅकिंगसह DHL/UPS/FedEx द्वारे आंतरराष्ट्रीय शिपिंग

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: या DWDM DFB लेसर आणि मानक DFB लेसरमध्ये काय फरक आहे?

A: हे ITU-ग्रिड DFB लेसर एनालॉग CATV-ऑप्टिमाइझ केलेल्या कामगिरीसह अचूक तरंगलांबी नियंत्रण एकत्र करते. यात उच्च वाहक-ते-आवाज गुणोत्तर (CNR), कमी विकृती कार्यप्रदर्शन (CSO/CTB) आणि स्थिर ऑप्टिकल आउटपुटसाठी ऑप्टिमाइझ्ड लेसर चिप डिझाइन आहे.

मुख्यतः डिजिटल ऑप्टिकल कम्युनिकेशनसाठी डिझाइन केलेल्या मानक DFB लेसरच्या तुलनेत, CATV DFB लेसर विशेषत: ॲनालॉग मॉड्युलेशन ऍप्लिकेशन्ससाठी ऑप्टिमाइझ केले जातात जेथे रेखीयता आणि आवाज कार्यप्रदर्शन गंभीर आहे.

प्रश्न: कोणत्या ITU ग्रिड तरंगलांबी उपलब्ध आहेत?

A: आम्ही CH18 (1563.05nm) ते CH64 (1526.44nm) ITU-T ग्रिड तरंगलांबी ऑफर करतो, सामान्यतः वापरल्या जाणाऱ्या C-बँड DWDM चॅनेलला कव्हर करतो. विशिष्ट सिस्टम आवश्यकतांनुसार कस्टम तरंगलांबी उपलब्ध आहेत.

प्रश्न: SMF आणि PMF फायबर पर्यायांमध्ये काय फरक आहे?

A: SMF-28e हे मानक सिंगल-मोड फायबर आहे, जे बहुतेक CATV आणि सामान्य ऑप्टिकल कम्युनिकेशन ऍप्लिकेशन्ससाठी योग्य आहे जेथे ध्रुवीकरण गंभीर नाही. PMF-1550 हे ध्रुवीकरण-देखभाल करणारे फायबर आहे, ध्रुवीकरण-संवेदनशील प्रणालींसाठी डिझाइन केलेले आहे. PM फायबरसाठी, स्लो अक्ष कनेक्टर कीशी संरेखित केला जातो. तुमच्या सिस्टम ध्रुवीकरण आवश्यकतांवर आधारित निवडा.

प्रश्न: CATV ऍप्लिकेशन्ससाठी अंगभूत आयसोलेटर का महत्त्वाचे आहे?

A: फायबर रिफ्लेक्शन्स किंवा ऑप्टिकल घटकांमुळे होणारा ऑप्टिकल फीडबॅक ॲनालॉग ट्रान्समिशन सिस्टममध्ये आवाज, तरंगलांबी अस्थिरता आणि सिग्नल डिग्रेडेशनचा परिचय देऊ शकतो. बिल्ट-इन ऑप्टिकल आयसोलेटर ऑप्टिकल फीडबॅक दाबतो, स्थिर आउटपुट पॉवर, कमी आवाज आणि विश्वासार्ह CATV ट्रांसमिशन कार्यप्रदर्शन सुनिश्चित करते.

प्रश्न: किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: MOQ 1pc आहे. आम्ही लवचिक ऑर्डर प्रमाणांना समर्थन देतो. मानक मॉडेल्स R&D आणि प्रोटोटाइपिंगसाठी कमी प्रमाणात, तसेच CATV नेटवर्क तैनाती आणि उत्पादनासाठी मोठ्या प्रमाणात पुरवले जाऊ शकतात. तुमच्या आवश्यक प्रमाणात विशिष्ट किंमतीसाठी आमच्या विक्री संघाशी संपर्क साधा.

प्रश्न: मला सानुकूल तरंगलांबी, शक्ती किंवा कनेक्टर कॉन्फिगरेशन मिळू शकते?

उ: होय, आम्ही कोणत्याही ITU ग्रिड तरंगलांबी (CH18–CH64), 6-20mW मधील सानुकूल आउटपुट पॉवर पातळी, पर्यायी फायबर प्रकार आणि लांबी, भिन्न कनेक्टर प्रकार (FC/APC, SC/APC, LC, इ.) आणि अनुरूप पिन कॉन्फिगरेशन (Type 1 किंवा Type2) यासह सर्वसमावेशक कस्टमायझेशन पर्याय ऑफर करतो. तुमच्या विशिष्ट आवश्यकतांसह आमच्याशी संपर्क साधा आणि आमचा अभियांत्रिकी कार्यसंघ व्यवहार्यतेचे पुनरावलोकन करेल आणि कोटेशन प्रदान करेल.

डेटाशीट आणि टेस्टशीट

डेटाशीट

चाचणीपत्रक

आघाडी वेळ

· मानक युनिट्स (इन-स्टॉक मॉडेल): 3~5 कामकाजाचे दिवस

· मानक उत्पादन: 2~3 आठवडे

· व्हॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूलसाठी आमच्याशी संपर्क साधा

· कस्टम ऑर्डर: 3~4 आठवडे

· आंतरराष्ट्रीय शिपिंग: ~5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

ऑपरेशन नोट्स आणि हाताळणी

· लेझर डायोड हे इलेक्ट्रोस्टॅटिक डिस्चार्ज (ESD) संवेदनशील उपकरणे आहेत — हाताळताना नेहमी योग्य ESD संरक्षण वापरा

· दूषित होण्यापासून रोखण्यासाठी फायबर एंड-फेस आणि ऑप्टिकल घटकांना उघड्या बोटांनी स्पर्श करणे टाळा

· न वापरलेली उपकरणे ESD-सुरक्षित पॅकेजिंगमध्ये शिफारस केलेल्या स्टोरेज तापमानात (-40°C ते +85°C) ठेवा.

· डेटाशीटमध्ये निर्दिष्ट केलेली कमाल कमाल रेटिंग ओलांडू नका

· नेहमी वर्तमान मर्यादित आणि ओव्हर-व्होल्टेज संरक्षणासह लेसर डायोड ड्रायव्हर वापरा

· इष्टतम कार्यप्रदर्शन आणि विश्वासार्हतेसाठी लेसर ड्राइव्ह करंट लागू करण्यापूर्वी TEC तापमान स्थिरीकरण सक्षम करा

· फायबरचे नुकसान टाळण्यासाठी फायबर पिगटेलला जास्त वाकणे टाळा

· फायबर कनेक्टरचे नुकसान आणि इन्सर्शनचे नुकसान टाळण्यासाठी वीण करण्यापूर्वी योग्य साफसफाईच्या साधनांसह स्वच्छ करा

· दर रेट केलेल्या वर्तमान किंवा बाहेरील तापमान श्रेणीच्या वर लेसर चालवल्याने आयुष्य कमी होऊ शकते आणि कायमचे नुकसान होऊ शकते
