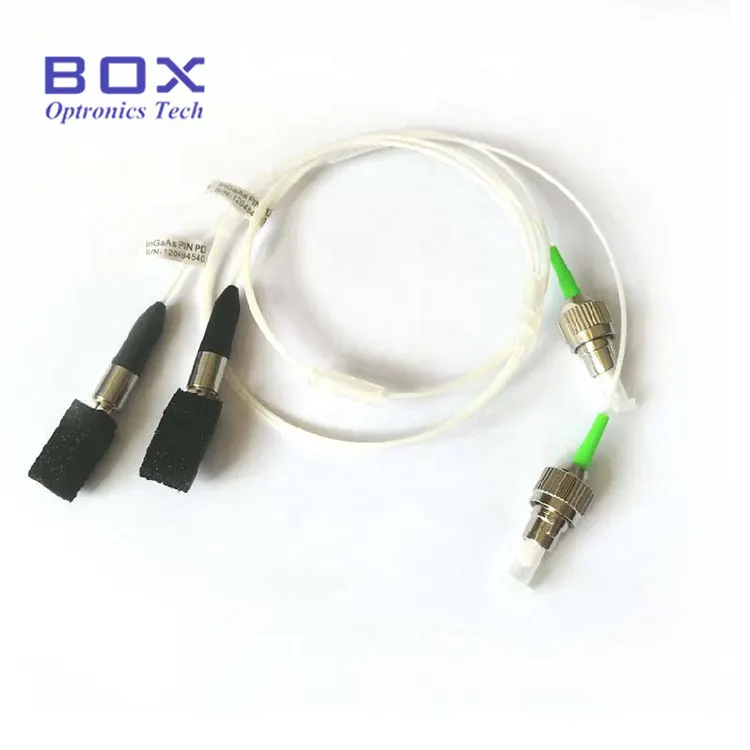

Coaxial Pigtailed InGaAs पिन फोटोडायोड डिटेक्टर

Box Optronics एक ऑप्टोइलेक्ट्रॉनिक घटक निर्माता आणि पुरवठादार आहे जो फायबर-ऑप्टिक कम्युनिकेशन, CATV, सेन्सिंग आणि चाचणी आणि मापन अनुप्रयोगांसाठी ऑप्टिकल डिटेक्टर प्रदान करतो. Coaxial Pigtailed InGaAs PIN फोटोडायोड डिटेक्टर (BPD मालिका) हाय-स्पीड ॲनालॉग ऑप्टिकल डिटेक्शन आणि रिसीव्हर ऍप्लिकेशनसाठी डिझाइन केले आहे. यात थेट ऑप्टिकल कनेक्शनसाठी फायबर पिगटेलसह हर्मेटिक कोएक्सियल पॅकेज आहे, तर कॉन्फिगर करण्यायोग्य फायबर, कनेक्टर, पॅकेज आणि पिनआउट पर्याय भिन्न OEM एकत्रीकरण आवश्यकतांना समर्थन देतात.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादनाचे विहंगावलोकन - कोएक्सियल पिगटेल केलेले InGaAs पिन फोटोडिओड डिटेक्टर

Coaxial Pigtailed InGaAs PIN फोटोडायोड डिटेक्टर हा 1100-1650nm च्या स्पेक्ट्रल प्रतिसाद श्रेणीसह ऑप्टिकल डिटेक्टर आहे. हे सामान्यतः वापरल्या जाणाऱ्या 1310nm आणि 1550nm तरंगलांबींवर उच्च प्रतिसाद देते आणि फायबर-ऑप्टिक कम्युनिकेशन, CATV, सेन्सिंग आणि चाचणी आणि मापन अनुप्रयोगांसाठी डिझाइन केलेले आहे. BPD-70P10B-FA मध्ये 70um सक्रिय क्षेत्र आणि FC/APC कनेक्टरसह 1-मीटर फायबर पिगटेल आहे आणि ते स्टॉकमधून उपलब्ध आहे. इतर सक्रिय-क्षेत्र, पॅकेज, फायबर, कनेक्टर आणि पिनआउट कॉन्फिगरेशन OEM एकत्रीकरणासाठी सानुकूलित केले आहेत.

मुख्य वैशिष्ट्ये - समाक्षीय पिगटेल केलेले InGaAs PIN फोटोडायोड डिटेक्टर

· विस्तृत वर्णक्रमीय प्रतिसाद श्रेणी: 1100nm ते 1650nm

· उच्च रिस्पॉन्सिव्हिटी, कमी गडद प्रवाह आणि कमी जंक्शन कॅपेसिटन्स

· विस्तृत बँडविड्थ: 2.5GHz

· जलद उदय/पतन वेळ: 0.3ns

· एफसी/एपीसी किंवा अन्य कनेक्टरसह पिगटेल फायबर आउटपुट (रिसेप्टेकल पर्याय देखील उपलब्ध)

ठराविक ऍप्लिकेशन - कोएक्सियल पिगटेल केलेले InGaAs पिन फोटोडिओड डिटेक्टर

· CATV आणि फायबर-ऑप्टिक व्हिडिओ ट्रान्समिशनसाठी ॲनालॉग ऑप्टिकल रिसीव्हर

· ब्रॉडबँड RF-ओव्हर-फायबर डिटेक्शन सिस्टम

· ओटीडीआर सिग्नल डिटेक्शनसह ऑप्टिकल चाचणी आणि मापन उपकरणे

· वितरित फायबर-ऑप्टिक सेन्सिंग, जसे की वितरित ध्वनिक संवेदना (डीएएस)

· ईडीएफए, डीडब्ल्यूडीएम आणि लेसर सिस्टममध्ये ऑप्टिकल पॉवर मॉनिटरिंग

· फोटोनिक्स प्रयोगशाळा संशोधन आणि OEM सिस्टम एकत्रीकरण

उत्पादन तपशील - Coaxial Pigtailed InGaAs PIN फोटोडायोड डिटेक्टर

परिपूर्ण कमाल रेटिंग (TC = 25°C)

पॅरामीटर	प्रतीक	अट	रेटिंग	युनिट
संपृक्तता ऑप्टिकल पॉवर	पुनश्च	CW	5	mW
फॉरवर्ड करंट	जर	CW	10 (टाइप)	mA
उलट व्होल्टेज	VRPD	CW	30	V
उलट प्रवाह	IRPD	CW	5	mA
ऑपरेटिंग तापमान	टॉप	-	-40 ~ +85	°C
स्टोरेज तापमान	टी.एस	-	-40 ~ +85	°C

ऑप्टिकल-इलेक्ट्रिकल वैशिष्ट्ये (TC = 25°C)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
तरंगलांबी श्रेणी	λ	-	1100	-	1650	nm
प्रतिसाद @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
प्रतिसाद @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
गडद प्रवाह	आयडी	Vr=5V	-	0.2	0.5	nA
जंक्शन कॅपेसिटन्स	C	Vr=5V, f=1MHz, केस उघडा	-	0.6	0.75	pF
उदय वेळ / पडण्याची वेळ	TR/TF	Vr=5V, 10~90%	-	-	0.3	एनएस
बँडविड्थ (-3dB)	BW	Vr=5V, 50Ω लोड, लीड लांबी=6mm, केस ओपन	2.5	-	-	GHz
संमिश्र द्वितीय ऑर्डर बीट	CSO	-	-	-70	-	dB
संमिश्र थर्ड ऑर्डर बीट	CTB	-	-	-80	-	dB
ऑपरेटिंग व्होल्टेज	V	-	-	-5	-	V
ऑप्टिकल रिटर्न लॉस	ORL	λ=1310nm	-	45	-	dB

पॅकेज आणि पिन व्याख्या - Coaxial Pigtailed InGaAs PIN फोटोडायोड डिटेक्टर

ऑर्डरिंग माहिती - Coaxial Pigtailed InGaAs PIN फोटोडायोड डिटेक्टर

मॉडेल नामकरण

BPD - XX X XX X - XX - ( X )

उदाहरण: BPD-70P10B-FA (70m सक्रिय क्षेत्र, पिगटेल प्रकार, 1.0m फायबर, प्रकार B पिनआउट, FC/APC कनेक्टर)

फील्ड	कोड	वर्णन
उत्पादन मालिका	बीपीडी	बॉक्स फोटोडायोड मालिका
सक्रिय क्षेत्र	55 / 70 / 3H / इतर	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; इतर = प्रथा
पीडी प्रकार	पी/आर	पी = पिगटेल प्रकार; R = ग्रहणाचा प्रकार
फायबर लांबी	05 / 10 / इतर	05 = 0.5 मी; 10 = 1.0 मी; इतर = सानुकूल लांबी
पिनआउट	ए / बी / सी / शून्य	A = Type A; बी = प्रकार बी; C = प्रकार C
कनेक्टर	FA/SA/FC/SC/ST/इतर	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; इतर = प्रथा
साहित्य	शून्य / सी / एम / पी	शून्य = पूर्वनिर्धारित; सी = सिरेमिक; मी = धातू; पी = प्लास्टिक

टीप: पिगटेल लांबी आणि निश्चित-कार्ड स्वरूप सानुकूलित केले जाऊ शकते. उत्पादनाची रचना, आकार, ऑप्टिकल पॅरामीटर्स आणि प्रक्रिया तंत्रज्ञान आवश्यकता ग्राहकांच्या आवश्यकतांनुसार डिझाइन केल्या जाऊ शकतात.

डेटाशीट - कोएक्सियल पिगटेल केलेले InGaAs पिन फोटोडिओड डिटेक्टर

डेटाशीट

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: कोएक्सियल पिगटेल फोटोडायोड डिटेक्टर आणि TO-can InGaAs फोटोडायोडमध्ये काय फरक आहे?

A: मुख्य फरक पॅकेज डिझाइन आणि सिस्टम एकत्रीकरण आहेत. कोएक्सियल पिगटेल डिटेक्टर InGaAs पिन फोटोडायोडला हर्मेटिक कोएक्सियल पॅकेजमध्ये फायबर पिगटेलसह एकत्रित करतो, थेट फायबर कनेक्शन प्रदान करतो आणि CATV रिसीव्हर्स आणि ऑप्टिकल चाचणी उपकरणांसारख्या अनुप्रयोगांसाठी उच्च-वारंवारता कार्यप्रदर्शन प्रदान करतो. TO5/TO46 फोटोडिओड्स ऑप्टिकल विंडोसह मेटल-कॅन पॅकेजेस वापरतात आणि त्यांना बाह्य ऑप्टिकल कपलिंगची आवश्यकता असते, ज्यामुळे ते मुक्त-स्पेस शोधण्यासाठी आणि ऑप्टिकल पॉवर मापनासाठी अधिक योग्य बनतात.

प्रश्न: पिगटेल आणि रिसेप्टेकल पॅकेज पर्यायांमध्ये काय फरक आहे?

A: पिगटेल आवृत्तीमध्ये थेट ऑप्टिकल कनेक्शनसाठी कायमस्वरूपी जोडलेले फायबर असते, तर रिसेप्टेकल आवृत्ती सोयीस्कर कनेक्शन आणि बदलण्यासाठी वेगळे करण्यायोग्य फायबर इंटरफेस प्रदान करते. निवड प्रामुख्याने सिस्टम इंटिग्रेशन आवश्यकतांवर अवलंबून असते: पिगटेल पॅकेज निश्चित OEM इंस्टॉलेशनसाठी योग्य आहेत, तर रिसेप्टॅकल पॅकेजेस चाचणी आणि प्रयोगशाळा उपकरणांसाठी सोयीस्कर आहेत.

प्रश्न: मी InGaAs पिन फोटोडायोडचे सक्रिय क्षेत्र कसे निवडावे?

A: तुमच्या ऑप्टिकल बीमचा आकार, कपलिंग स्कीम आणि लक्ष्य शोध बँडविड्थच्या आधारावर सक्रिय क्षेत्राचा व्यास निवडला जावा. लहान सक्रिय क्षेत्र व्यास कमी जंक्शन कॅपॅसिटन्स आणि उच्च-स्पीड प्रतिसाद देतात, तर मोठ्या-क्षेत्र चिप्स उच्च ऑप्टिकल-कलेक्शन कार्यक्षमता आणि आरामशीर संरेखन सहनशीलता देतात. फायबर-कपल्ड सिस्टमसाठी, 70 um सारखे मध्यम आकाराचे पर्याय बँडविड्थ आणि संरेखन अक्षांश दरम्यान चांगला व्यापार-ऑफ साध्य करू शकतात.

ऑपरेशन नोट्स आणि हाताळणी

· फोटोडायोड हाताळताना योग्य ESD संरक्षण प्रक्रियेचे अनुसरण करा, कारण InGaAs PIN फोटोडायोड हे ESD-संवेदनशील उपकरण आहेत.

· फायबर एंड-फेस किंवा ऑप्टिकल कनेक्टरला उघड्या बोटांनी स्पर्श करणे टाळा.

· डेटाशीटमध्ये निर्दिष्ट केलेल्या परिपूर्ण कमाल रेटिंगपेक्षा जास्त करू नका.

· फायबर पिगटेलवर जास्त वाकणे किंवा यांत्रिक ताण टाळा.
