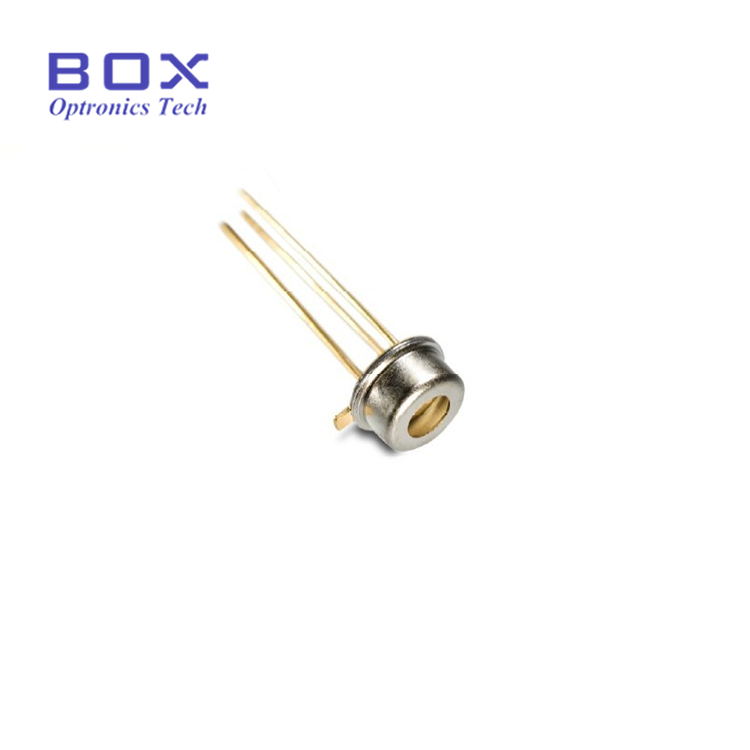

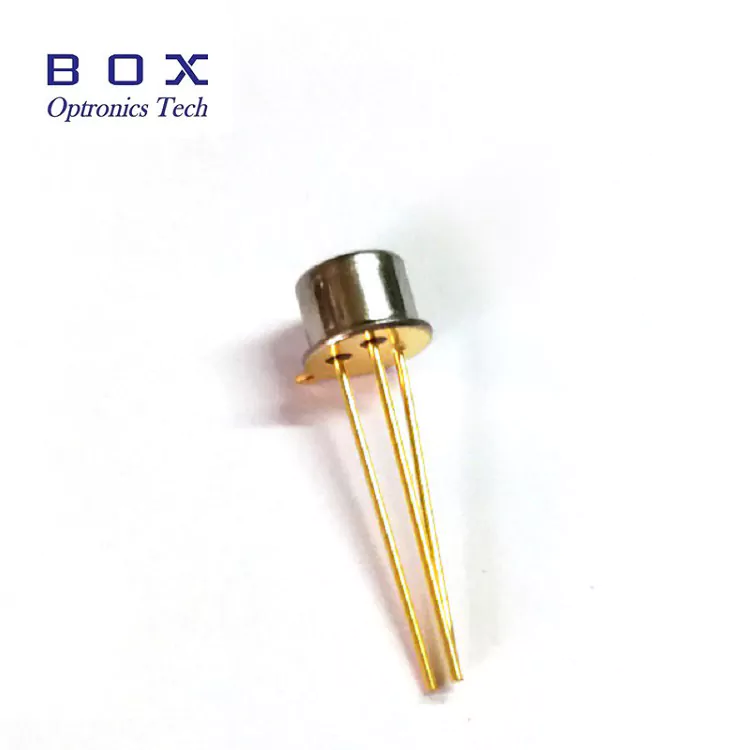

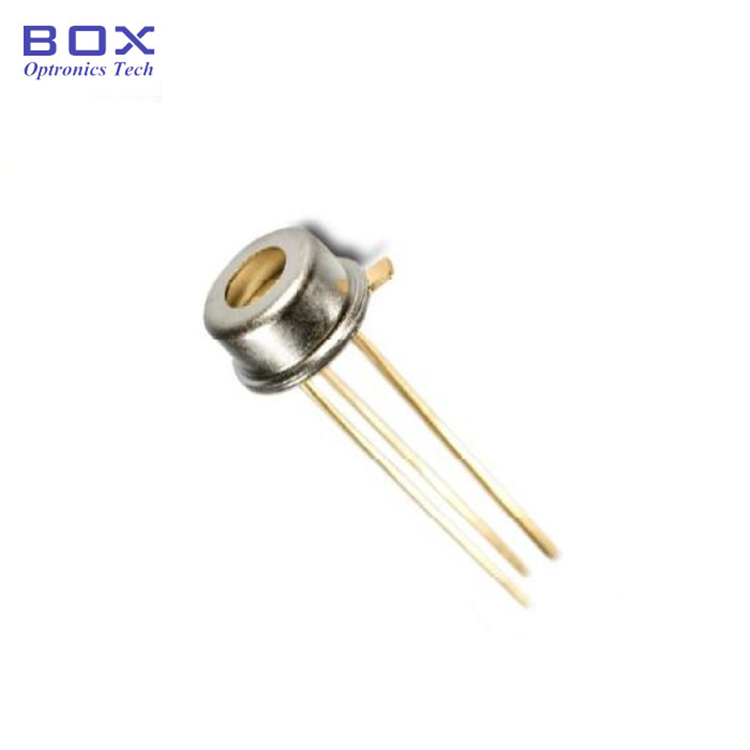

1mm InGaAs पिन फोटोडायोड TO46

Box Optronics 1mm InGaAs PIN Photodiode TO46 पुरवते, जे 900nm ते 1650nm तरंगलांबी बँडमध्ये उच्च-संवेदनशीलतेच्या जवळ-अवरक्त शोधासाठी इंजिनियर केलेले आहे. उच्च रिस्पॉन्सिव्हिटी (1550nm वर टाइप. 0.95A/W), कमी गडद प्रवाह आणि कमी कॅपेसिटन्स वैशिष्ट्यीकृत. कॉम्पॅक्टमध्ये ठेवलेले, हर्मेटिकली सीलबंद TO46 मेटल फ्लॅट विंडोसह पॅकेज करू शकते, फोटोडिओड -40°C ते +85°C पर्यंत विस्तारित तापमान श्रेणीवर विश्वसनीय दीर्घकालीन ऑपरेशन ऑफर करते. ऑप्टिकल पॉवर मीटर, चाचणी उपकरणे आणि फायबर ऑप्टिक कम्युनिकेशन सिस्टममध्ये एकत्रीकरणासाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन विहंगावलोकन-1mm InGaAs पिन फोटोडायोड TO46

Box Optronics मधील 1mm InGaAs पिन फोटोडिओड (मॉडेल BPD-1STO46B-FW) हा उच्च-कार्यक्षमता असलेला InGaAs फोटोडिटेक्टर आहे जो जवळ-अवरक्त (NIR) शोध अनुप्रयोगांसाठी डिझाइन केलेला आहे. एक पिन डायोड संरचना वैशिष्ट्यीकृत, ते 900-1650nm तरंगलांबी श्रेणीतील घटना ऑप्टिकल पॉवर उच्च रेखीयता आणि संवेदनशीलतेसह प्रमाणित फोटोक्युरंटमध्ये रूपांतरित करते. 1 मिमी व्यासाचे सक्रिय क्षेत्र वैशिष्ट्यीकृत. सपाट ऑप्टिकल विंडोसह हर्मेटिक TO46 मेटल कॅनमध्ये पॅक केलेले, फोटोडिओड यांत्रिकदृष्ट्या मजबूत आहे, औद्योगिक आणि प्रयोगशाळेच्या परिस्थितीमध्ये स्थिर कामगिरी सुनिश्चित करते. हे गुणधर्म ऑप्टिकल पॉवर मॉनिटरिंग, फायबर ऑप्टिक चाचणी मापन, लेसर शोध आणि NIR स्पेक्ट्रोस्कोपीसाठी उत्कृष्ट पर्याय बनवतात.

मुख्य वैशिष्ट्ये- 1mm InGaAs पिन फोटोडायोड TO46

• सक्रिय क्षेत्र व्यास: कार्यक्षम प्रकाश संकलनासाठी 1 मिमी

• विस्तृत वर्णक्रमीय प्रतिसाद श्रेणी: 900nm ते 1650nm

• उच्च रिस्पॉन्सिव्हिटी: 1310nm वर 0.9A/W ठराविक, 1550nm वर 0.95A/W

• अल्ट्रा-लो गडद प्रवाह, कमी जंक्शन कॅपेसिटन्स

• उच्च विश्वासार्हता आणि दीर्घकालीन स्थिरता

• हर्मेटिक TO46 फ्लॅट-विंडो मेटल पॅकेज

• सुलभ माउंटिंगसाठी मानक टू-कॅन कॉन्फिगरेशन

ठराविक ऍप्लिकेशन्स-1mm InGaAs पिन फोटोडिओड TO46

• ऑप्टिकल पॉवर मीटर आणि ऑप्टिकल पॉवर मॉनिटरिंग मॉड्यूल

• फायबर ऑप्टिक चाचणी आणि मापन उपकरणे

• दूरसंचार प्रणालींमध्ये ऑप्टिकल सिग्नल शोधणे आणि पॉवर मॉनिटरिंग

• निअर-इन्फ्रारेड (NIR) स्पेक्ट्रोस्कोपी आणि विश्लेषणात्मक उपकरणे

• लेझर पॉवर मॉनिटरिंग आणि कंट्रोल सिस्टम

• ऑप्टिकल ॲटेन्युएटर कॅलिब्रेशन आणि कॅरेक्टरायझेशन

• फोटोनिक्स प्रयोगशाळांमध्ये संशोधन आणि विकास

• ऑप्टिकल मॉड्यूल इंटिग्रेशन आणि फोटोनिक सबसिस्टम डेव्हलपमेंट

तांत्रिक तपशील- 1mm InGaAs पिन फोटोडायोड TO46

परिपूर्ण कमाल रेटिंग (TC = 25°C)

पॅरामीटर	प्रतीक	रेटिंग	युनिट
उलट व्होल्टेज	VRmax	20	V
ऑपरेटिंग केस तापमान	टॉप	-40 ~ +85	°C
स्टोरेज तापमान	TST	-५५ ~ +१२०	°C

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (TC = 25°C)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
सक्रिय क्षेत्र व्यास	φ	-	-	1	-	मिमी
वर्णपट श्रेणी	λ	-	900	-	1650	nm
प्रतिसाद @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
प्रतिसाद @ 1550nm	R	VR = -5V	-	0.95	-	A/W
ऑपरेटिंग रिव्हर्स व्होल्टेज	VR	-	-	-5	-	V
गडद प्रवाह	आयडी	VR = -5V	-	1.5	5.0	nA
जंक्शन कॅपेसिटन्स	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB बँडविड्थ	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

उत्पादन तपशील-1mm InGaAs पिन फोटोडायोड TO46

InGaAs पिन फोटोडिओड म्हणजे काय?

InGaAs पिन फोटोडिओड हा एक उच्च-संवेदनशीलता सेमीकंडक्टर डिटेक्टर आहे जो जवळ-अवरक्त (NIR) ऑप्टिकल डिटेक्शनसाठी डिझाइन केलेला आहे. P-I-N सेमीकंडक्टर रचनेवर आधारित, ते उत्कृष्ट रेखीयता आणि स्थिरतेसह घटना फोटॉन्सचे फोटोकरंटमध्ये रूपांतरित करते.

900nm ते 1700nm पर्यंत कार्यरत, InGaAs फोटोडिओड्स ऑप्टिकल कम्युनिकेशन बँड आणि SWIR क्षेत्रामध्ये उच्च प्रतिसाद देतात, ज्यामुळे ते फायबर ऑप्टिक चाचणी, ऑप्टिकल पॉवर मॉनिटरिंग, स्पेक्ट्रोस्कोपी आणि सेन्सिंग ऍप्लिकेशन्ससाठी योग्य बनतात.

1 मिमी सक्रिय क्षेत्र वर्धित प्रकाश संकलन क्षमता आणि सुधारित कपलिंग सहिष्णुता प्रदान करते, संवेदनशीलता, संरेखन लवचिकता आणि शोध गती दरम्यान उत्कृष्ट संतुलन प्रदान करते.

कार्यप्रदर्शन हायलाइट्स-1mm InGaAs पिन फोटोडायोड TO46

• उच्च उत्तरदायित्व आणि क्वांटम कार्यक्षमता

• अल्ट्रा-लो डार्क करंट

• कमी क्षमता आणि जलद प्रतिसाद

• विस्तृत स्पेक्ट्रल कव्हरेज

• हर्मेटिक TO46 पॅकेज

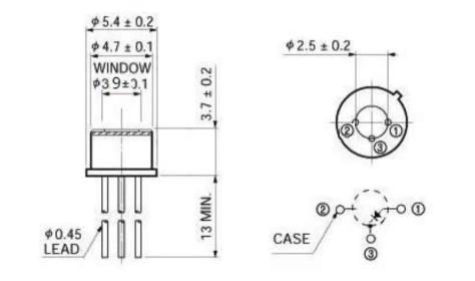

पॅकेज परिमाणे आणि पिन व्याख्या - 1 मिमी InGaAs पिन फोटोडिओड TO46

पॅकेज प्रकार:TO46 हर्मेटिक मेटल कॅन, फ्लॅट विंडो (TO-CAN 3-पिन)

कॅन व्यास: φ5.4 ± 0.2 मिमी (बाह्य), φ4.7 ± 0.1 मिमी (आतील)

विंडो व्यास: φ3.9 ± 0.1 मिमी

पिन कॉन्फिगरेशन (तळाशी दृश्य): पिन 1 = एनोड (पी-साइड), पिन 2 = केस (जीएनडी), पिन 3 = कॅथोड (एन-साइड)

ऑर्डर माहिती

मॉडेल नामांकन

BPD - X X TO XX - X - X

उदाहरण: BPD-1STO46B-FW

फील्ड	कोड	वर्णन
उत्पादन मालिका	बीपीडी	बॉक्स फोटोडिओड मालिका
सक्रिय क्षेत्र आकार	1 एस	1S = 1mm व्यास (2S=2mm, 3S=3mm, 5S=5mm)
पॅकेज प्रकार	TO46	TO46 = TO46 पॅकेज (TO5=TO5)
पिन प्रकार	B	B =B प्रकार पिन-आउट
विंडो प्रकार	FW	FW = सपाट खिडकी

डेटाशीट-1mm InGaAs पिन फोटोडायोड TO46

डेटाशीट

आघाडी वेळ

• मानक युनिट्स (इन-स्टॉक मॉडेल): ३~५ कामाचे दिवस

• मानक उत्पादन: 10~15 कामाचे दिवस

• व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा

• आंतरराष्ट्रीय शिपिंग: ~5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

• त्वरित सेवा: विनंती केल्यावर उपलब्ध

ऑपरेशन नोट्स आणि हँडलिंग - 1mm InGaAs पिन फोटोडिओड TO46

• फोटोडायोड हे इलेक्ट्रोस्टॅटिक डिस्चार्ज (ESD) संवेदनशील उपकरणे आहेत — नेहमी योग्य ESD संरक्षण वापरा

• दूषित होणे आणि ESD चे नुकसान टाळण्यासाठी थेट उघड्या बोटांनी शिशांना स्पर्श करणे टाळा

• इलेक्ट्रोस्टॅटिक डिस्चार्जचे नुकसान टाळण्यासाठी ESD-सुरक्षित पॅकेजिंग किंवा प्रवाहकीय ट्रेमध्ये न वापरलेली उपकरणे साठवा
