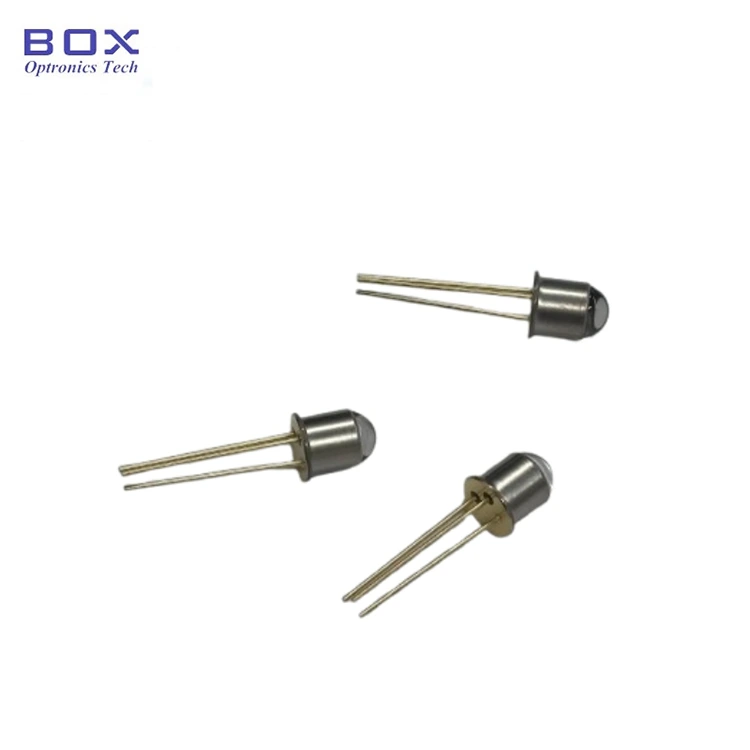

1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

Box Optronics TO-46 हर्मेटिक पॅकेजमध्ये 1mm सक्रिय क्षेत्र InGaAs PIN फोटोडिओड प्रदान करते (मॉडेल: BPD-1STO46B-BL बॉल लेन्ससह आणि BPD-1STO46B-FW फ्लॅट विंडोसह). 1mm व्यासाचा InGaAs प्रकाशसंवेदनशील क्षेत्र, 900nm ते 1650nm पर्यंत विस्तृत वर्णक्रमीय प्रतिसाद, उच्च प्रतिसादक्षमता, कमी गडद प्रवाह आणि जवळ-अवरक्त मापन आणि मॉनिटरिंग ऍप्लिकेशन्ससाठी कमी जंक्शन कॅपेसिटन्स वैशिष्ट्यीकृत. कोएक्सियल पिगटेल पॅकेज देखील पर्यायी आहे.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन विहंगावलोकन - 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

Box Optronics मधील 1mm Active Area InGaAs PIN फोटोडायोड (मॉडेल्स: BPD-1STO46B-BL आणि BPD-1STO46B-FW) हे कॉम्पॅक्ट, उच्च-संवेदनशीलता InGaAs पिन फोटोडिटेक्टर आहे जे 50 ते 90m 190 मीटर अंतराच्या जवळ-इन्फ्रारेड ऑप्टिकल शोधासाठी डिझाइन केलेले आहे. 1 मिमी व्यासाच्या सक्रिय क्षेत्रासह, ते प्रकाश संकलन क्षमता, कपलिंग सहनशीलता आणि ऑप्टिकल पॉवर मापन, फायबर ऑप्टिक इन्स्ट्रुमेंटेशन आणि ऑप्टिकल मॉनिटरिंग ऍप्लिकेशन्ससाठी शोध कार्यक्षमता यांचे संतुलित संयोजन प्रदान करते.

दोन TO46 पॅकेज कॉन्फिगरेशन उपलब्ध आहेत: BPD-1STO46B-BL फोकस किंवा फायबर-कपल्ड ऑप्टिकल सिग्नलसह सुधारित कपलिंग कार्यक्षमतेसाठी बॉल लेन्स विंडोसह आणि BPD-1STO46B-FW फ्री-स्पेस ऑप्टिकल डिटेक्शनसाठी फ्लॅट विंडोसह आणि ऍप्लिकेशन्सच्या आंतर-ऑप्टिकल प्लॅनची आवश्यकता आहे. दोन्ही आवृत्त्यांमध्ये विश्वसनीय दीर्घकालीन ऑपरेशनसाठी हर्मेटिक TO46 मेटल पॅकेजिंग आहे.

मुख्य वैशिष्ट्ये - 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

· 1 मिमी सक्रिय क्षेत्र व्यास

· विस्तृत वर्णक्रमीय प्रतिसाद श्रेणी: 900nm-1650nm

· उच्च रिस्पॉन्सिव्हिटी: 1310nm वर 0.9A/W, 1550nm वर 0.95A/W

· कमी गडद प्रवाह आणि कमी जंक्शन कॅपेसिटन्स

· कॉम्पॅक्ट TO46 हर्मेटिक मेटल पॅकेज

· दोन विंडो पर्याय: सुधारित कपलिंग कार्यक्षमतेसाठी बॉल लेन्स (BL), मोकळी जागा शोधण्यासाठी फ्लॅट विंडो (FW)

ठराविक ऍप्लिकेशन्स - 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडिओड

· ऑप्टिकल पॉवर मीटर आणि ऑप्टिकल पॉवर मॉनिटरिंग सिस्टम

· फायबर ऑप्टिक चाचणी आणि मापन उपकरणे

· EDFA आणि ऑप्टिकल ॲम्प्लीफायर पॉवर मॉनिटरिंग

· एनआयआर स्पेक्ट्रोस्कोपी आणि ऑप्टिकल सेन्सिंग सिस्टम

· फ्री-स्पेस ऑप्टिकल डिटेक्शन ॲप्लिकेशन्स

· ऑप्टिकल घटक व्यक्तिचित्रण आणि कॅलिब्रेशन

· फोटोनिक्स इन्स्ट्रुमेंटेशन आणि OEM एकत्रीकरण

उत्पादन तपशील -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

परिपूर्ण कमाल रेटिंग (TC = 25°C)

पॅरामीटर	प्रतीक	रेटिंग	युनिट
उलट व्होल्टेज	VRmax	20	V
ऑपरेटिंग केस तापमान	टॉप	-40 ~ +85	°C
स्टोरेज तापमान	TST	-५५ ~ +१२०	°C

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (TC = 25°C)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
सक्रिय क्षेत्र व्यास	φ	-	-	1	-	मिमी
स्पेक्ट्रल प्रतिसाद श्रेणी	λ	-	900	-	1650	nm
1310nm वर प्रतिसाद	R	-	0.85	0.9	-	A/W
1550nm वर प्रतिसाद	R	-	-	0.95	-	A/W
ऑपरेटिंग व्होल्टेज	V	VR = -5V	-	-	-5	V
गडद प्रवाह	आयडी	VR = -5V	-	1.5	5.0	nA
जंक्शन कॅपेसिटन्स	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB बँडविड्थ	Bw	VR = 0V, RL = 50Ω	-	40	-	MHz

पॅकेज आणि पिन व्याख्या -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडिओड

पॅकेज प्रकार: TO46 हर्मेटिक मेटल पॅकेज

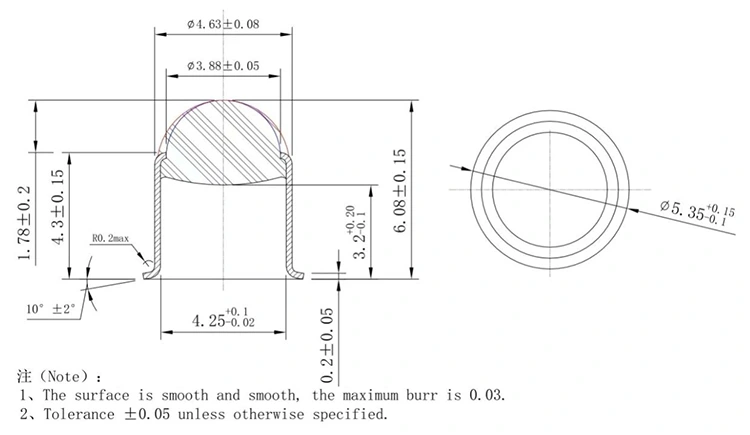

बॉल लेन्स:

सपाट खिडकी:

ऑर्डरिंग माहिती - 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

मॉडेल नामकरण

BPD - X X TO XX - X - X

उदाहरण: BPD-1STO46B-FW

फील्ड	कोड	वर्णन
उत्पादन मालिका	बीपीडी	बॉक्स फोटोडायोड मालिका
सक्रिय क्षेत्र आकार	1 एस	1S = 1mm व्यास (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
पॅकेज प्रकार	TO46	TO46 हर्मेटिक मेटल पॅकेज
उप-प्रकार	B	बी प्रकार पिन
विंडो प्रकार	BL/FW	BL = बॉल लेन्स; FW = सपाट खिडकी

डेटाशीट -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

BPD-1STO46B-BL

BPD-1STO46B-FW

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: BL (बॉल लेन्स) आणि FW (फ्लॅट विंडो) आवृत्त्यांमध्ये काय फरक आहे?

A: BPD-1STO46B-BL मध्ये बॉल लेन्स विंडो आहे जी 1 मिमी सक्रिय क्षेत्रावर घटना प्रकाश फोकस करून ऑप्टिकल कपलिंग कार्यक्षमता सुधारते. हे फायबर-कपल्ड ऑप्टिकल सिग्नल्स, फोकस्ड बीम्स आणि ऑप्टिकल पॉवर मापन आणि फायबर ऑप्टिक चाचणी उपकरणे यांसारख्या उच्च कपलिंग सहिष्णुतेची आवश्यकता असलेल्या अनुप्रयोगांसाठी योग्य आहे.

BPD-1STO46B-FW मध्ये प्रकाशिकांवर लक्ष केंद्रित न करता एक सपाट ऑप्टिकल विंडो वैशिष्ट्यीकृत आहे, जेथे मूळ बीम प्रोफाइल राखणे महत्त्वाचे आहे अशा ठिकाणी फ्री-स्पेस ऑप्टिकल डिटेक्शन आणि मापन अनुप्रयोगांसाठी थेट ऑप्टिकल इंटरफेस प्रदान करते.

दोन्ही आवृत्त्या समान InGaAs पिन फोटोडिओड चिप आणि TO46 हर्मेटिक पॅकेज वापरतात, तर ऑप्टिकल विंडो कॉन्फिगरेशन कपलिंग पद्धती आणि अनुप्रयोग आवश्यकतांनुसार निवडले जाऊ शकते.

प्रश्न: हा 1mm InGaAs फोटोडायोड कोणती तरंगलांबी श्रेणी शोधू शकतो?

A: हा InGaAs पिन फोटोडायोड 900nm ते 1650nm पर्यंत विस्तृत जवळ-अवरक्त स्पेक्ट्रल प्रतिसाद श्रेणी प्रदान करतो, ज्यामध्ये 1310nm आणि 1550nm कम्युनिकेशन बँडसह सामान्यतः वापरल्या जाणाऱ्या ऑप्टिकल तरंगलांबींचा समावेश होतो. रिस्पॉन्सिव्हिटी 1310nm (0.9A/W टिपिकल) आणि 1550nm (0.95A/W टिपिकल) वर निर्दिष्ट केली आहे. हे ऑप्टिकल पॉवर मापन, लेसर मॉनिटरिंग, ऑप्टिकल सेन्सिंग आणि इन्स्ट्रुमेंटेशन ऍप्लिकेशन्ससाठी योग्य आहे ज्यासाठी विश्वसनीय NIR शोध आवश्यक आहे.

प्रश्न: किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: 1mm InGaAs PIN Photodiode TO46 साठी MOQ 1pc आहे. आम्ही R&D आणि प्रोटोटाइपिंगसाठी एकल युनिट्सपासून ते इन्स्ट्रुमेंट उत्पादन आणि OEM प्रोग्रामसाठी मोठ्या व्हॉल्यूमपर्यंत लवचिक ऑर्डर प्रमाणांना समर्थन देतो.

प्रश्न: मला या 1mm Active Area InGaAs PIN Photodiode ची फायबर पिगटेल आवृत्ती मिळू शकेल का?

उ: होय. Box Optronics थेट फायबर कनेक्शनसाठी कनेक्टर पर्यायांसह फायबर पिगटेल केलेले InGaAs फोटोडिओड मॉड्यूल देखील प्रदान करते. हे मॉड्यूल्स कॉम्पॅक्ट पॅकेजमध्ये फायबर कपलिंगसह InGaAs फोटोडिओड चिप एकत्रित करतात, ऑप्टिकल उपकरणे आणि फायबर ऑप्टिक सिस्टममध्ये OEM एकत्रीकरणासाठी योग्य.

संबंधित उत्पादने -1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

· Coaxial Pigtailed InGaAs पिन फोटोडायोड डिटेक्टर

· 2mm InGaAs पिन फोटोडायोड TO5 (मॉडेल BPD-2STO5B-FW)

· 3mm InGaAs पिन फोटोडायोड TO5 (मॉडेल BPD-3STO5B-FW)

· 5mm InGaAs पिन फोटोडिओड TO5 (मॉडेल BPD-5STO5B-FW)
