SLD ब्रॉडबँड प्रकाश स्रोत 1310nm

सामग्री सारणी

1. SLD ब्रॉडबँड लाइट सोर्स 1310nm चा परिचय

2. उत्पादन तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

5. उत्पादन तपशील

6. ऑर्डरिंग माहिती

7. डेटाशीट आणि चाचणीपत्रक

8. कोट आणि देयकाच्या अटी

9. ऑपरेशन मार्गदर्शक

10. ऑपरेशन नोट्स आणि देखभाल

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

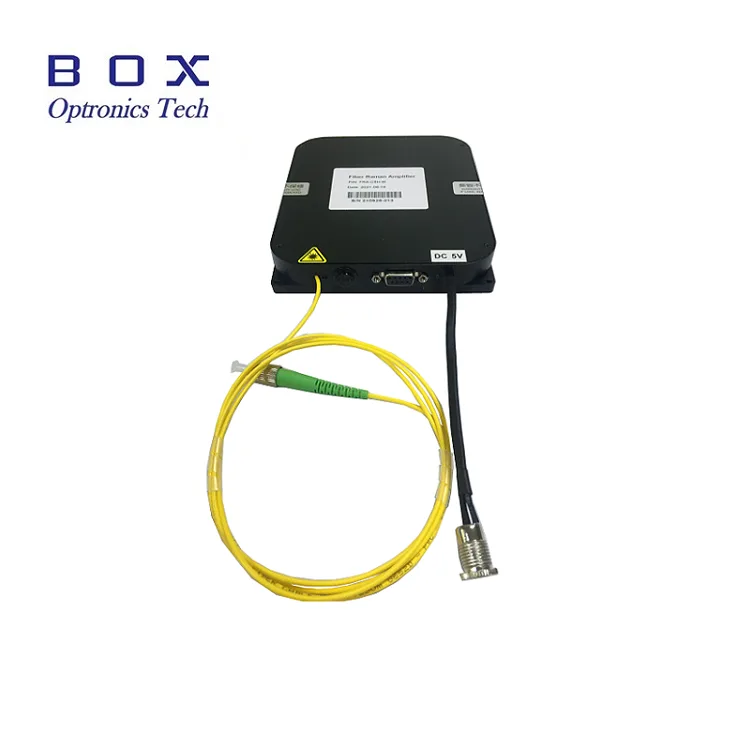

उत्पादन परिचय-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

1310nm SLD ब्रॉडबँड लाइट सोर्स स्थिर, कमी-सुसंगत ब्रॉडबँड उत्सर्जन सामान्यत: 30nm च्या स्पेक्ट्रल रुंदीसह आणि आउटपुट पॉवर 1/3/10/15mW वर उपलब्ध आहे. त्याचे SMF-28e किंवा PM फायबर कपलिंग, लो स्पेक्ट्रल रिपल आणि कॉम्पॅक्ट पॅकेज हे फायबर ऑप्टिक सेन्सिंग, OCT इमेजिंग आणि अचूक ऑप्टिकल मापनांसाठी आदर्श बनवते. हा SLD ब्रॉडबँड प्रकाश स्रोत ऑप्टिकल कम्युनिकेशन, बायोमेडिकल इमेजिंग आणि ऑप्टिकल फायबर उपकरण चाचणी अनुप्रयोगांसाठी अनुकूल आहे.

उत्पादन तपशील-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

उत्पादन वैशिष्ट्ये-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

● 1/3/10/15mW मल्टिपल पॉवर लेव्हल्स विविध गरजा पूर्ण करण्यासाठी उपलब्ध;l

● विस्तृत स्पेक्ट्रम;

● कमी वर्णक्रमीय तरंग;

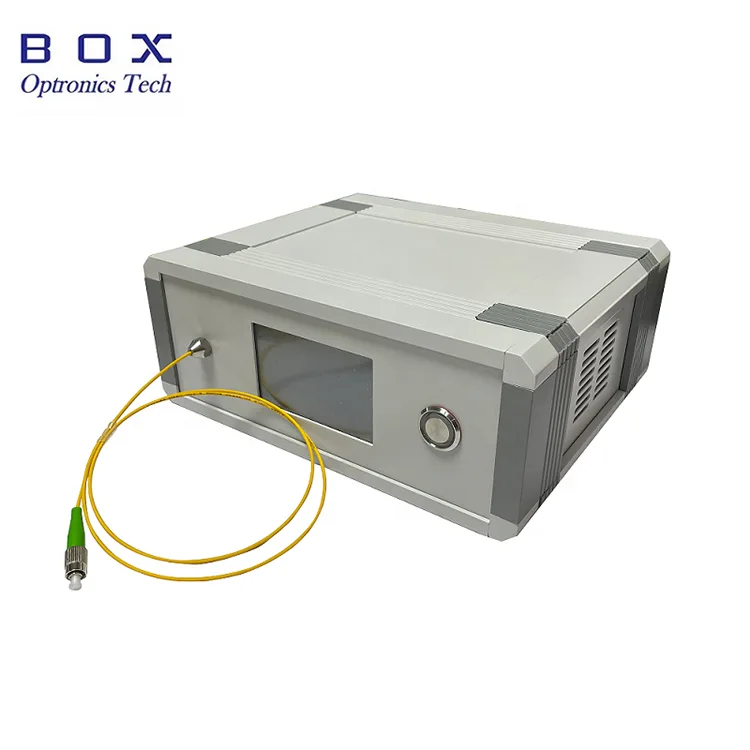

● सानुकूलित पॅकेज आणि आकार.

उत्पादन अनुप्रयोग-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

● फायबर ऑप्टिक सेन्सिंग;

● वैद्यकीय इमेजिंग;

● अचूक मापन;

● ऑप्टिकल फायबर उपकरण चाचणी.

उत्पादन तपशील-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

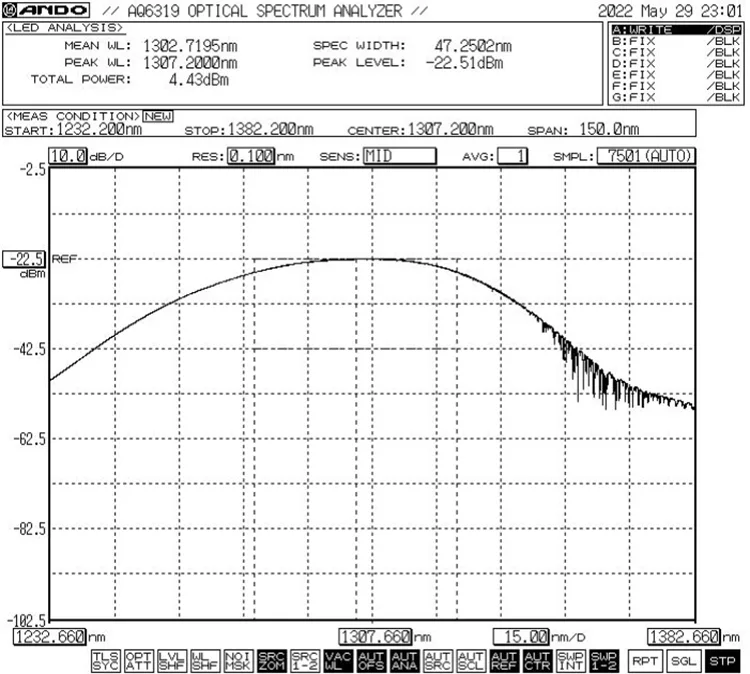

● स्पेक्ट्रल संदर्भ: -3dB बँडविड्थ Min.30nm

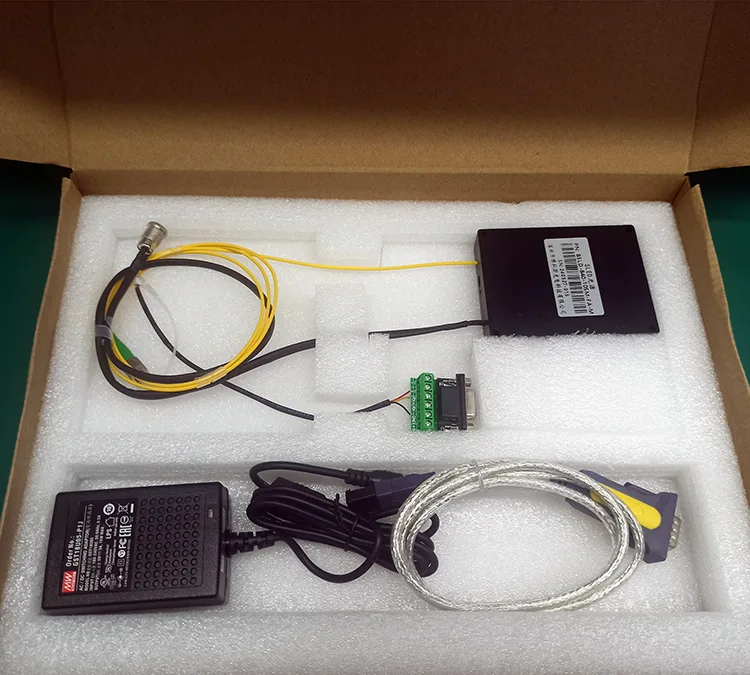

● मानक ॲक्सेसरीज

ऑर्डरिंग माहिती-एसएलडी ब्रॉडबँड लाइट सोर्स 1310nm

उदा: BSLD-1310-10SM-FA-M

(ऑर्डर माहिती: SLD ब्रॉडबँड लाइट सोर्स 1310nm, 10mW आउटपुट पॉवर, SM फायबर, FC/APC कनेक्टरसह, मॉड्यूल पॅकेज).

डेटाशीट आणि टेस्टशीट-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

डेटाशीट

चाचणीपत्रक

कोट आणि पेमेंटच्या अटी-एसएलडी ब्रॉडबँड लाइट सोर्स 1310nm

● कोट अटी

(1) EXW

(2) DAP

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

ऑपरेशन स्टेप्स-एसएलडी ब्रॉडबँड लाइट सोर्स 1310nm

पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.

पायरी2. वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)

पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.

Setp4. होस्ट संगणकाशी कनेक्ट करा: एसएलडी ब्रॉडबँड लाइट सोर्स 1310nm आणि संगणक कनेक्ट करण्यासाठी ग्रीन पोर्ट केबल आणि USB-RS485 DB9 डेटा केबल वापरा; USB-RS485 सिरीयल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

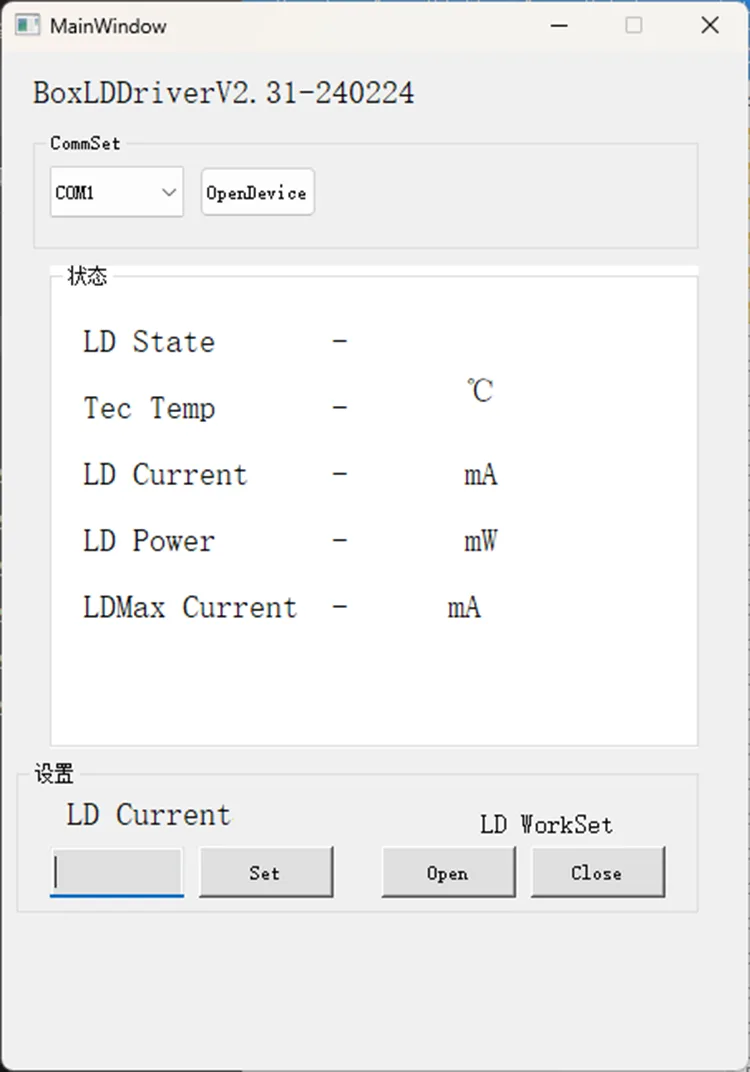

पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रोनिक्स SLD ब्रॉडबँड लाइट सोर्स 1310nm चे LD करंट नियंत्रित करण्यासाठी सिरीयल कमांड किंवा PC सॉफ्टवेअर पुरवते. योग्य पोर्ट निवडा, वर्तमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)

पायरी 6. वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.

ऑपरेशन नोट्स आणि मेंटेनन्स-एसएलडी ब्रॉडबँड लाइट सोर्स 1310nm

● फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरसह तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. फायबर ऑप्टिक कनेक्टर धूळ टोपींनी झाकलेले असणे आवश्यक आहे.

● धूळ साचणे आणि तोंडाला होणारे नुकसान टाळण्यासाठी फायबर कनेक्टर्सचे वारंवार प्लगिंग/अनप्लगिंग टाळा.

● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.

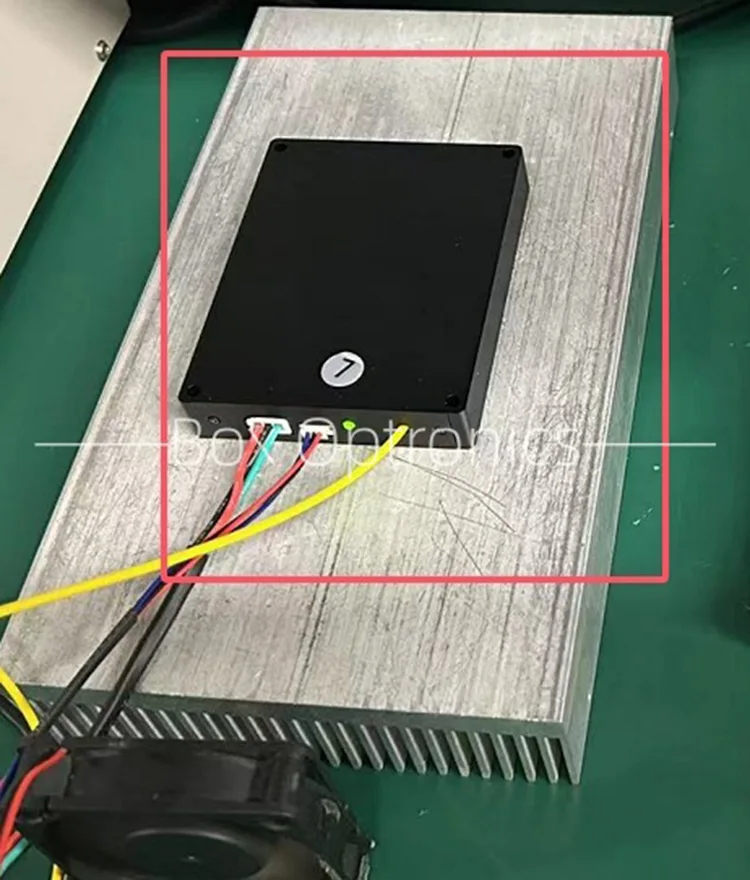

● दीर्घकाळ वापरताना, ते हीट सिंकवर ठेवा.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा-एसएलडी ब्रॉडबँड प्रकाश स्रोत 1310nm

● वॉरंटी कालावधी:

खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रोनिक्स राखून ठेवते:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
