1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

Box Optronics हा चीनमधील 1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर्स (SOA) चा व्यावसायिक निर्माता आणि पुरवठादार आहे. ऑप्टोइलेक्ट्रॉनिक उपकरणांमध्ये अनेक वर्षांच्या निपुणतेसह, आम्ही SOA ला एकाधिक तरंगलांबी आणि लाभ प्रदान करतो, फायबर ऑप्टिकल कनेक्शन आणि स्विचेस, WDM फायबर ऑप्टिकल नेटवर्क आणि MOPA लेझरसाठी नुकसान भरपाईमध्ये ऑप्टिकल ऍप्लिकेशन्सना समर्थन देतो.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

१. 1550nm चा परिचय 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

हे 1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर आहे 14-पिन बटरफ्लाय पॅकेजसह. यात 23dBm संपृक्तता ऑप्टिकल पॉवर, 30~35dB आहे लहान सिग्नल गेन, ठराविक 100nm -3dB बँडविड्थ वाढवणे, आणि TEC समाकलित करते आणि स्थिर आणि गुळगुळीत स्पेक्ट्रमसाठी थर्मिस्टर. साठी नुकसान भरपाईसाठी योग्य फायबर ऑप्टिकल कनेक्शन आणि स्विचेस, WDM फायबर ऑप्टिकल नेटवर्क आणि MOPA लेसर

उत्पादन तपशील

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
ऑपरेटिंग तरंगलांबी	λPEAK	25℃, PIN=0dBm	-	1550	-	nm
ASE केंद्र तरंगलांबी	λASE	25℃, IF=1000mA	-	1490	-	nm
-3dB बँडविड्थ मिळवा	Δλ	PIN=-10dBm,IF=1000mA	-	100	-	nm
संपृक्तता ऑप्टिकल पॉवर	PMAX	IF=1000mA, PIN=5dBm@1550nm	-	23	-	dBm
लहान सिग्नल गेन	SSG	IF=1000mA, PIN=-25dBm@1550nm	30	35	-	dB
ऑपरेटिंग वर्तमान	जर	-	-	1000	1200	mA
फॉरवर्ड व्होल्टेज	VF	-	-	2.4	2.6	V
आवाज आकृती	NF	25℃, IF=1000mA, @1550nm	-	6	8	dB
शटडाउन विलोपन प्रमाण	ईआर	IF=1000mA/IF=0mA, PIN=0dBm	-	35	-	dB
TEC चालू	ITEC	-	-	-	1.8	A
टीईसी व्होल्टेज	VTEC	-	-	-	3.4	V
थर्मिस्टर प्रतिकार	Rtherm	T=25℃	9.5	10	10.5	KΩ
थर्मिस्टर करंट	इथर्म	-	-	-	5	mA
एकूण शक्ती	P	-	-	-	4	W
ऑपरेटिंग केस तापमान	टॉप	I=IF	-10	-	70	℃
स्टोरेज तापमान	टी.एस	-	-40	-	85	℃

उत्पादन वैशिष्ट्ये

● 40G आणि 100G सी-बँड ब्लॉकिंग शटर किंवा मॉड्यूलेशन;

● कमी आवाज आकृती &कमी ध्रुवीकरण अवलंबित्व;

● 14-पिन TEC आणि थर्मिस्टरसह BTF पॅकेज.

उत्पादन अर्ज

● साठी नुकसान भरपाई फायबर ऑप्टिकल कनेक्शन आणि स्विच;

● WDM फायबर ऑप्टिकल नेटवर्क;

● MOPA (मास्टर ऑसिलेटर पॉवर ॲम्प्लीफायर) लेसर.

उत्पादन तपशील

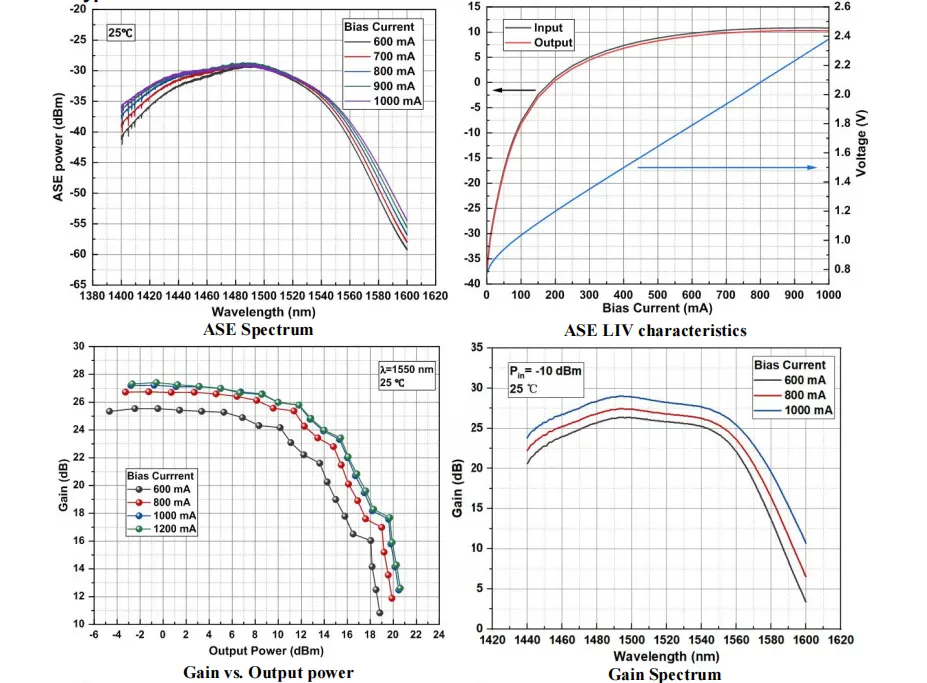

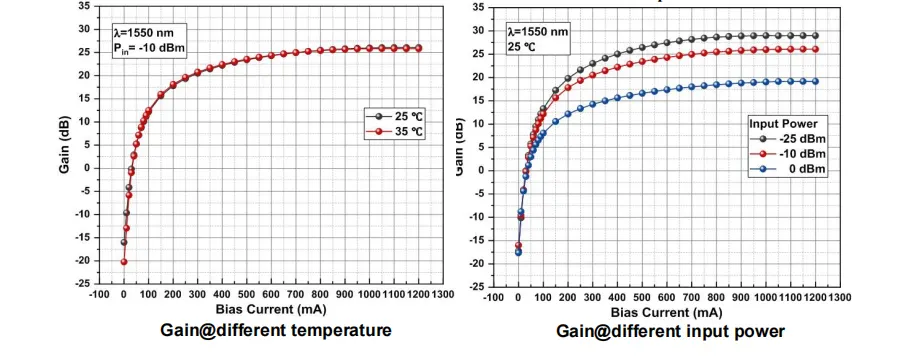

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र

1550nm 23dBm Semiconductor Optical Amplifier

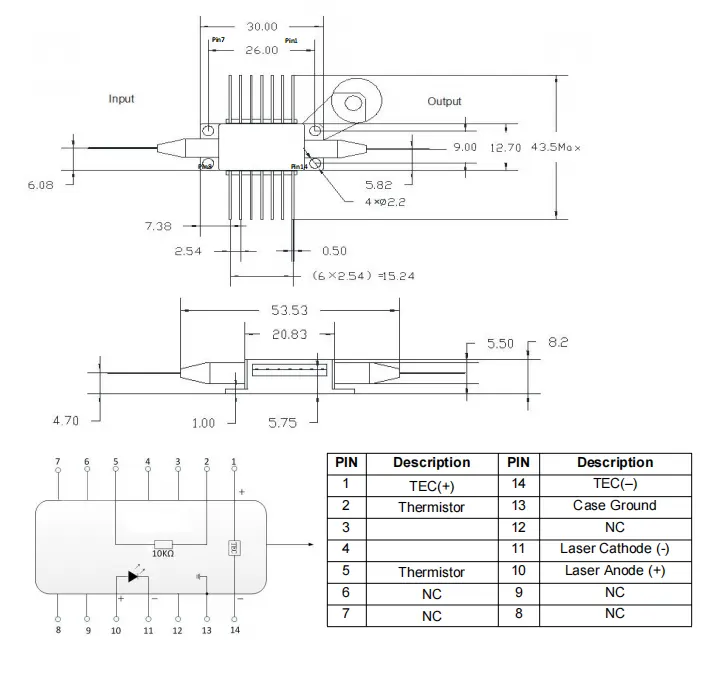

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

1550nm 23dBm Semiconductor Optical Amplifier

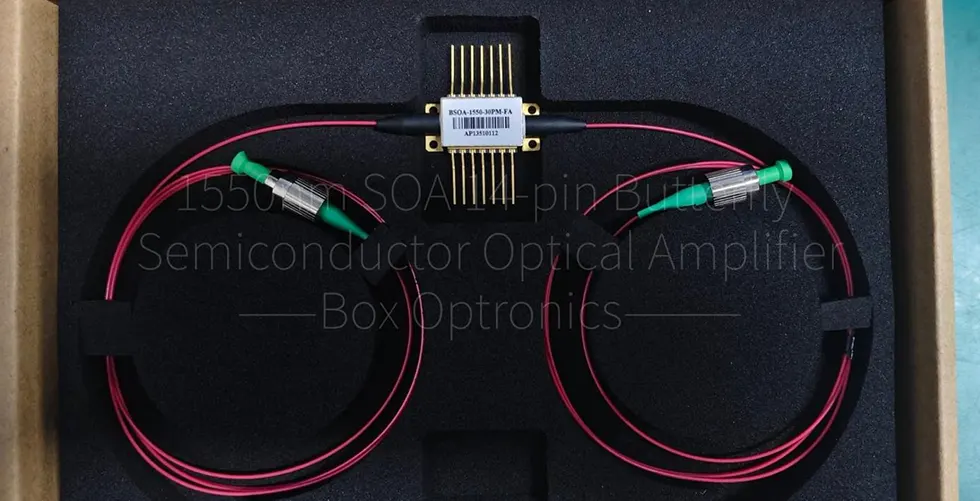

● पॅकिंगचे उदाहरण

	ॲक्सेसरीज	प्रमाण
1	1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर	1
2	उत्पादन चाचणी अहवाल	1

1550nm 23dBm Semiconductor Optical Amplifier

*स्टँडअलोन डिव्हाइस; अंगभूत नाही ड्राइव्हर (मॉड्यूल पॅकेज ड्रायव्हरसह समाकलित करणे पर्यायी आहे).

ऑर्डर करत आहे माहिती

नाव

तरंगलांबी

मिळवणे

फायबर प्रकार

कनेक्टर

BSOA

-XXXX

-XX

SOA

1550: 1550nm

35:35dB

30:30dB

25:25dB

SM:SMF-28e

PM: PM1550

FA: FC/APC

इतर

उदा: BSOA-1550-35PM-FA

(ऑर्डर माहिती: 1550nm 23dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर, 30~35dB लहान सिग्नल गेन, 23dBm संपृक्तता ऑप्टिकल पॉवर, 14-पिन बटरफ्लाय पॅकेज, SM Hi1060 फायबर, FC/APC कनेक्टरसह).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.

● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● सर्व घटक पॉवर अप करण्यापूर्वी, प्रथम कूलर सक्रिय करा आणि नंतर चिप ओव्हरहाटिंग टाळण्यासाठी वाढीव पॉवर-अप चरणांसह पुढे जा आणि ओव्हरलोड

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स ऑप्ट्रॉनिक्स खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधी:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
