1060nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

Box Optronics हे 1060nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर्सचे प्रमुख पुरवठादार आहे. सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर (SOA) उत्पादन मालिका प्रामुख्याने ऑप्टिकल सिग्नल ॲम्प्लीफिकेशनसाठी वापरली जाते आणि आउटपुट ऑप्टिकल पॉवरमध्ये लक्षणीय वाढ करू शकते. उत्पादनांमध्ये उच्च लाभ, कमी उर्जा वापर आणि ध्रुवीकरण देखभाल, इतर वैशिष्ट्यांसह वैशिष्ट्यपूर्ण आहे आणि ते घरगुती नियंत्रण करण्यायोग्य तंत्रज्ञानासह पूर्णपणे प्रक्रिया करण्यायोग्य आहेत. नमुना चाचणी आणि मोठ्या प्रमाणात पुरवठा उपलब्ध आहेत.

चौकशी पाठवा

उत्पादन वर्णन

सामग्री सारणी

१. 1060nm चा परिचय 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

2. तांत्रिक तपशील

3. उत्पादन वैशिष्ट्ये

4. ठराविक अनुप्रयोग

५. उत्पादन तपशील

6. ऑर्डर माहिती

७. डेटाशीट

8. कोट आणि देय अटी

९. आघाडी वेळ

10. ऑपरेशन नोट्स

11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

उत्पादन परिचय

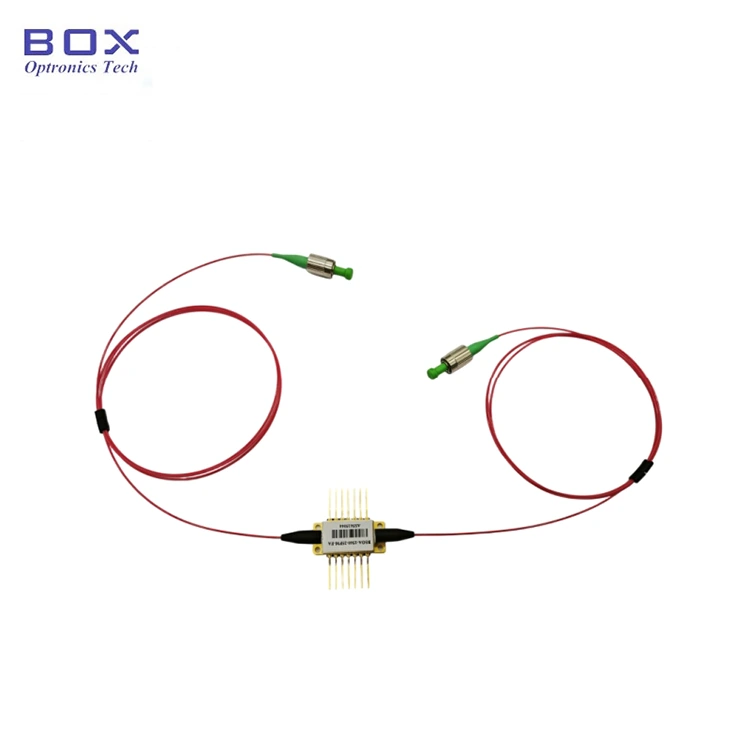

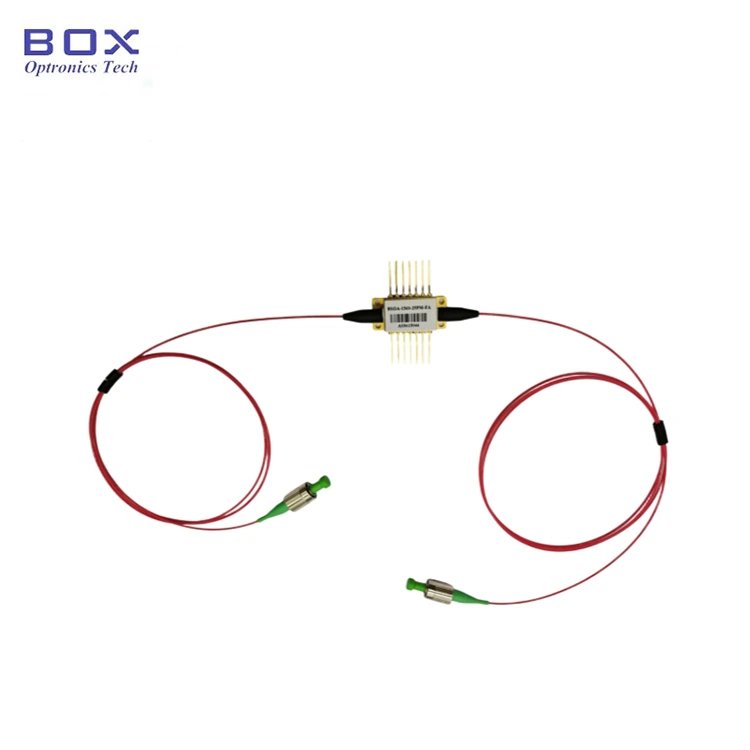

1060nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर (SOA) 14-पिन बटरफ्लाय पॅकेजसह ऑप्टिकलसाठी उच्च-कार्यक्षमता समाधान देते 1060nm तरंगलांबी श्रेणीमध्ये प्रवर्धन. 15dBm आउटपुट पॉवरसह आणि 25dB सिग्नल वाढणे, हे SOA ऑप्टिकल स्विचमधील अनुप्रयोगांसाठी आदर्श आहे, वैद्यकीय OCT, आणि स्वीप वारंवारता स्रोत. पिनला सोल्डरिंगची आवश्यकता असल्यास, द सोल्डरिंग तापमान 260°C पेक्षा जास्त नसावे आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावे.

उत्पादन तपशील

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
ऑपरेटिंग तरंगलांबी	λPEAK	25℃, PIN=0dBm	-	1060	-	nm
ASE केंद्र तरंगलांबी	λASE	25℃, IF=400mA	-	1070	-	nm
-3dB बँडविड्थ मिळवा	Δλ	PIN=-20dBm	-	50	-	nm
संपृक्तता ऑप्टिकल पॉवर	PMAX	IF=400mA, PIN=5dBm@1060nm	-	15	-	dBm
लहान सिग्नल गेन	SSG	IF=400mA, PIN=-25dBm@1060nm	-	25	-	dB
ध्रुवीकरण अवलंबून मिळवणे	PDG	25℃, IF=400mA	20	-	-	dB
ऑपरेटिंग वर्तमान	जर	-	-	400	600	mA
फॉरवर्ड व्होल्टेज	VF	-	-	-	2.0	V
आवाज आकृती	NF	25℃, IF=400mA, @1060nm	-	8	10	dB
TEC चालू	ITEC	-	-	-	1.8	A
टीईसी व्होल्टेज	VTEC	-	-	-	3.4	V
थर्मिस्टर प्रतिकार	Rtherm	T=25℃	9.5	10	10.5	KΩ
थर्मिस्टर करंट	इथर्म	-	-	-	5	mA
एकूण शक्ती	P	-	-	-	4	W
ऑपरेटिंग केस तापमान	टॉप	I=IF	-10	-	70	℃
स्टोरेज तापमान	टी.एस	-	-40	-	85	℃

उत्पादन वैशिष्ट्ये

● SMF-28e एफसी/एपीसी कनेक्टरसह फायबर;

● कमी आवाज आकृती &कमी ध्रुवीकरण अवलंबित्व;

● 14-पिन TEC, थर्मिस्टरसह BTF पॅकेज.

उत्पादन अर्ज

● साठी नुकसान भरपाई फायबर ऑप्टिकल कनेक्शन आणि स्विच;

● वैद्यकीय OCT;

● स्वीप वारंवारता स्रोत, ट्यून करण्यायोग्य लेसर

उत्पादन तपशील

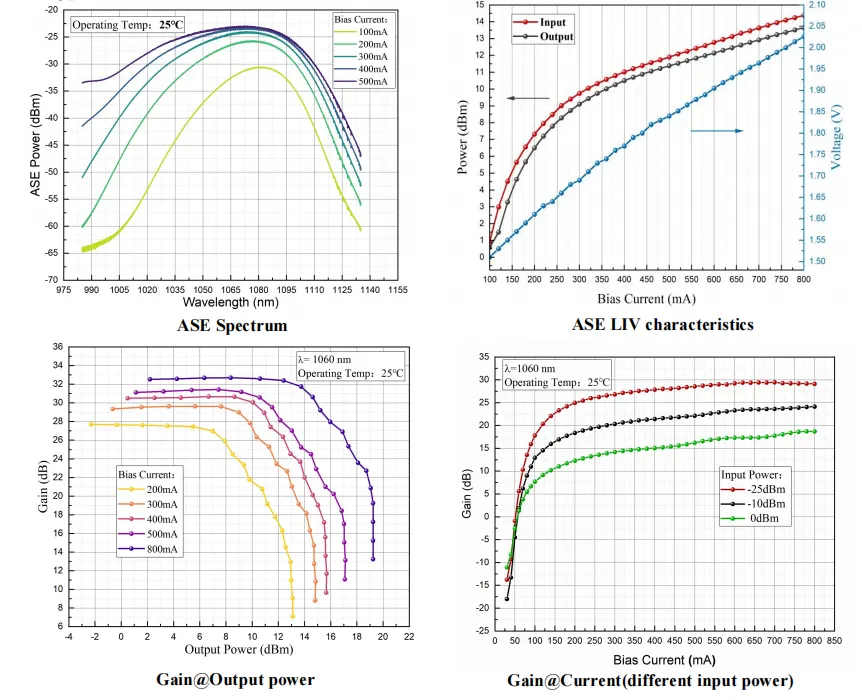

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र

1060nm 15dBm Semiconductor Optical Amplifier

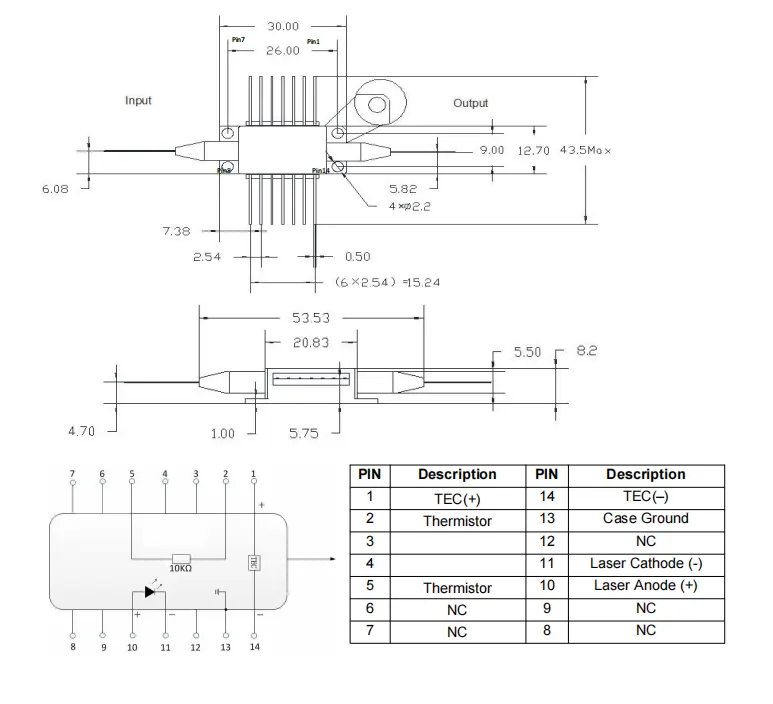

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1060nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर

1060nm 15dBm Semiconductor Optical Amplifier

ऑर्डर करत आहे माहिती

नाव

तरंगलांबी

मिळवणे

फायबर प्रकार

कनेक्टर

BSOA

-XXXX

-XX

SOA

1060: 1060nm

25:25dB

SM:SMF-28e

FA: FC/APC

इतर

उदा: BSOA-1060-25SM-FA

(ऑर्डर माहिती: 1060nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर, 25dB लहान सिग्नल लाभ, 15dBm संपृक्तता ऑप्टिकल पॉवर, 14-पिन बटरफ्लाय पॅकेज, सह SM फायबर, FC/APC कनेक्टर).

इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com

डेटाशीट

कोट अटी आणि पेमेंट

● कोट अटी

(1) EXW:

तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.

(2) DAP:

तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.

(३) इतर

● पेमेंट अटी

PayPal आणि T/T उपलब्ध आहेत.

आघाडी वेळ

उत्पादनासाठी सुमारे 10-15 कामकाजाचे दिवस लागतात. (असल्यास काही स्टॉकमध्ये आहेत, ते जलद पाठवले जाईल.)

आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.

ऑपरेशन नोट्स

● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.

● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले

● शक्ती आणि तापमानापेक्षा जास्त परिस्थितीत लेसर चालवणे डेटाशीटमध्ये नमूद केलेली वैशिष्ट्ये लेसरच्या वृद्धत्वाला गती देतील आणि डिव्हाइसचे नुकसान होऊ शकते.

गुणवत्ता हमी आणि विक्रीनंतरची सेवा

● वॉरंटी कालावधी:

1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.

● विनामूल्य वॉरंटीमधून वगळणे:

मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:

(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.

(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.

(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.

(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.

(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.

(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
