१. 1310nm चा परिचय 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर
2. तांत्रिक तपशील
3. उत्पादन वैशिष्ट्ये
4. ठराविक अनुप्रयोग
५. उत्पादन तपशील
6. ऑर्डर माहिती
७. डेटाशीट
8. कोट आणि देय अटी
९. आघाडी वेळ
10. ऑपरेशन नोट्स
11. गुणवत्ता हमी आणि विक्रीनंतरची सेवा

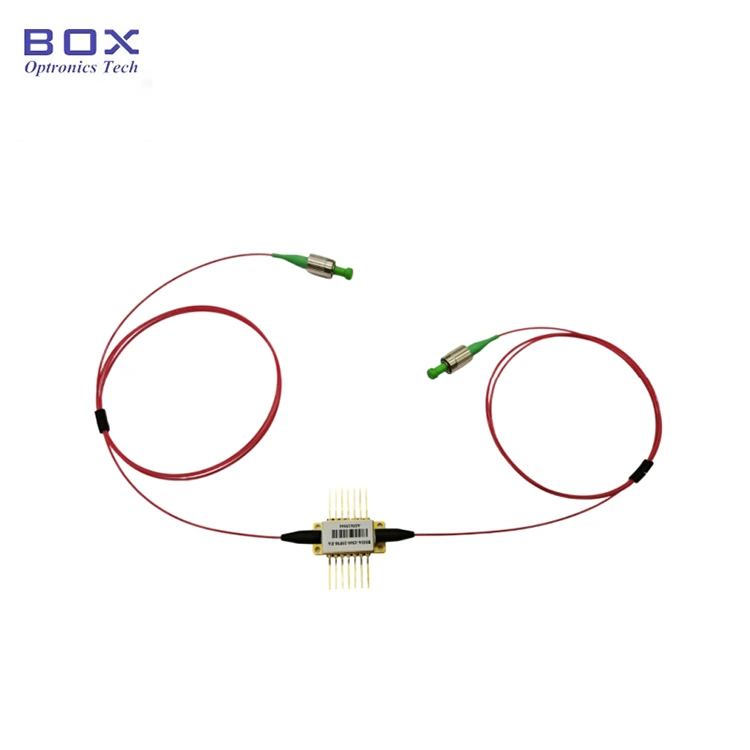

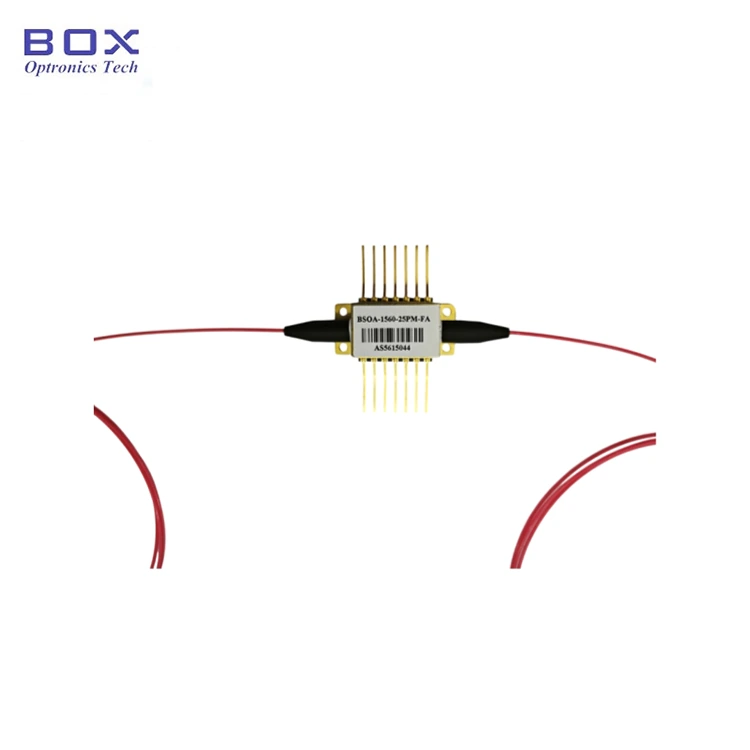

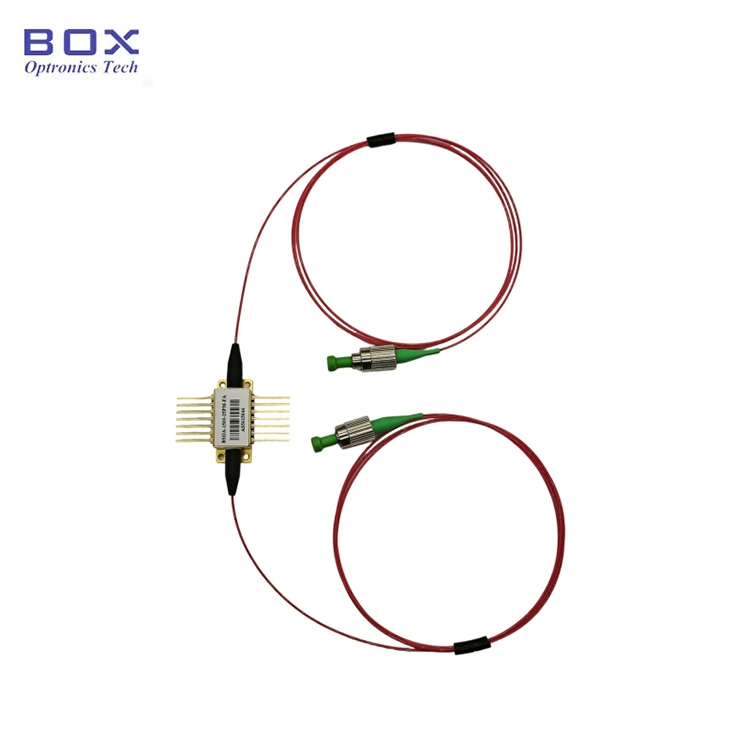

1310nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर (SOA) 14-पिन बटरफ्लाय पॅकेजसह ऑप्टिकलसाठी उच्च-कार्यक्षमता समाधान देते 1310nm तरंगलांबी श्रेणीमध्ये प्रवर्धन. 15dBm आउटपुट पॉवरसह आणि 25dB सिग्नल वाढणे, हे SOA ऑप्टिकल स्विचेस, WDM मधील अनुप्रयोगांसाठी आदर्श आहे फायबर ऑप्टिकल नेटवर्क आणि MOPA लेसर.
|
पॅरामीटर |
प्रतीक |
अट |
मि. |
टाइप करा. |
कमाल |
युनिट |
|
ऑपरेटिंग तरंगलांबी |
λPEAK |
25℃, PIN=-15dBm |
- |
1310 |
- |
nm |
|
ASE केंद्र तरंगलांबी |
λASE |
25℃, IF=120mA |
- |
1310 |
- |
nm |
|
-3dB बँडविड्थ मिळवा |
Δλ |
PIN=0dBm |
- |
65 |
- |
nm |
|
संपृक्तता ऑप्टिकल पॉवर |
PMAX |
IF=120mA, PIN=5dBm@1310nm |
- |
15 |
- |
dBm |
|
लहान सिग्नल गेन |
SSG |
IF=120mA, PIN=-20dBm@1310nm |
- |
25 |
- |
dB |
|
ध्रुवीकरण अवलंबून मिळवणे |
PDG |
25℃, IF=120mA |
- |
0.5 |
1.0 |
dB |
|
ऑपरेटिंग वर्तमान |
जर |
- |
- |
250 |
400 |
mA |
|
फॉरवर्ड व्होल्टेज |
VF |
- |
- |
1.2 |
1.5 |
V |
|
आवाज आकृती |
NF |
25℃, IF=120mA, @1310nm |
- |
7 |
9 |
dB |
|
TEC चालू |
ITEC |
- |
- |
- |
1.8 |
A |
|
टीईसी व्होल्टेज |
VTEC |
- |
- |
- |
3.4 |
V |
|
थर्मिस्टर प्रतिकार |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
थर्मिस्टर करंट |
इथर्म |
- |
- |
- |
5 |
mA |
|
एकूण शक्ती |
P |
- |
- |
- |
4 |
W |
|
ऑपरेटिंग केस तापमान |
टॉप |
I=IF |
-10 |
- |
70 |
℃ |
|
स्टोरेज तापमान |
टी.एस |
- |
-40 |
- |
85 |
℃ |
● SMF-28e एफसी/एपीसी कनेक्टरसह फायबर;
● कमी आवाज आकृती &कमी ध्रुवीकरण अवलंबित्व;
● 14-पिन TEC, थर्मिस्टरसह BTF पॅकेज.
● साठी नुकसान भरपाई फायबर ऑप्टिकल कनेक्शन आणि स्विच;
● WDM फायबर ऑप्टिकल नेटवर्क;
● MOPA (मास्टर ऑसिलेटर पॉवर ॲम्प्लीफायर) लेसर.

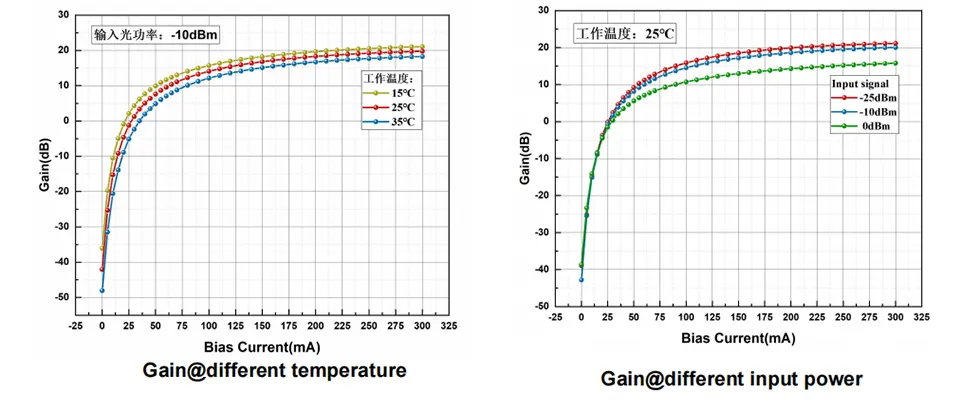

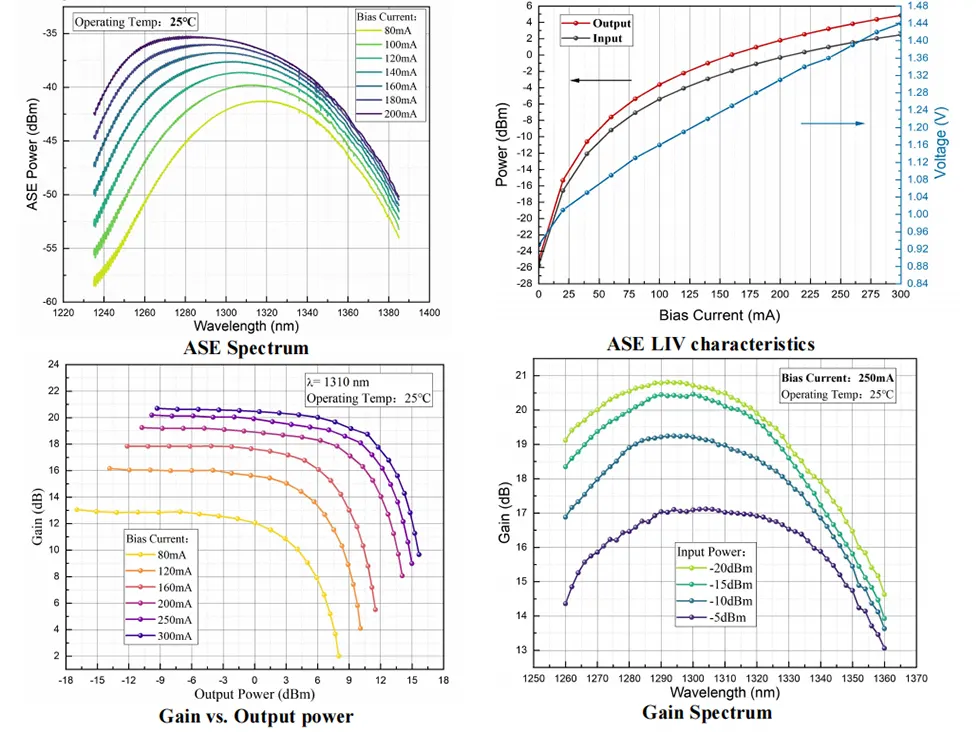

● ठराविक स्पेक्ट्रम

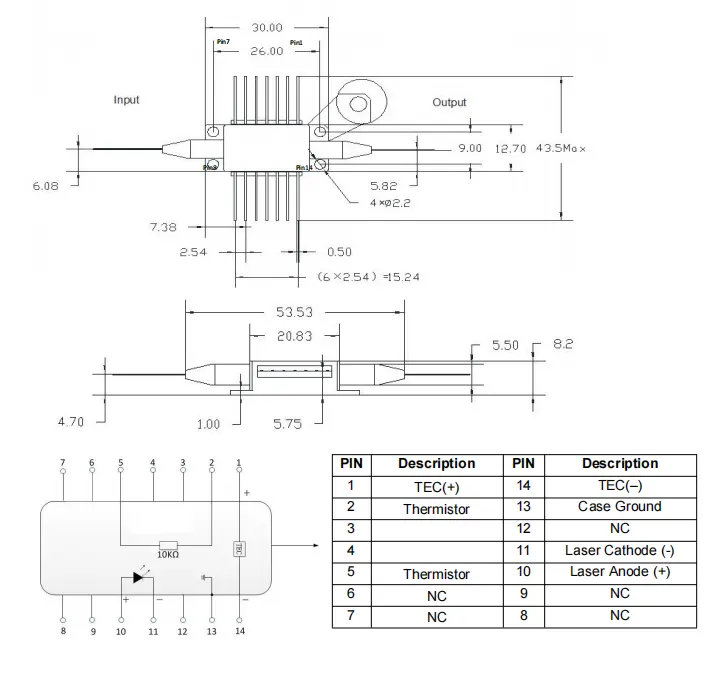

● पॅकेज ड्रॉइंग आणि पिन-आउट व्याख्या(युनिट:मिमी)-1310nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर
|
नाव |
तरंगलांबी |
मिळवणे |
फायबर प्रकार |
कनेक्टर |
|
BSOA |
-XXXX |
-XX |
XX |
-XX |
|
SOA |
1310: 1310nm |
25:25dB |
SM:SMF-28e |
FA: FC/APC इतर |
उदा: BSOA-1310-25SM-FA
(ऑर्डर माहिती: 1310nm 15dBm सेमीकंडक्टर ऑप्टिकल ॲम्प्लीफायर, 25dB लहान सिग्नल लाभ, 15dBm संपृक्तता ऑप्टिकल पॉवर, 14-पिन बटरफ्लाय पॅकेज, SM फायबर, FC/APC कनेक्टरसह).
इतर सानुकूलित आवश्यकतांसाठी, कृपया संपर्क साधा: sales06@boxoptronics.com
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics वापरण्यास सुचवते EXW. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया शिपिंग खर्चाची पूर्वपेमेंट करा उत्पादने.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादनासाठी सुमारे 10 कामकाजाचे दिवस लागतात. (जर काही असतील तर स्टॉकमध्ये, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय लॉजिस्टिकला 3-5 कार्य दिवस लागू शकतात.
● ऑपरेट करताना, हे उपकरण उच्च-तीव्रतेचा लेसर बीम उत्सर्जित करते; करा थेट फायबर एंड चेहऱ्याकडे पाहू नका, कारण असे केल्याने डोळ्याला दुखापत होऊ शकते.
● हे उपकरण इलेक्ट्रोस्टॅटिक-संवेदनशील आहे; म्हणून, कठोर पालन पॅकेजिंग दरम्यान अँटी-स्टॅटिक संरक्षण उपाय आवश्यक आहेत, वाहतूक आणि वापर. याव्यतिरिक्त, प्रतिबंध करण्यासाठी खबरदारी घेणे आवश्यक आहे वीज पुरवठा वाढतो, कारण असे करण्यात अयशस्वी होण्याचा परिणाम कायमस्वरूपी नुकसान होऊ शकतो उपकरण (उदा., योग्य उपकरणांचे ग्राउंडिंग सुनिश्चित करणे आणि अँटी-स्टॅटिक परिधान करणे मनगटाचा पट्टा).
● ऑप्टिकल फायबर नाजूक असतात; डिव्हाइस खेचण्यासाठी फायबर वापरू नका. उपकरण त्याच्या सॉकेटमधून घालताना किंवा काढून टाकताना, त्यावर दबाव आणू नका किंवा डिव्हाइस हाऊसिंगच्या मागील बाजूस असलेल्या स्लीव्हवर खेचा. उपकरणांसाठी कनेक्टरसह सुसज्ज, डिव्हाइस आणि फायबर कनेक्टर दोन्ही असल्याची खात्री करा स्थापना किंवा काढताना एकाच वेळी उचलले जातात.
● पिनला सोल्डरिंगची आवश्यकता असल्यास, सोल्डरिंग तापमान नसावे 260°C पेक्षा जास्त, आणि सोल्डरिंगची वेळ 10 सेकंदांपेक्षा जास्त नसावी. विशेष खालील गोष्टींकडे लक्ष देणे आवश्यक आहे: सोल्डरिंग प्रक्रियेदरम्यान, द साधन शक्ती नसलेल्या स्थितीत असणे आवश्यक आहे आणि सोल्डरिंग लोह योग्यरित्या असणे आवश्यक आहे ग्राउंड केलेले
● वॉरंटी कालावधी:
1 च्या आत गैर-मानव-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली खरेदी पासून वर्ष. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, मोफत दुरुस्ती किंवा बदली सेवा उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी प्रदान केले जाईल. तथापि, बॉक्स Optronics खालील मध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार राखून ठेवते वॉरंटी कालावधीत प्रकरणे:
(१) नैसर्गिक घटकांमुळे होणारे नुकसान (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभाव.
(2) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(3) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(4) अनधिकृतपणे वेगळे करणे, बदल करणे किंवा दुरुस्ती करणे.
(5) घरांवर बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(6) वाहतूक दरम्यान नुकसान किंवा नुकसान.
