1550nm 1W फायबर कपल्ड लेसर सिंगल-वेव्हलेंथ, हाय-पॉवर लेसर आउटपुट प्राप्त करण्यासाठी हाय-पॉवर गेन ऑप्टिकल मॉड्यूलसह एकत्रित DFB सीड लेसरचा वापर करते. यात उच्च तरंगलांबी अचूकता आणि उच्च साइड-मोड सप्रेशन रेशो आहे. पर्यायांमध्ये एकल-मोड किंवा ध्रुवीकरण-देखभाल फायबर समाविष्ट आहे; युनिट समायोज्य करंट, पॉवर-अप झाल्यावर तात्काळ प्रकाश उत्सर्जन, आणि वापरकर्ता-अनुकूल ऑपरेशनसह उच्च आउटपुट पॉवर देते, जे संशोधकांसाठी प्रयोगशाळेच्या वापरासाठी आदर्श बनवते.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|||||
|
तरंगलांबी श्रेणी |
nm |
1550 |
|
|||||
|
तरंगलांबी अचूकता |
nm |
±0.5 |
|
|||||
|
स्पेक्ट्रल लाइनविड्थ |
nm |
≤0.1 |
|
|||||
|
साइड मोड सप्रेशन रेशो (SMSR) |
dB |
≥५० |
|
|||||
|
ऑपरेटिंग मोड |
- |
CW |
|
|||||
|
आउटपुट पॉवर |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
पॉवर नियमन श्रेणी |
- |
10%~100% |
|
|||||
|
ऑप्टिकल पॉवर अस्थिरता |
dB |
≤±0.02 (15 मि.); ≤±0.05 (8 तास) |
≤±0.5%; ≤±1.2% |
|||||
|
ध्रुवीकरण स्थिती |
- |
यादृच्छिक |
रेखीय ध्रुवीकरण |
|
||||
|
ध्रुवीकरण विलोपन प्रमाण (PER) |
dB |
- |
≥२३ |
|
||||
|
पिगटेल फायबर आणि कनेक्टर प्रकार |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
संप्रेषण इंटरफेस |
- |
टच स्क्रीन/DB9 महिला (RS232) |
बेंचटॉप |
|||||
|
DB9 महिला (RS232) |
मॉड्यूल |
|||||||
|
वीज पुरवठा |
- |
AC 100~240V, <150W |
बेंचटॉप |
|||||
|
DC 12V, <60W |
मॉड्यूल |
|||||||
|
परिमाण |
मिमी |
30~33dBm: 255(W)×322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W)×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)×125(D)×21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)×125(D)×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W)×235(D)×70(H) |
M70 |
|||||||
|
ऑपरेटिंग तापमान |
℃ |
-5 ~ +55 |
|
|||||
|
ऑपरेटिंग आर्द्रता |
- |
०~७०% |
|
|||||
● DFB बीज + उच्च-पॉवर गेन स्टेज आर्किटेक्चर लाइनविड्थ आणि पॉवर संतुलित करणे;
● दीर्घ-कालावधी सतत ऑपरेशनसाठी अपवादात्मक उर्जा स्थिरता;
● लवचिक प्रणाली एकत्रीकरणासाठी SM आणि PM फायबर पर्याय;
● लॅब आणि OEM एकत्रीकरणासाठी बेंचटॉप आणि मॉड्यूल पॅकेज;
● 10%–100% सतत पॉवर समायोजन.
● सुसंगत ऑप्टिकल कम्युनिकेशन चाचणी आणि संशोधन;
● नॉनलाइनर ऑप्टिक्स आणि सुपरकॉन्टीन्युम जनरेशन;
● LiDAR ट्रान्समीटर प्रकाश स्रोत;
● फायबर ॲम्प्लिफायर पंपिंग आणि कॅरेक्टरायझेशन मिळवा.

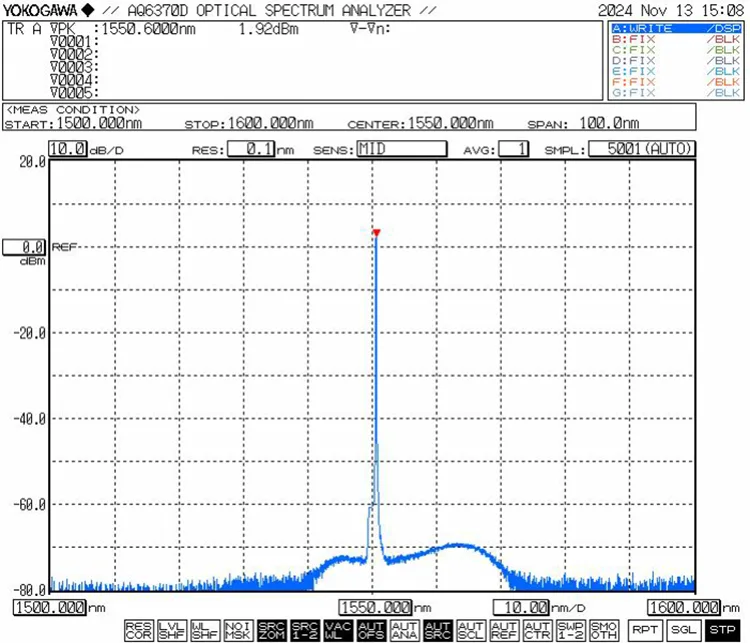

● वैशिष्ट्यपूर्ण वैशिष्ट्यपूर्ण वक्र: λ= 1550 nm, रेषा रुंदी ≤3MHz, Pavg= 20W

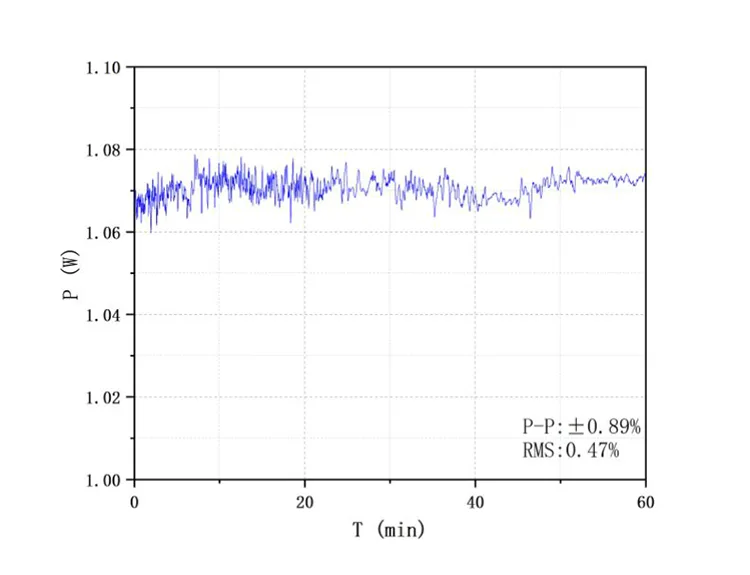

● लेसर पॉवर आणि पॉवर स्थिरता (पॉवर स्थिरता चाचणी@1W)

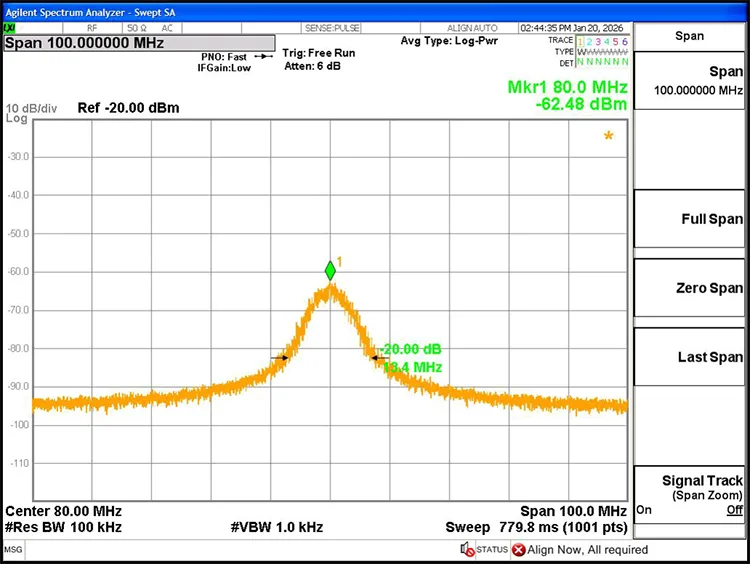

● लेसर लाइनविड्थ@3dB: 0.67MHz
|
फायबर लेसर |
तरंगलांबी |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
HFL |
-XXXX |
-XX |
XX |
-एक्स |
|
|
1550:1550nm 1535~1565nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: मॉड्यूल M31: मॉड्यूल M70: मॉड्यूल ब: बेंचटॉप |
उदा: HFL-1550-30-PM-M31
(ऑर्डर माहिती: 1550nm 1W फायबर कपल्ड लेसर, 1W (30dBm) आउटपुट पॉवर, PM1550fiber, मॉड्यूल पॅकेज).
● कोट अटी
(1) EXW
(2) DAP
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
● मानक ॲक्सेसरीज
|
|
ॲक्सेसरीज |
प्रमाण |
|
1 |
प्रकाश स्रोत (मॉड्यूल होस्ट) |
1 |
|
2 |
USB-RS485 DB9 डेटा केबल |
1 |
|
3 |
पॉवर अडॅप्टर (पर्यायी) |
1 |
|
4 |
उत्पादन चाचणी अहवाल |
1 |
पायरी2. वीज पुरवठा: पॉवर पोर्ट मानक DC5.5×2.1mm इंटरफेस वापरतो. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोताला हानी पोहोचवू शकतात. स्विच पॉवर सप्लायशी कनेक्ट करण्यासाठी U-आकाराची कनेक्टर पॉवर केबल खरेदीच्या वेळी विनंती केल्यावर उपलब्ध आहे.
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टरमधून धूळ टोपी काढून टाका, दूषित किंवा नुकसानासाठी शेवटच्या चेहऱ्याची तपासणी करा आणि इतर फायबर डिव्हाइसेस किंवा चाचणी उपकरणांशी कनेक्ट करण्यापूर्वी स्वच्छता सुनिश्चित करा. हाय-पॉवर मॉडेलसाठी, फ्यूजन स्प्लिसिंगची शिफारस केली जाते.
Setp4. होस्ट संगणकाशी कनेक्ट करा: संगणकाशी मॉड्यूल कनेक्ट करण्यासाठी समाविष्ट केलेली USB-RS232 सीरियल डेटा केबल वापरा. संप्रेषण सक्षम करण्यासाठी समर्पित सिरीयल ड्रायव्हर (बॉक्स ऑप्ट्रॉनिक्सद्वारे प्रदान केलेला) स्थापित करा. ड्रायव्हरशिवाय, होस्ट सॉफ्टवेअर मॉड्यूलशी कनेक्ट होऊ शकत नाही.

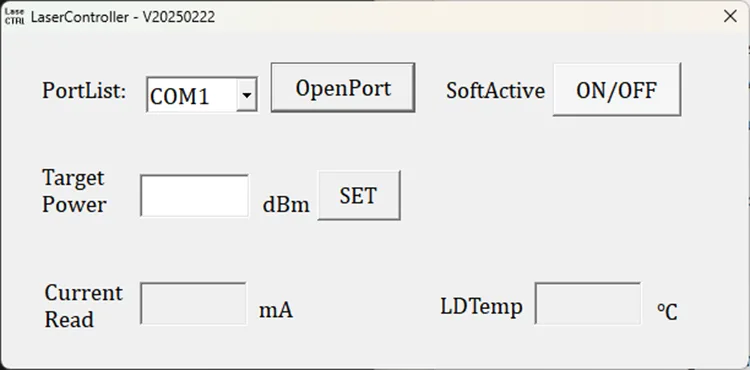

पायरी 5. कंट्रोल सॉफ्टवेअर: होस्ट सॉफ्टवेअर आउटपुट पॉवर समायोजित करण्यास आणि "सॉफ्टएक्टिव्ह" बटणाद्वारे लेसर आउटपुट नियंत्रित करण्यास परवानगी देते (खालील इंटरफेस आकृती पहा). सॉफ्टवेअर सेट पंप करंट, आउटपुट पॉवर आणि तापमान निरीक्षण स्थिती प्रदर्शित करते
पायरी 6. वापरल्यानंतर, बंद करा बटणावर क्लिक करा, वीज पुरवठा बंद करा आणि फायबर कनेक्शन डिस्कनेक्ट करा.

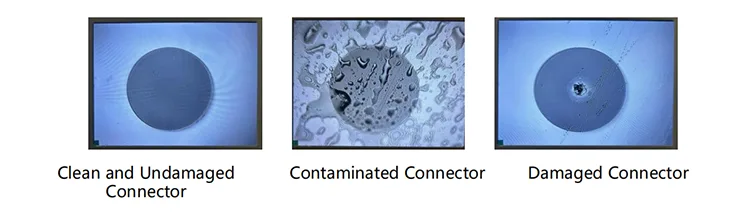

● धूळ साचणे आणि चेहऱ्याचे नुकसान टाळण्यासाठी फायबर कनेक्टरचे वारंवार प्लग करणे/अनप्लग करणे टाळा.
● फायबर कनेक्टर लिंट-फ्री वाइपने स्वच्छ करा आणि कनेक्शनपूर्वी फायबर एंड-फेस डिटेक्टरने तपासा. एंड-फेस बर्न टाळण्यासाठी नेहमी पॉवरशिवाय फायबर कनेक्ट/डिस्कनेक्ट करा. डस्ट कॅप्ससह न वापरलेले कनेक्टर कॅप करा.
● कृपया ओलावा, धूळ आणि गंज यापासून सावधगिरी बाळगा; कोरड्या जागी साठवा.
● दीर्घकाळ वापरताना, ते हीट सिंकवर ठेवा.
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
