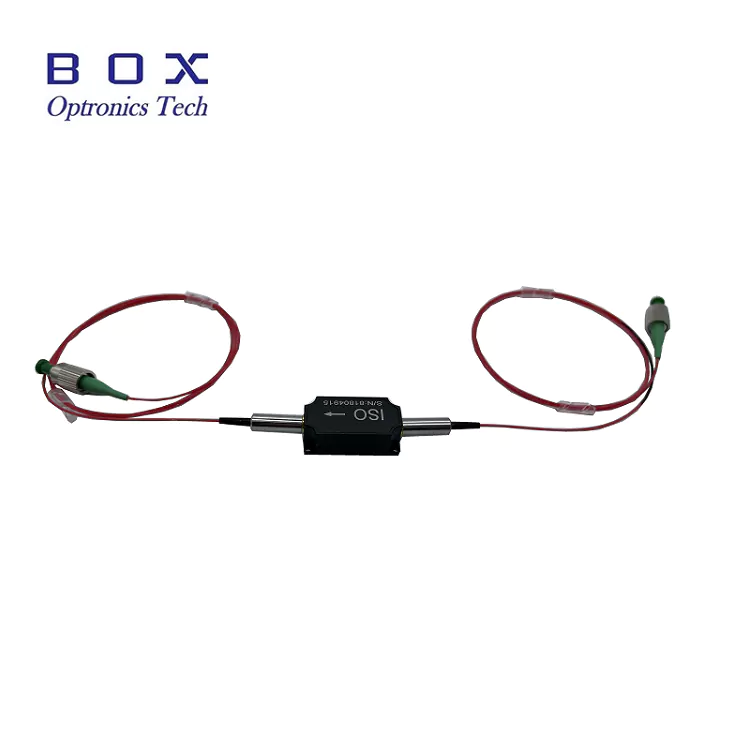

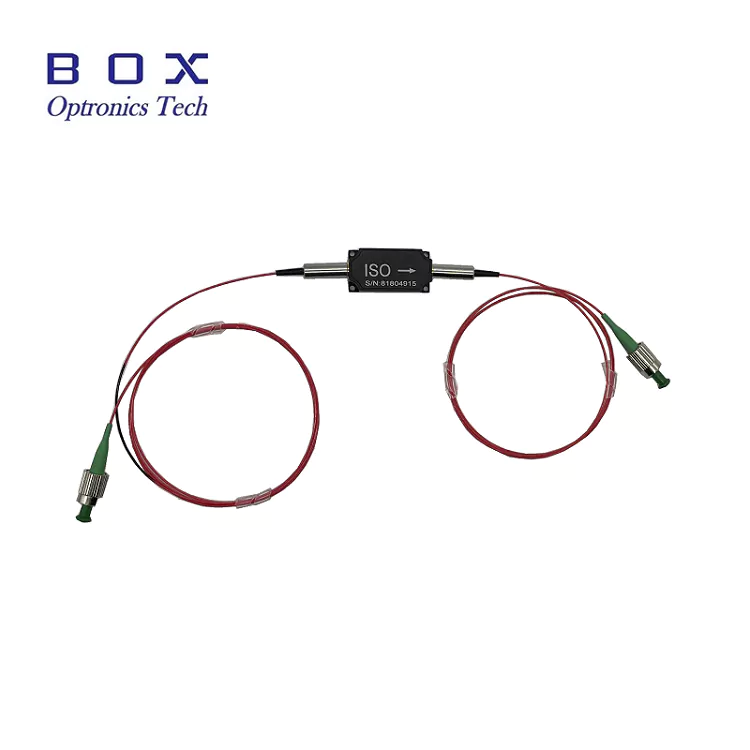

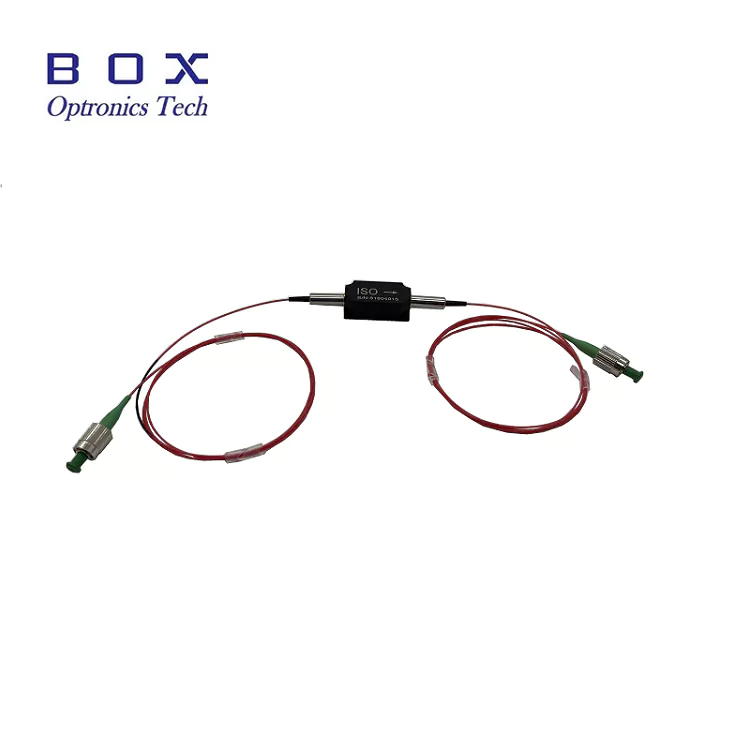

850nm हाय पॉवर सर्कुलेटर

Box Optronics 850nm हाय पॉवर सर्कुलेटर पुरवते, एक उच्च-कार्यक्षमता निष्क्रिय ऑप्टिकल घटक फायबर-ऑप्टिक प्रणालींमध्ये अचूक प्रकाश दिशा नियंत्रणासाठी डिझाइन केलेले आहे. हे 3-पोर्ट सर्क्युलेटर उत्कृष्ट ऑप्टिकल कार्यप्रदर्शन राखून अनुक्रमिक पद्धतीने ऑप्टिकल सिग्नल्स पोर्ट ते पोर्टवर राउटिंग करून नॉन-रिप्रोकल ट्रान्समिशन सक्षम करते.

1.0dB इतपत कमी सामान्य घालण्याची हानी वैशिष्ट्यीकृत, 25dB ठराविक उच्च अलगाव आणि किमान 45dB उच्च परतावा तोटा, हे परिपत्रक उच्च-शक्ती 850nm अनुप्रयोगांसाठी आदर्श आहे. हे पोर्ट्समध्ये 500mW/1W/5W/10W पर्यंत एकूण सरासरी पॉवर हाताळणीला समर्थन देते, ज्यामुळे ते फायबर लेसर आणि ॲम्प्लिफायर सिस्टमची मागणी करण्यासाठी योग्य बनते.

780-HP फायबर पिगटेल्ससह कॉम्पॅक्ट 58×28×26mm पॅकेजमध्ये ठेवलेले, 850nm उच्च पॉवर सर्कुलेटर स्थिरता आणि विश्वसनीय दीर्घकालीन कार्यप्रदर्शन देते.

प्रमुख वैशिष्ट्ये

• उच्च अलगाव: 25dB ठराविक पीक अलगाव, 22dB किमान

• कमी इन्सर्शन लॉस: 1.0dB ठराविक, 1.5dB कमाल

• उच्च परतावा तोटा: 45dB किमान (इनपुट/आउटपुट)

• कमी ध्रुवीकरण अवलंबून नुकसान (PDL): ≤0.15dB

• उच्च पॉवर हाताळणी: 500mW, 1W, 5W, 10W पर्यंत

• उच्च शिखर उर्जा क्षमता: एनएस पल्स ऑपरेशनसाठी <10kW

• उच्च क्रॉसस्टॉक सप्रेशन: 45dB किमान

• संक्षिप्त आणि मजबूत पॅकेज डिझाइन: 58×28×26mm

• उच्च-शक्ती अनुप्रयोगांसाठी 780-HP फायबर पिगटेल

• उत्कृष्ट विश्वसनीयता आणि दीर्घकालीन स्थिरता

• 3-पोर्ट नॉन-रिप्रोकल लाइट ट्रांसमिशन

• विस्तृत ऑपरेटिंग तापमान श्रेणी: +10°C ते +50°C

ठराविक अनुप्रयोग

• फायबर ऑप्टिक सेन्सिंग सिस्टम

• फायबर ऑप्टिक इन्स्ट्रुमेंटेशन आणि चाचणी उपकरणे

• 850nm फायबर लेसर प्रणाली

बायोमेडिकल इमेजिंग आणि OCT प्रणाली

• संशोधन आणि विकास प्रयोगशाळा

• वितरित फीडबॅक (DFB) लेसर संरक्षण

तांत्रिक तपशील

ऑप्टिकल तपशील (T=25°C)

यांत्रिक आणि पर्यावरणीय तपशील

*टीप: वरील तपशील कनेक्टर नसलेल्या उपकरणांसाठी आहेत. कनेक्टर असलेल्या उपकरणांसाठी, हाताळणी शक्ती 1W पर्यंत मर्यादित आहे, अंतर्भूत नुकसान 0.3dB जास्त आहे, परतावा नुकसान 5dB कमी आहे आणि विलुप्त होण्याचे प्रमाण 2dB कमी आहे.

पॅकेजचे परिमाण

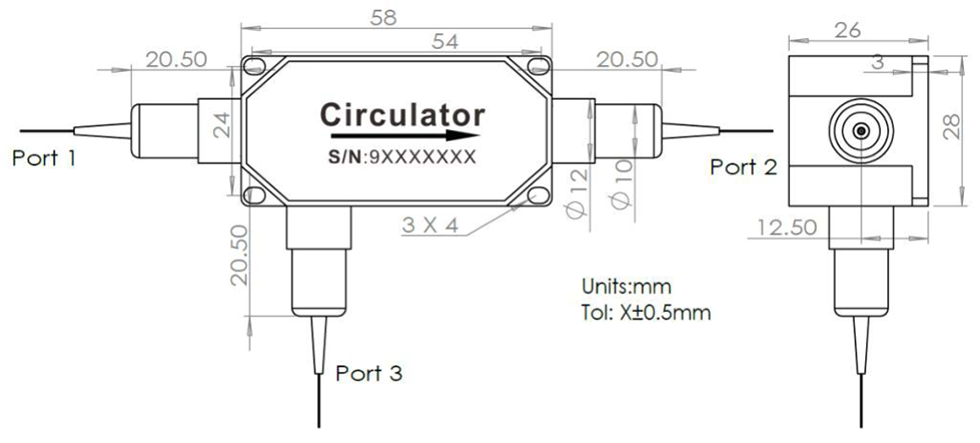

850nm हाय पॉवर सर्क्युलेटर खालील परिमाणे (युनिट: मिमी) सह कॉम्पॅक्ट, मजबूत गृहनिर्माण मध्ये पॅकेज केलेले आहे:

• पॅकेज आकार: 58 × 28 × 26 मिमी

• फायबर पिगटेलसह 3-पोर्ट कॉन्फिगरेशन

• सुरक्षित स्थापनेसाठी 4 माउंटिंग होल

• सहिष्णुता: ±0.5 मिमी

पोर्ट कॉन्फिगरेशन

हे 3-पोर्ट ऑप्टिकल सर्कुलेटर 1 → 2 → 3 → 1 अनुक्रमात दिशाहीन ऑप्टिकल सिग्नल रूटिंग सक्षम करते:

• पोर्ट 1 → पोर्ट 2: लो इन्सर्शन लॉस फॉरवर्ड ट्रान्समिशन

• पोर्ट 2 → पोर्ट 3: बॅकस्कॅटर्ड/प्रतिबिंबित सिग्नल्सचे रूटिंग

• पोर्ट 3 → पोर्ट 1: रिव्हर्स पाथमध्ये उच्च अलगाव राखून, सर्कुलेशन लूप पूर्ण करणारे फॉरवर्ड ट्रांसमिशन

फायबर सेन्सिंग, लेसर संरक्षण आणि ऑप्टिकल मापन प्रणालींसाठी ते आदर्श बनवून, दिशात्मक सिग्नल प्रसार आणि नॉन-लजीत बंदरांमधील प्रभावी अलगाव सुनिश्चित करण्यासाठी डिव्हाइस नॉन-रिप्रोकल ऑप्टिकल डिझाइनचा वापर करते.

कार्य तत्त्व

850nm हाय-पॉवर ऑप्टिकल सर्कुलेटर हे एक निष्क्रिय मल्टी-पोर्ट नॉन-रिसिप्रोकल डिव्हाइस आहे जे ऑप्टिकल सिग्नलला अनुक्रमिक 1 → 2 → 3 → 1 1 दिशेने मार्गस्थ करते, फायबर ऑप्टिक सिस्टममध्ये दिशात्मक सिग्नल व्यवस्थापन सक्षम करते.

डिव्हाइस ध्रुवीकरण-आश्रित ऑप्टिकल राउटिंग घटकांसह एकत्रित फॅराडे रोटेशन प्रभावावर आधारित आहे.

कार्य तत्त्व:

•फॅराडे रोटेटर: एक निश्चित नॉन-परस्पर ध्रुवीकरण रोटेशन (सामान्यत: 45°) सादर करतो, जो प्रसार दिशेपासून स्वतंत्र असतो

•ध्रुवीकरण राउटिंग ऑप्टिक्स: ध्रुवीकरण स्थितीवर आधारित थेट ऑप्टिकल सिग्नल

•नॉन-रिप्रोकल ट्रांसमिशन: रिव्हर्स प्रोपॅगेशन मार्गांमधील उच्च अलगावसह दिशात्मक सिग्नल रूटिंग सुनिश्चित करते

मुख्य कार्ये:

• फॉरवर्ड आणि बॅकवर्ड प्रसारित ऑप्टिकल सिग्नल वेगळे करते

• लेसर स्त्रोतांचे बॅक-रिफ्लेक्शनपासून संरक्षण करते

• फायबर ऑप्टिक सेन्सिंग आणि लेसर प्रणालींमध्ये द्विदिशात्मक ऑपरेशन सक्षम करते

•मापन आणि सेन्सिंग आर्किटेक्चरमध्ये सिग्नल रूटिंगला समर्थन देते

बॉक्स ऑप्ट्रोनिक्स का निवडावे?

• शिपमेंटपूर्वी 100% चाचणीसह कठोर गुणवत्ता नियंत्रण

•स्थिर बल्क वितरण क्षमतेसह स्पर्धात्मक किंमत

•तरंगलांबी, पॉवर, फायबर आणि कनेक्टर्ससाठी लवचिक कस्टमायझेशन पर्याय

•7×24 तास तांत्रिक समर्थन आणि जलद प्रतिसाद

• मूल्यमापनासाठी नमुना चाचणी उपलब्ध आहे

•DHL, UPS आणि FedEx एक्सप्रेस डिलिव्हरीसह जागतिक शिपिंग

ऑर्डर माहिती

मॉडेल नामांकन

HPCIR - XXX - X - X - X - X - XX - XX

उदाहरण: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm हाय पॉवर सर्कुलेटर, 780-HP फायबर, 900μm लूज ट्यूब, 1m फायबर लांबी, 58x28x26mm पॅकेज, 10W हँडलिंग पॉवर, FC/APC कनेक्टर

उपलब्ध सानुकूलन पर्याय

•केंद्र तरंगलांबी: 830nm, 850nm, विनंती केल्यावर उपलब्ध इतर तरंगलांबी

•पॉवर रेटिंग: 500mW, 1W, 5W, 10W, सानुकूल डिझाइनसाठी उच्च उर्जा उपलब्ध

•फायबर प्रकार: 780-HP, इतर विशेष फायबर

•फायबर लांबी: 0.5m, 0.8m, 1m, 1.5m, 2m (सानुकूल लांबी उपलब्ध)

•पिगटेल प्रकार: 250μm बेअर फायबर, 900μm सैल ट्यूब, 3.0 मिमी सैल ट्यूब

•कनेक्टर प्रकार: FC/UPC, FC/APC, SC/APC, LC/APC, किंवा कस्टम कनेक्टर

•पॅकेज आकार: मानक 58x28x26mm किंवा कस्टम पॅकेज परिमाणे

• 4-पोर्ट सर्क्युलेटर कॉन्फिगरेशन विनंती केल्यावर उपलब्ध

सानुकूल आवश्यकतांसाठी, कृपया आमच्या विक्री कार्यसंघाशी संपर्क साधा.

डेटाशीट आणि चाचणी अहवाल

प्रत्येक 850nm हाय पॉवर सर्कुलेटरला सर्वसमावेशक चाचणी अहवालासह पाठवले जाते ज्याचे दस्तऐवजीकरण मोजलेले कार्यप्रदर्शन मापदंड आहे. डेटाशीट PDF फाइलमध्ये तपशीलवार तपशील आणि कार्यप्रदर्शन वक्र समाविष्ट आहेत.

• प्रत्येक युनिटसह वैयक्तिक चाचणी अहवाल समाविष्ट केला आहे

डेटाशीट

कोट आणि पेमेंटच्या अटी

कोट अटी

•EXW (Ex Works): तुमच्याकडे DHL/UPS/FedEx खाते असल्यास शिफारस केली जाते. आम्ही तुमचे खाते वापरून पाठवतो; आमच्याकडून कोणतेही शिपिंग शुल्क आकारले जात नाही.

•डीएपी (ठिकाणी वितरित): तुमच्याकडे कुरिअर खाते नसल्यास, आम्ही प्रीपेड मालवाहतुकीसह शिपिंगची व्यवस्था करू शकतो.

•इतर अटी: कृपया चर्चा करण्यासाठी आमच्याशी संपर्क साधा.

पेमेंट अटी

•PayPal: नमुने आणि लहान ऑर्डरसाठी जलद आणि सुरक्षित पेमेंट

•T/T (बँक हस्तांतरण): सामान्य उत्पादन ऑर्डरसाठी मानक पेमेंट पद्धत

•अलिबाबा व्यापार हमी: खरेदीदार हमीसह ऑनलाइन व्यवहारांसाठी सुरक्षित ऑर्डर संरक्षण

•लवचिक पेमेंट अटी: दीर्घकालीन किंवा धोरणात्मक भागीदारांसाठी वाटाघाटीयोग्य

आघाडी वेळ

•मानक उत्पादन: ~10-15 कार्य दिवस

•सानुकूल कॉन्फिगरेशन: 15-20 कार्य दिवस

• व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा

•आंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

•त्वरित सेवा: विनंती केल्यावर उपलब्ध

ऑपरेशन नोट्स आणि हाताळणी

ESD संरक्षण

ऑप्टिकल सर्कुलेटर हे निष्क्रीय उपकरण असले तरी, कार्यप्रदर्शन आणि विश्वासार्हता राखण्यासाठी योग्य हाताळणी आवश्यक आहे.

• स्वच्छ, धूळमुक्त पृष्ठभागावर काम करा

•फायबरच्या शेवटच्या चेहऱ्यांना थेट स्पर्श करणे टाळा

•वापरात नसताना कनेक्टरवर धुळीच्या टोप्या ठेवा

•हँडलिंग आणि इंस्टॉलेशन दरम्यान योग्य ESD संरक्षण वापरा

फायबर हाताळणी

•फायबर जास्त वाकणे टाळा

•फायबर पिगटेल्स ओढू नका किंवा वळवू नका

•कनेक्शन करण्यापूर्वी फायबर कनेक्टर स्वच्छ करा

•कनेक्टर वापरात नसताना नेहमी डस्ट कॅप्स वापरा

•वापरण्यापूर्वी फायबर एंड-फेसच्या नुकसानीची तपासणी करा

पॉवर हँडलिंग विचार

• एकूण इनपुट पॉवर रेट केलेल्या कमाल पेक्षा जास्त नसल्याची खात्री करा

ओव्हरलोड टाळण्यासाठी योग्य पॉवर मॉनिटरिंग वापरा

•उच्च पॉवर स्तरांवर योग्य उष्णता नष्ट होण्यास अनुमती द्या

उच्च पॉवर सतत ऑपरेशनसाठी हीट सिंकवर माउंट करा

•टीप: कनेक्टर-सुसज्ज उपकरणांनी पॉवर हाताळणी कमी केली आहे (1W कमाल)

•पीक पॉवर रेटिंग ओलांडू शकतील अशा अचानक पॉवर स्पाइक टाळा

स्थापना आणि माउंटिंग

• 4 माउंटिंग होल वापरून सर्कुलेटर सुरक्षितपणे माउंट करा

•अतिरिक्त नुकसान कमी करण्यासाठी योग्य संरेखन सुनिश्चित करा

•फायबर बेंडिंग त्रिज्यासाठी पुरेशी जागा द्या

•विश्वसनीयतेसाठी निर्दिष्ट तापमान श्रेणीमध्ये कार्य करा (+10°C ते +50°C)

•फायबर पिगटेल्सवर यांत्रिक ताण टाळा

•योग्य सिग्नल रूटिंगसाठी योग्य पोर्ट अभिमुखता सुनिश्चित करा
