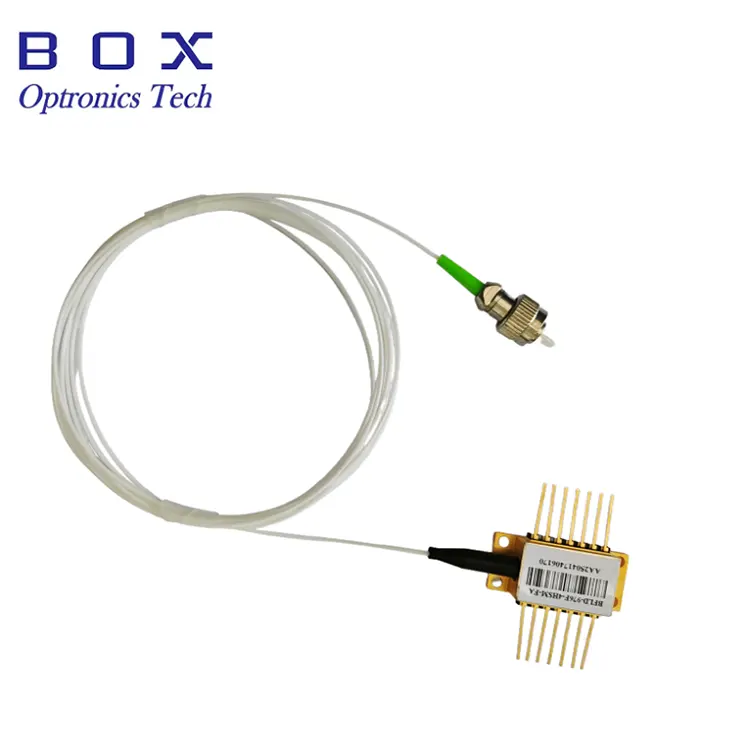

H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

बॉक्स ऑप्ट्रोनिक्स ट्यूनेबल डायोड लेसर शोषण स्पेक्ट्रोस्कोपी (TDLAS) वापरून हायड्रोजन सल्फाइड (H2S) शोधण्यासाठी डिझाइन केलेले 1582nm+/-1nm वितरित फीडबॅक लेसर ऑफर करते. H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर एकात्मिक थर्मोइलेक्ट्रिक कूलर (TEC), 10kΩ थर्मिस्टर, मॉनिटर फोटोडिओड आणि अंगभूत ऑप्टिकल आयसोलेटरसह उद्योग-मानक 14-पिन बटरफ्लाय पॅकेजमध्ये ठेवलेले आहे, 1582nm DFB °C 1582nm DFB लेझर तापमान 9°C तापमान प्रदान करते. गुणांक, 0.01nm/mA वर्तमान गुणांक) आणि विस्तृत केस तापमान श्रेणीमध्ये विश्वसनीय ऑपरेशन.

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन अवलोकन - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

Box Optronics कडून H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर हा हायड्रोजन सल्फाइड (H₂S) शोधण्यासाठी आणि फायबर ऑप्टिक सेन्सिंगसाठी डिझाइन केलेला उच्च-कार्यक्षमता MQW वितरित-फीडबॅक लेसर आहे. तरंगलांबीची अचूकता +/-1nm आहे, तरंगलांबी श्रेणी 1581–1583nm आहे आणि ती SM किंवा PM फायबरद्वारे 10mW किमान ऑप्टिकल आउटपुट पॉवर वितरीत करते. एकात्मिक TEC आणि 10kΩ थर्मिस्टर तरंगलांबी स्थिरीकरणास समर्थन देतात, तर 0.01nm/mA तरंगलांबी वर्तमान गुणांक सूक्ष्म तरंगलांबी ट्यूनिंग सक्षम करते. A ≥30dB ऑप्टिकल आयसोलेटर बॅक-रिफ्लेक्शन्स कमी करतो आणि दोन पिनआउट पर्यायांसह 14-पिन बटरफ्लाय पॅकेज लवचिक सिस्टीम एकत्रीकरण प्रदान करते.

प्रमुख वैशिष्ट्ये - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

· केंद्र तरंगलांबी: 1582nm , +/-1nm WL सहिष्णुता (श्रेणी 1581–1583nm)

· उच्च ऑप्टिकल आउटपुट पॉवर: 10mW / 20mW

· उच्च साइड-मोड सप्रेशन रेशो: ≥35dB किमान, 40dB टिपिकल (CW)

· अंगभूत ऑप्टिकल आयसोलेटर: ≥30dB अलगाव

· तरंगलांबी स्थिरीकरणासाठी इंटिग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC) आणि 10kΩ थर्मिस्टर

· उद्योग-मानक 14-पिन बटरफ्लाय पॅकेज, टाइप 1 आणि टाइप 2 पिनआउट पर्याय

· SM फायबर किंवा PM फायबर पिगटेल

टिपिकल ऍप्लिकेशन - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

TDLAS वापरून हायड्रोजन सल्फाइड (H2S) वायू शोधणे आणि निरीक्षण करणे

· H2S शोधण्यासाठी तरंगलांबी मॉड्यूलेशन स्पेक्ट्रोस्कोपी (WMS).

· औद्योगिक H₂S सुरक्षा आणि पर्यावरण निरीक्षण

· तेल आणि वायू, रासायनिक आणि सांडपाणी वायूचे विश्लेषण

· प्रक्रिया गॅस निरीक्षण आणि उत्सर्जन विश्लेषण

· एनआयआर स्पेक्ट्रोस्कोपी आणि गॅस विश्लेषणात्मक उपकरणे

· H₂S गॅस विश्लेषक आणि औद्योगिक सुरक्षा प्रणालींमध्ये OEM एकत्रीकरण

उत्पादन तपशील - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

परिपूर्ण कमाल रेटिंग

पॅरामीटर	प्रतीक	अट	मि.	टाइप करा.	कमाल	युनिट
स्टोरेज तापमान	टी.एस	-	-40	-	85	°C
ऑपरेटिंग केस तापमान	शीर्षस्थानी	-	-20	-	70	°C
फॉरवर्ड करंट	जर	CW	-	-	200	mA
लेझर रिव्हर्स व्होल्टेज	VLR	-	-	-	2	V
पीडी फॉरवर्ड करंट	IFPD	-	-	1.1	5	mA
पीडी रिव्हर्स व्होल्टेज	VRPD	-	-	5	10	V
TEC चालू	ITEC	-	-	0.8	1.5	A
टीईसी व्होल्टेज	VTEC	-	-	1.5	3.5	V

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (T = 25°C लेसर तापमान)

पॅरामीटर	प्रतीक	चाचणी स्थिती	मि.	टाइप करा.	कमाल	युनिट
केंद्र तरंगलांबी	λc	TL=15~35°C, CW	1581	1582	1583	nm
ऑप्टिकल आउटपुट पॉवर	PO	-	10	-	-	mW
थ्रेशोल्ड वर्तमान	आयटीएच	-	-	10	35	mA
उतार कार्यक्षमता	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
कार्यरत वर्तमान	आयओपी	PO=10mW, CW	-	100	120	mA
स्पेक्ट्रल रेषा रुंदी	LW	FWHM	-	3	-	MHz
लेसर फॉरवर्ड व्होल्टेज	VF	CW, PO=10mW	-	1.2	3.0	V
गडद प्रवाहाचे निरीक्षण करा	आयडी	-	-	-	0.1	μA
बँडविड्थ (-3dB)	BW	-	-	2.5	-	GHz
साइड-मोड सप्रेशन रेशो	SMSR	CW	35	40	-	dB
ऑप्टिकल अलगाव	-	-10	30	-	-	dB
सापेक्ष तीव्रता आवाज	RIN	CW, PO=5mW	-	-145	-	dB/Hz
TEC सेट तापमान	टी.एस	-	15	-	35	°C
इनपुट प्रतिबाधा	ZIN	-	22	25	28	Ω
थर्मिस्टर करंट	आयटीसी	-	10	-	100	μA
थर्मिस्टर प्रतिकार	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC चालू	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
टीईसी व्होल्टेज	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC क्षमता	ΔT	Tc=70°C	-	-	50	°C
तरंगलांबी प्रवाह (EOL)	Δλ	25 वर्षांचे आयुष्य	-	-	±0.1	nm
तरंगलांबी तापमान गुणांक	Δλ/ΔT	TEC 15°C ते 35°C	-	0.09	-	nm/°C
तरंगलांबी वर्तमान गुणांक	Δλ/ΔI	-	-	0.01	-	nm/mA

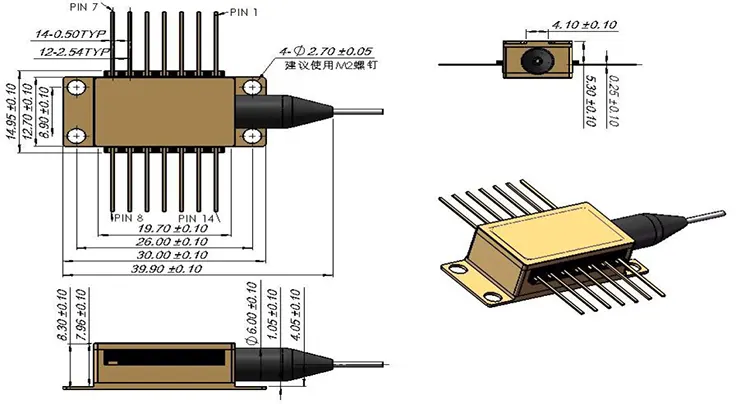

पॅकेज आणि पिन व्याख्या - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

टाइप 1 पिन कॉन्फिगरेशन

पिन	वर्णन	पिन	वर्णन
1	थर्मिस्टर	14	NC (कोणतेही कनेक्शन नाही)
2	थर्मिस्टर	13	लेसर एनोड (+)
3	लेझर डीसी बायस (कॅथोड) (-)	12	लेझर आरएफ कॅथोड (-)
4	पीडी मॉनिटर एनोड (-)	11	लेसर एनोड (+)
5	पीडी मॉनिटर कॅथोड (+)	10	NC (कोणतेही कनेक्शन नाही)
6	TEC (+)	9	केस ग्राउंड
7	TEC (-)	8	केस ग्राउंड

टाइप 2 पिन कॉन्फिगरेशन

पिन	वर्णन	पिन	वर्णन
1	TEC (+)	14	TEC (-)
2	थर्मिस्टर	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	NC (कोणतेही कनेक्शन नाही)
4	पीडी मॉनिटर कॅथोड (+)	11	लेझर कॅथोड (-)
5	थर्मिस्टर	10	लेसर एनोड (+)
6	NC (कोणतेही कनेक्शन नाही)	9	NC (कोणतेही कनेक्शन नाही)
7	NC (कोणतेही कनेक्शन नाही)	8	NC (कोणतेही कनेक्शन नाही)

ऑर्डरिंग माहिती - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

मॉडेल नामकरण

BFLD - XXXX - XX - XX - XX (-X)

उदाहरण: BFLD-1582-10SM-FA

फील्ड	कोड	वर्णन
लेसर प्रकार	बीएफएलडी	डीएफबी लेसर डायोड मालिका
तरंगलांबी	1582	1582nm (सुध्दा उपलब्ध: 1310, 1550, CWDM, इतर तरंगलांबी)
आउटपुट पॉवर	10	10mW (सुध्दा उपलब्ध: 20mW, सानुकूलित)
फायबर प्रकार	SM/PM	SM = सिंगल-मोड (SMF-28e); पीएम = ध्रुवीकरण राखणे
कनेक्टर प्रकार	FA/SA	FA = FC/APC; SA = SC/APC; इतर कनेक्टर उपलब्ध
पिनआउट	NULL/2	NULL = प्रकार 1 (डिफॉल्ट); 2 = प्रकार 2

डेटाशीट आणि टेस्टशीट - H2S गॅस सेन्सिंगसाठी 1582nm DFB लेसर

डेटाशीट

चाचणीपत्रक

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: H₂S गॅस सेन्सिंगसाठी 1582nm योग्य का आहे?

A: 1582nm तरंगलांबी प्रदेशात H₂S शोषण वैशिष्ट्ये आहेत आणि DFB लेसर आणि TDLAS/QEPAS तंत्रांचा वापर करून H₂S शोध काढण्यासाठी प्रात्यक्षिक केले गेले आहे. TDLAS मध्ये, लेसर तरंगलांबी लक्ष्य अवशोषण रेषेवर स्कॅन केली जाते आणि H₂S एकाग्रता निर्धारित करण्यासाठी परिणामी शोषणाचे विश्लेषण केले जाते. 1582nm क्षेत्र मानक फायबर-ऑप्टिक घटक आणि परिपक्व DFB लेसर तंत्रज्ञानाशी सुसंगत आहे. एक अरुंद रेषा रुंदी आणि उच्च SMSR स्पेक्ट्रोस्कोपिक शोधासाठी अचूक तरंगलांबी नियंत्रण सक्षम करते.

प्रश्न: गॅस सेन्सिंग सिस्टमसाठी अंगभूत ऑप्टिकल आयसोलेटर का महत्त्वाचे आहे?

A: फायबर कनेक्टर, गॅस सेल, बीम स्प्लिटर आणि इतर ऑप्टिकल घटकांचे बॅक-रिफ्लेक्शन ऑप्टिकल फीडबॅक देऊ शकतात, ज्यामुळे आउटपुट पॉवर चढउतार, मोड अस्थिरता आणि तरंगलांबी अस्थिरता येते. ≥30dB अलगाव असलेले अंगभूत ऑप्टिकल आयसोलेटर ऑप्टिकल फीडबॅक दाबून टाकते आणि स्थिर लेसर ऑपरेशन आणि मापन बेसलाइन राखण्यात मदत करते. फायबर-आधारित TDLAS प्रणालींमध्ये लक्षणीय ऑप्टिकल रिफ्लेक्शन्ससह त्याची प्रभावीता विशेषतः मौल्यवान आहे.

प्रश्न: किमान ऑर्डर प्रमाण (MOQ) किती आहे?

A: MOQ 1pc आहे. R&D, प्रोटोटाइपिंग आणि प्रारंभिक मूल्यमापनासाठी लहान प्रमाणात उपलब्ध आहेत, तर गॅस विश्लेषक उत्पादन आणि OEM प्रोग्रामसाठी मोठ्या प्रमाणात समर्थन दिले जाऊ शकते. तुमच्या आवश्यक प्रमाणात आधारित किंमतीसाठी आमच्या विक्री संघाशी संपर्क साधा.

प्रश्न: मला वेगळ्या वायू प्रजातींसाठी सानुकूल तरंगलांबी मिळू शकते?

उ: होय. Box Optronics TDLAS आणि इतर स्पेक्ट्रोस्कोपिक ऍप्लिकेशन्ससाठी गॅस शोषण वैशिष्ट्यांशी जुळलेल्या विविध तरंगलांबींवर DFB लेसर ऑफर करते. उपलब्ध तरंगलांबीमध्ये H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ आणि इतर वायूंसाठी उपाय समाविष्ट आहेत. व्यवहार्यता पुनरावलोकन आणि कोटेशनसाठी आपल्या लक्ष्यित वायू आणि तरंगलांबी आवश्यकतांसह आमच्याशी संपर्क साधा.
