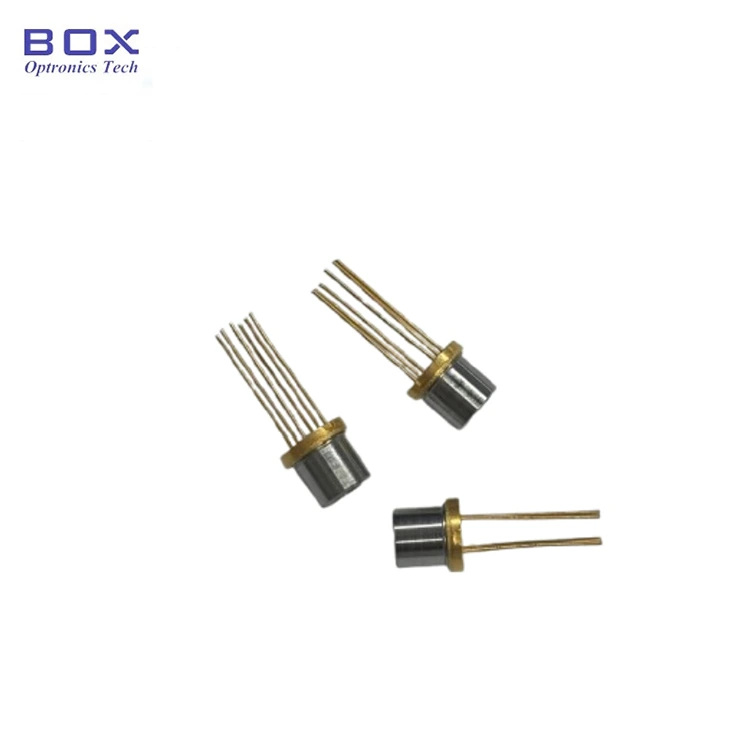

1392nm DFB लेसर डायोड TO-CAN

उत्पादन विहंगावलोकन -1392nm DFB लेसर डायोड TO-CAN

Box Optronics मधील 1392nm DFB लेझर डायोड TO-CAN (मॉडेल: BLD-D1392.5TO60-AL) मध्ये 1392.5nm केंद्र तरंगलांबी (1391.5–1393.5nm) आणि 5mm एस्फेरिक 7 मिमी एस्फेरिक लांबीद्वारे 5mW ऑप्टिकल आउटपुट आहे. फ्री-स्पेस ऑप्टिकल कपलिंगसाठी डिझाइन केलेले, हे 1392nm DFB लेसर डायोड गॅस सेल कपलिंग, गॅस विश्लेषण आणि ऑप्टिकल सेन्सिंग सिस्टम एकत्रीकरणासाठी योग्य आहे.

एकात्मिक TEC आणि थर्मिस्टर तरंगलांबी स्थिरीकरणासाठी तापमान नियंत्रणास समर्थन देतात. 6-पिन कॉन्फिगरेशनसह हर्मेटिक TO60 मेटल पॅकेज गॅस विश्लेषक आणि औद्योगिक ऑप्टिकल सेन्सिंग उपकरणांसाठी कॉम्पॅक्ट आणि मजबूत फॉर्म घटक प्रदान करते.

प्रमुख वैशिष्ट्ये -1392nm DFB लेसर डायोड TO-CAN

· मध्य तरंगलांबी: 1392.5nm (श्रेणी 1391.5–1393.5nm),+/-1nmh उच्च तरंगलांबी अचूकता

· उच्च ऑप्टिकल आउटपुट पॉवर: 5mW किमान

· कमी थ्रेशोल्ड करंट

· इंटिग्रेटेड थर्मोइलेक्ट्रिक कूलर (TEC), थर्मिस्टर

· एस्फेरिक लेन्स आउटपुटसह कॉम्पॅक्ट TO60 हर्मेटिक पॅकेज

टिपिकल ऍप्लिकेशन्स-1392nm DFB लेझर डायोड TO-CAN

TDLAS वापरून पाण्याची वाफ (H₂O) शोधणे

· फ्री-स्पेस गॅस सेल स्पेक्ट्रोस्कोपी

· गॅस विश्लेषकांसाठी 1392nm DFB लेसर स्रोत

· औद्योगिक प्रक्रिया ओलावा निरीक्षण

· ऑप्टिकल गॅस सेन्सिंग आणि स्पेक्ट्रोस्कोपी साधने

· फोटोनिक्स संशोधन आणि OEM गॅस विश्लेषण प्रणाली

उत्पादन तपशील -1392nm DFB लेसर डायोड TO-CAN

परिपूर्ण कमाल रेटिंग

इलेक्ट्रो-ऑप्टिकल वैशिष्ट्ये (T = 25°C)

TEC वैशिष्ट्ये

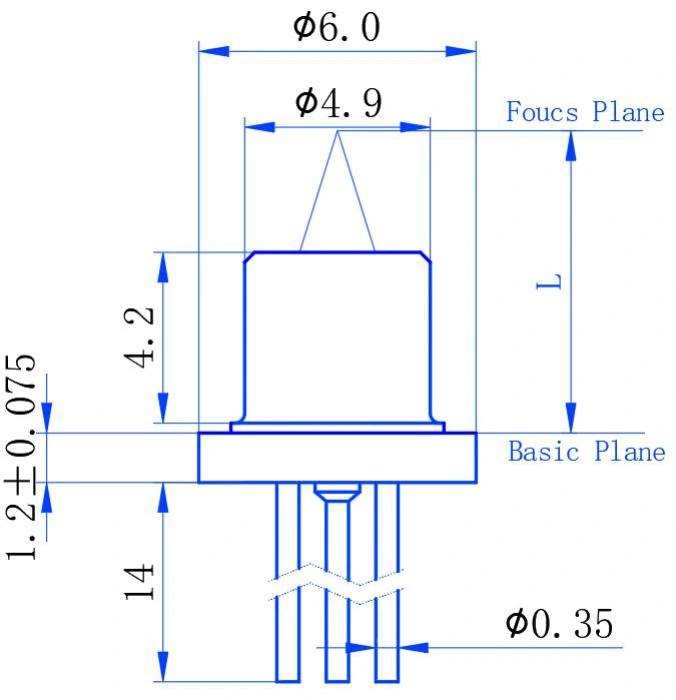

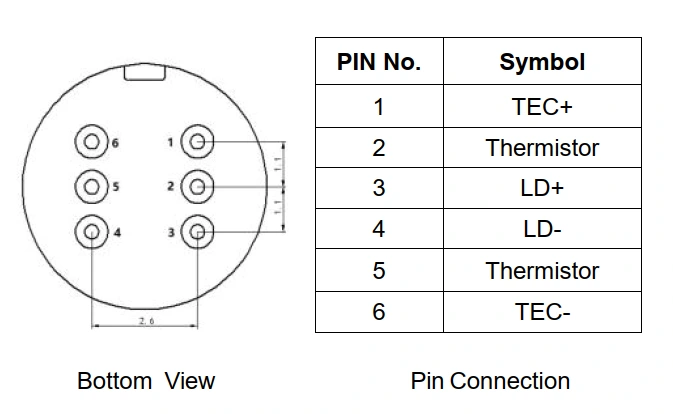

पॅकेज आणि पिन व्याख्या

ऑर्डरिंग माहिती -1392nm DFB लेसर डायोड TO-CAN

मॉडेल नामकरण

BLD - D XXXX ते XX - X

उदाहरण: BLD-D1392.5TO60-AL

डेटाशीट -1392nm DFB लेसर डायोड TO-CAN

डेटाशीट

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न: 1392nm DFB लेसरने कोणता वायू शोधला जाऊ शकतो?

A: 1392nm तरंगलांबी सामान्यतः पाण्याची वाफ (H₂O) शोषण स्पेक्ट्रोस्कोपीसाठी वापरली जाते आणि ती TDLAS-आधारित आर्द्रता आणि पाण्याची वाफ शोधण्यासाठी लागू केली जाऊ शकते. गॅस एकाग्रता, ऑप्टिकल पथ लांबी आणि सिस्टम डिझाइनच्या आधारावर विशिष्ट शोषण लाइन आणि ऑपरेटिंग परिस्थितीचे मूल्यांकन केले पाहिजे. बॉक्स ऑप्ट्रॉनिक्स विविध गॅस सेन्सिंग आवश्यकतांसाठी इतर तरंगलांबींवर डीएफबी लेसर डायोड देखील ऑफर करते.

प्रश्न: या TO60 DFB लेसर आणि फुलपाखरू-पॅकेज केलेल्या DFB लेसरमध्ये काय फरक आहे?

A: मुख्य फरक म्हणजे पॅकेज स्वरूप, ऑप्टिकल इंटरफेस आणि किंमत.

TO60 आवृत्तीमध्ये फ्री-स्पेस ऑप्टिकल कपलिंगसाठी एकात्मिक TEC, थर्मिस्टर आणि एस्फेरिक लेन्ससह कॉम्पॅक्ट हर्मेटिक मेटल-कॅन पॅकेज आहे.

बटरफ्लाय डीएफबी लेसर सामान्यत: फायबर-पिगटेल आउटपुटसह उपलब्ध असतात आणि कॉन्फिगरेशनवर अवलंबून, ऑप्टिकल आयसोलेटर आणि मॉनिटर फोटोडिओड सारख्या अतिरिक्त कार्ये एकत्रित करू शकतात.

त्याच्या सोप्या पॅकेजसह आणि फ्री-स्पेस ऑप्टिकल आउटपुटसह, TO60 आवृत्ती गॅस सेन्सिंग आणि इतर अनुप्रयोगांसाठी अधिक किफायतशीर पर्याय प्रदान करते जिथे फायबर कपलिंग आणि अतिरिक्त एकात्मिक कार्ये आवश्यक नाहीत. निवड आवश्यक ऑप्टिकल कपलिंग पद्धत, पॅकेज आकार आणि सिस्टम आर्किटेक्चरवर अवलंबून असते.

प्रश्न: एकात्मिक TEC गॅस शोध कार्यप्रदर्शन कसे सुधारते?

A: एकात्मिक TEC आणि 10kΩ थर्मिस्टर DFB लेसरसाठी तापमान नियंत्रण प्रदान करतात, स्थिर ऑपरेटिंग परिस्थिती राखण्यात आणि तापमानातील फरकांमुळे होणारी तरंगलांबी कमी करण्यास मदत करतात. TDLAS प्रणालींमध्ये तापमान नियंत्रण महत्त्वाचे आहे कारण लेसर तरंगलांबी लक्ष्य शोषण वैशिष्ट्यासह संरेखित असणे आवश्यक आहे. TEC वैशिष्ट्यांचा लेसर ऑपरेटिंग तापमान श्रेणी आणि संपूर्ण गॅस सेन्सिंग सिस्टमच्या आवश्यकतांसह विचार केला पाहिजे.

संबंधित उत्पादने

· 1392nm 10mW DFB बटरफ्लाय लेसर डायोड

· 760nm 10mW DFB बटरफ्लाय लेसर डायोड

· 1512nm 10mW DFB 14-पिन बटरफ्लाय लेसर

· CO2 सेन्सिंगसाठी 1574nm DFB लेसर डायोड

· 1 मिमी सक्रिय क्षेत्र InGaAs पिन फोटोडायोड

ऑपरेशन नोट्स आणि हाताळणी

· लेझर डायोड हे इलेक्ट्रोस्टॅटिक डिस्चार्ज (ESD) संवेदनशील उपकरणे आहेत. हाताळणी दरम्यान योग्य ESD संरक्षण प्रक्रिया नेहमी पाळल्या पाहिजेत.

· इलेक्ट्रोस्टॅटिक नुकसान टाळण्यासाठी मॉड्यूल सामान्य सेमीकंडक्टर उपकरणांप्रमाणेच हाताळले पाहिजेत. सुरक्षित ठेवण्यासाठी आणि वाहून नेण्यासाठी, मॉड्यूल्स ESD-प्रूफ सामग्रीसह पॅक केले पाहिजेत.

· पीसीबीवर मॉड्यूल एकत्र करण्यासाठी, वर्कबेंच, सोल्डरिंग लोह आणि मानवी शरीर ग्राउंड केले पाहिजे.

· न वापरलेली उपकरणे शिफारस केलेल्या स्टोरेज तापमानात (-40°C ते +85°C) ESD-सुरक्षित पॅकेजिंगमध्ये ठेवा.

· 100mA कमाल फॉरवर्ड करंट आणि 2V कमाल फॉरवर्ड व्होल्टेजसह, डेटाशीटमध्ये निर्दिष्ट केलेली परिपूर्ण कमाल रेटिंग ओलांडू नका.

· नेहमी वर्तमान मर्यादित आणि ओव्हर-व्होल्टेज संरक्षणासह लेसर डायोड ड्रायव्हर वापरा.

· इष्टतम कार्यप्रदर्शन आणि तरंगलांबी स्थिरतेसाठी लेझर ड्राइव्ह करंट लागू करण्यापूर्वी TEC तापमान स्थिरीकरण सक्षम करा.

· दूषित होण्यापासून रोखण्यासाठी एस्फेरिक लेन्सच्या पृष्ठभागाला उघड्या बोटांनी स्पर्श करणे टाळा. साफसफाईची आवश्यकता असल्यास, आयसोप्रोपाइल अल्कोहोल (IPA) आणि लिंट-फ्री स्वॅब वापरा.

· सोल्डर रीफ्लो तापमान: 10 सेकंदांसाठी कमाल 260°C. जास्त सोल्डरिंग वेळ किंवा तापमान टाळा.
