बॉक्स ऑप्ट्रॉनिक्सचे ऑप्टिकल पॉवर मीटर हे अचूक ऑप्टिकल पॉवर शोध आणि विश्लेषणासाठी इंजिनियर केलेले उच्च-कार्यक्षमता ऑप्टोइलेक्ट्रॉनिक मापन साधन आहे. उच्च-गुणवत्तेचे सिलिकॉन (Si) आणि इंडियम गॅलियम आर्सेनाइड (InGaAs) फोटोडायोड डिटेक्टरच्या आसपास तयार केलेले, आमचे पॉवर मीटर अल्ट्राव्हायोलेट, दृश्यमान, जवळ-अवरक्त आणि मध्य-अवरक्त वर्णपट श्रेणींमध्ये अचूक, विश्वासार्ह मोजमाप देतात.
या मालिकेत प्रयोगशाळा आणि उत्पादन चाचणीसाठी बेंचटॉप मल्टी-चॅनल मॉडेल (PM-MC-4-B5) आणि फील्ड चाचणी आणि ऑन-साइट कॅलिब्रेशनसाठी कॉम्पॅक्ट हँडहेल्ड सिंगल-चॅनेल मॉडेल्स (PM-SC-1-HD) यांचा समावेश आहे. सर्व युनिट्समध्ये अंतर्ज्ञानी टच-स्क्रीन इंटरफेस, रिअल-टाइम सांख्यिकीय विश्लेषण (वर्तमान, किमान, कमाल, सरासरी, पीक-टू-पीक, मानक विचलन) आणि PC-आधारित डेटा संपादन आणि विश्लेषणासाठी USB कनेक्टिव्हिटी वैशिष्ट्यीकृत आहे. वेगवेगळ्या तरंगलांबी बँड्स आणि पॉवर रेंजला सपोर्ट करणारे अदलाबदल करण्यायोग्य डिटेक्टर हेड्स, एकसमान बीम कलेक्शनसाठी पर्यायी इंटिग्रेटिंग स्फेअर डिझाइन्स आणि लवचिक फायबर कपलिंग ॲक्सेसरीज (बेअर फायबर ॲडॉप्टर आणि FC फायबर ॲडॉप्टर), आमचे ऑप्टिकल पॉवर मीटर विशिष्ट आवश्यकता पूर्ण करण्यासाठी कॉन्फिगर केले जाऊ शकतात.
● उच्च मापन रिझोल्यूशन: अचूक पॉवर रीडिंगसाठी 0.001dB
● वाइड पॉवर रेंज: 1nW~10mW किंवा 10uW~10W
● विस्तृत तरंगलांबी कव्हरेज: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)
● एकाधिक फॉर्म घटक: बेंचटॉप (4-चॅनेल) आणि हँडहेल्ड (1-चॅनेल) कॉन्फिगरेशन उपलब्ध
● अंगभूत पॉवर सांख्यिकीय विश्लेषण: वर्तमान मूल्य, किमान, कमाल, सरासरी, पीक-टू-पीक, मानक विचलन
● कॉन्फिगर करण्यायोग्य डेटा सॅम्पलिंग अंतराल: 0.1s ते 1s
● रीअल-टाइम डिस्प्लेसह अंतर्ज्ञानी टच-स्क्रीन वापरकर्ता इंटरफेस
● डेटा लॉगिंग आणि ग्राफिकल विश्लेषणासाठी होस्ट सॉफ्टवेअरसह USB कनेक्टिव्हिटी
● एनालॉग व्होल्टेज आउटपुट (0~2.5V) BNC/SMA मार्गे
● बेअर फायबर अडॅप्टर (BFA) आणि FC फायबर अडॅप्टर (FCA) ॲक्सेसरीजशी सुसंगत
● कॉम्पॅक्ट, खडबडीत डिझाइन प्रयोगशाळा आणि औद्योगिक वातावरण दोन्हीसाठी योग्य
● मापन अनिश्चितता: ±5%
● ऑप्टिकल घटक चाचणी आणि वैशिष्ट्यीकरण (लेसर डायोड, फायबर, ॲम्प्लीफायर्स, आयसोलेटर)
● लेसर पॉवर आउटपुट सत्यापन आणि स्थिरता निरीक्षण
● फायबर ऑप्टिक प्रणाली संरेखन आणि नुकसान मोजमाप
● फोटोनिक्स आणि ऑप्टोइलेक्ट्रॉनिक्समधील संशोधन आणि विकास प्रयोगशाळा
● औद्योगिक लेसर उत्पादन लाइन गुणवत्ता नियंत्रण आणि चाचणी
● ऑप्टिकल सेन्सर कॅलिब्रेशन आणि प्रमाणीकरण
● दूरसंचार घटक चाचणी (CWDM, DWDM, ट्रान्सीव्हर्स)
● शैक्षणिक आणि विद्यापीठाच्या ऑप्टिकल प्रयोगशाळा
● फील्ड सेवा आणि साइटवरील उपकरणे कॅलिब्रेशन
|
पॅरामीटर |
युनिट |
PMS-4011-2040 |
PMS-9016-6010 |
PMS-9016-2043 |
PMS-1122-2040 |
|
डिटेक्टर प्रकार |
- |
सी फोटोडायोड |
InGaAs Photodiode |
InGaAs Photodiode |
InGaAs Photodiode |
|
समाकलित करणे |
- |
होय |
नाही |
होय |
होय |
|
ऑपरेटिंग तरंगलांबी |
nm |
४००~११०० |
९००~१६५० |
९००~१६५० |
११००~२२०० |
|
ऑप्टिकल छिद्र |
मिमी |
Ø12 |
Ø12 |
Ø12 |
Ø12 |
|
पॉवर मापन श्रेणी |
dBm |
-२०~+४० |
-६०~+१० |
-२०~+४३ |
-२०~+४० |
|
इनपुट ॲक्सेसरीज |
- |
BFA किंवा FCA |
BFA किंवा FCA |
BFA किंवा FCA |
BFA किंवा FCA |
|
डिटेक्टर केबलची लांबी |
m |
1.5 |
1.5 |
1.5 |
1.5 |
|
कम्युनिकेशन पोर्ट |
- |
DB9 पिन |
DB9 पिन |
DB9 पिन |
DB9 पिन |
|
परिमाण (W×D×H) |
मिमी |
६५×६७.५×७४ |
७५×९३×४७.५ |
६५×६७.५×७४ |
६५×६७.५×७४ |
|
पॅरामीटर |
युनिट |
PM-MC-4-B5 (बेंचटॉप) |
PM-SC-1-HD (हातात) |
|
पॅकेज प्रकार |
- |
बेंचटॉप |
हाताशी |
|
चॅनेलची संख्या |
- |
4 |
1 |
|
मोजमाप ठराव |
dB |
0.001 |
0.001 |
|
मापन अनिश्चितता |
% |
±5 |
±5 |
|
डेटा सॅम्पलिंग अंतराल |
s |
0.1~1 (कॉन्फिगर करण्यायोग्य) |
0.1~1 (कॉन्फिगर करण्यायोग्य) |
|
सांख्यिकीय विश्लेषण |
- |
वर्तमान, किमान, कमाल, एव्हर., पीक-पीक, मानक विचलन |
|
|
नियंत्रण पद्धत |
- |
टच स्क्रीन / DB9 महिला |
टच स्क्रीन / DB9 महिला |
|
होस्ट परिमाण (W×D×H) |
मिमी |
285×200×150 |
130×37×90 |
|
ॲनालॉग व्होल्टेज आउटपुट श्रेणी |
V |
0~2.5 |
0~2.5 |
|
ॲनालॉग आउटपुट पोर्ट |
- |
BNC |
SMA |
|
पीसी कम्युनिकेशन पोर्ट |
- |
यूएसबी |
यूएसबी |
|
ऑपरेटिंग तापमान |
°C |
-5 ~ +55 |
-5 ~ +55 |
|
आर्द्रता श्रेणी |
% RH |
0 ~ 70 |
0 ~ 70 |
|
वीज पुरवठा |
- |
AC 100~240V, <15W |
AC 100~240V, <15W |
|
पॅरामीटर |
बेअर फायबर अडॅप्टर (BFA) |
FC फायबर अडॅप्टर (FCA) |
|
ऍक्सेसरीचा प्रकार |
बेअर फायबर अडॅप्टर |
एफसी फायबर अडॅप्टर |
|
फिक्सेशन पद्धत |
चुंबकीय आकर्षण |
अंतर्गत धागा |
|
पकडणारा फायबर व्यास |
250μm; 400μm; 1000μm |
FC, वाइड की |
|
सुसंगत डिटेक्टर |
PMS सर्व मालिका |
PMS सर्व मालिका |
|
परिमाण |
50×30.7×25.8 मिमी |
Ø30 मिमी |
ऑप्टिकल पॉवर मीटर हे एक अचूक ऑप्टोइलेक्ट्रॉनिक इन्स्ट्रुमेंट आहे जे ऑप्टिकल सिग्नलची शक्ती मोजण्यासाठी डिझाइन केलेले आहे, विशेषत: लेसर, प्रकाश-उत्सर्जक डायोड (LEDs), किंवा फायबर-ऑप्टिक ट्रान्समिशन सिस्टम.
यात दोन प्राथमिक घटक असतात: एक कॅलिब्रेटेड फोटोडिओड सेन्सर हेड जे येणाऱ्या ऑप्टिकल पॉवरला विद्युत प्रवाहात रूपांतरित करते आणि एक डिस्प्ले/प्रोसेसिंग युनिट जे वॅट्स (W), मिलीवॅट्स (mW), किंवा डेसिबल्स सारख्या युनिट्समध्ये वाढवते, डिजिटायझ करते आणि प्रदर्शित करते.
ऑप्टिकल पॉवर मीटर हे फोटोनिक्स संशोधन, फायबर ऑप्टिक कम्युनिकेशन्स, लेसर मॅन्युफॅक्चरिंग आणि गुणवत्ता नियंत्रणातील मूलभूत साधने आहेत. ते लेसर आउटपुट कॅरेक्टरायझेशन, फायबर इन्सर्टेशन लॉस मापन, ऑप्टिकल ॲम्प्लिफायर आउटपुट पॉवर आणि गेन मापन आणि सिस्टम-स्तरीय पॉवर बजेट पडताळणीसाठी वापरले जातात.
डिटेक्टर सामग्रीची निवड (दृश्यमान/NIR साठी सिलिकॉन, NIR/SWIR साठी InGaAs) उपकरणाची तरंगलांबी श्रेणी आणि संवेदनशीलता निर्धारित करते.
Box Optronics अदलाबदल करण्यायोग्य डिटेक्टर हेड्स आणि दोन होस्ट युनिट पर्यायांसह मॉड्यूलर ऑप्टिकल पॉवर मीटर प्लॅटफॉर्म ऑफर करते, ज्यामुळे ग्राहकांना त्यांच्या विशिष्ट मापन आवश्यकतांसाठी ऑप्टिमाइझ केलेली सिस्टम कॉन्फिगर करता येते:
• PMS-4011-2040: -20~+40dBm (10μW~10W) च्या पॉवर रेंजसह 400~1100nm, एकात्मिक गोलासह सिलिकॉन फोटोडायोड डिटेक्टर. दृश्यमान आणि जवळ-अवरक्त लेसर पॉवर मापनांसाठी आदर्श.

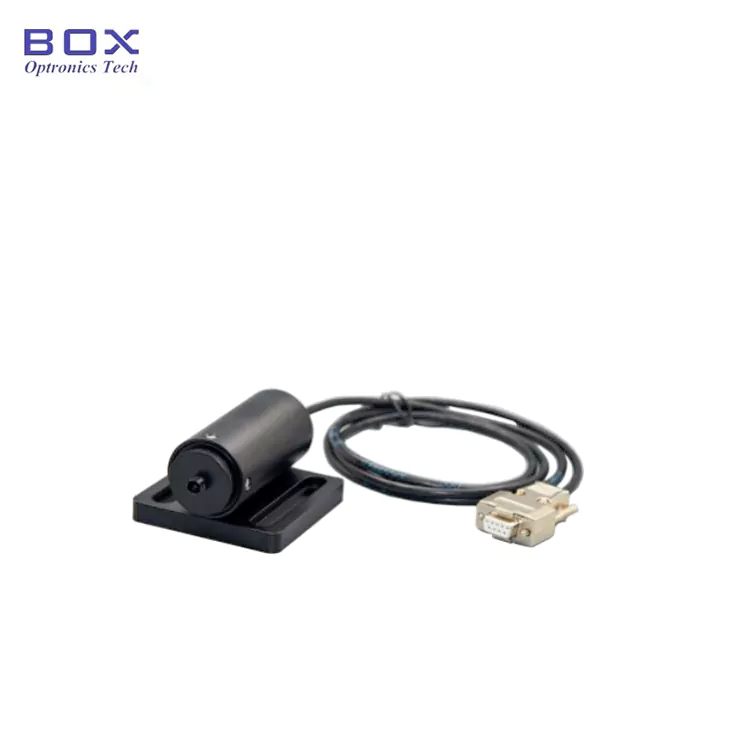

• PMS-9016-6010: InGaAs फोटोडिओड डिटेक्टर (एकत्रित करणारा गोल नाही), -60~+10dBm (1nW~10mW) च्या विस्तारित लो-पॉवर श्रेणीसह 900~1650nm कव्हर करतो. उच्च-संवेदनशीलता दूरसंचार-बँड मापनांसाठी ऑप्टिमाइझ केलेले.
• PMS-9016-2043: -20~+43dBm (10μW~20W) च्या विस्तृत पॉवर रेंजसह 900~1650nm कव्हर, इंटिग्रेटिंग स्फेअरसह InGaAs फोटोडिओड डिटेक्टर. सामान्य उद्देश दूरसंचार आणि डेटाकॉम चाचणीसाठी योग्य.
• PMS-1122-2040: -20~+40dBm (10μW~10W) च्या पॉवर रेंजसह 1100~2200nm कव्हर, इंटिग्रेटिंग स्फेअरसह एक्सटेंडेड-वेव्हलेंथ InGaAs फोटोडायोड डिटेक्टर. शॉर्ट-वेव्ह इन्फ्रारेड (SWIR) अनुप्रयोगांसाठी डिझाइन केलेले.

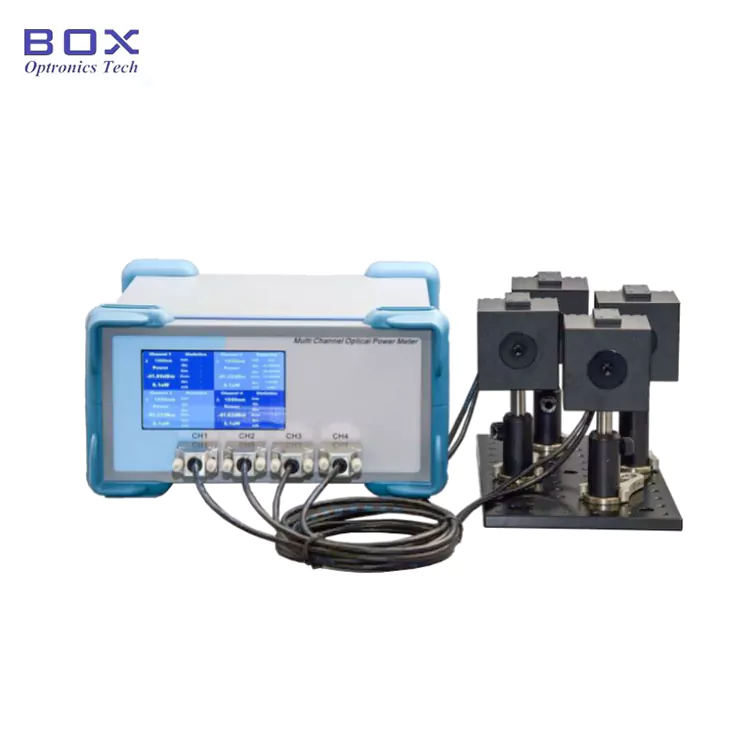

• PM-MC-4-B5 (बेंचटॉप मल्टी-चॅनेल): मोठ्या टच-स्क्रीन डिस्प्लेसह चार-चॅनल बेंचटॉप युनिट, चार डिटेक्टर चॅनेलच्या एकाचवेळी मापनास समर्थन देते. प्रयोगशाळा सेटअप, उत्पादन चाचणी स्टेशन आणि मल्टी-पॉइंट मॉनिटरिंग आवश्यक असलेल्या अनुप्रयोगांसाठी आदर्श.

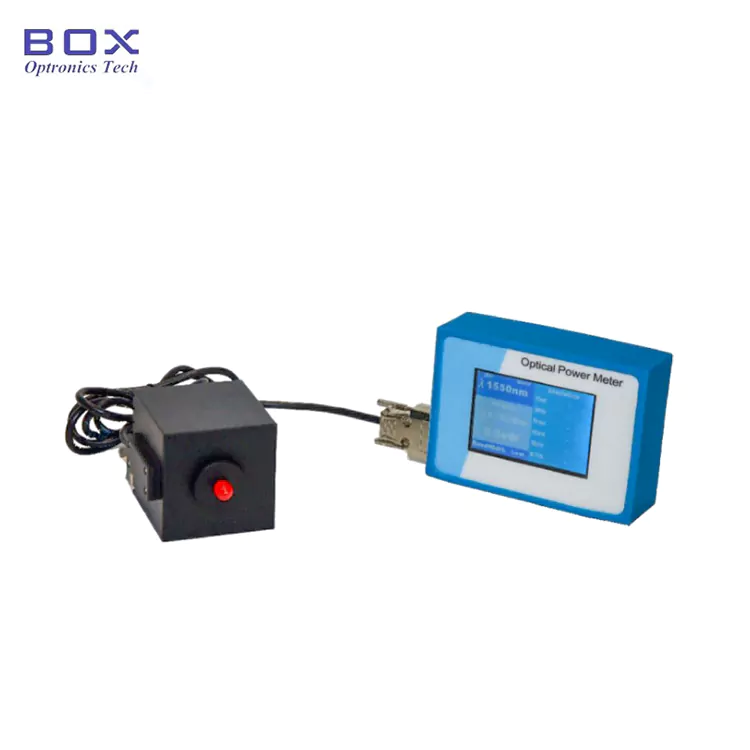

• PM-SC-1-HD (हँडहेल्ड सिंगल-चॅनेल): पोर्टेबिलिटी आणि फील्ड वापरासाठी डिझाइन केलेले, टच-स्क्रीन इंटरफेससह कॉम्पॅक्ट सिंगल-चॅनेल हँडहेल्ड युनिट. ऑन-साइट कॅलिब्रेशन, फील्ड सर्व्हिस आणि मोबाइल टेस्टिंग ॲप्लिकेशनसाठी योग्य.
PM - XX - X - XX
उदाहरण: PM-MC-4-B5
|
फील्ड |
कोड |
वर्णन |
|
उत्पादन मालिका |
पीएम |
वीज मीटर |
|
चॅनेल प्रकार |
MC/SC |
MC: मल्टी-चॅनल, SC: सिंगल-चॅनेल |
|
चॅनल संख्या |
1/4 |
1: 1 चॅनेल, 4: 4 चॅनेल |
|
पॅकेज प्रकार |
B5 / HD |
B5: बेंचटॉप, एचडी: हँडहेल्ड |
पीएमएस - XXXX - XXXX - XX
उदाहरण: PMS-9016-2040-FC
|
फील्ड |
कोड |
वर्णन |
|
उत्पादन मालिका |
पीएमएस |
पॉवर मीटर सेन्सर |
|
तरंगलांबी बँड |
4011 / 9016 / 1122 |
4011: 400-1100nm, 9016: 900-1650nm, 1122: 1100-2200nm |
|
पॉवर श्रेणी |
2040 / 6010 / 2043 |
2040: -20~+40dBm, 2043: -20~+43dBm, 6010: -60~+10dBm |
|
ऑप्टिकल पोर्ट |
FC/BFA |
FC: FC अडॅप्टर, BFA: बेअर फायबर अडॅप्टर |
· USB इंटरफेसद्वारे रिमोट कंट्रोल.पीसी सॉफ्टवेअर डाउनलोड लिंक खरेदीसह समाविष्ट आहे.
· EXW
· डीएपी
· FOB
· इतर अटी: कृपया चर्चा करण्यासाठी आमच्याशी संपर्क साधा.
· PayPal: नमुने आणि लहान ऑर्डरसाठी जलद आणि सुरक्षित पेमेंट
· टी/टी (बँक हस्तांतरण): सामान्य उत्पादन ऑर्डरसाठी मानक पेमेंट पद्धत
· अलिबाबा व्यापार आश्वासन: खरेदीदार हमीसह ऑनलाइन व्यवहारांसाठी सुरक्षित ऑर्डर संरक्षण
· क्रेडिट कार्ड: PayPal आणि Alibaba प्लॅटफॉर्मद्वारे उपलब्ध
· लवचिक पेमेंट अटी: वाटाघाटीयोग्य
· मानक युनिट्स (इन-स्टॉक मॉडेल): 3~5 कामकाजाचे दिवस
· मानक उत्पादन: 10~15 कार्य दिवस
· व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा
· आंतरराष्ट्रीय शिपिंग:~5 कामकाजाचे दिवस (DHL/UPS/FedEx एक्सप्रेस)
· त्वरित सेवा: विनंती केल्यावर उपलब्ध
· कधीही सक्रिय लेसर बीम किंवा ऑप्टिकल आउटपुट पोर्टमध्ये थेट पाहू नका
· नेहमी योग्य लेझर सुरक्षा प्रोटोकॉलचे पालन करा आणि योग्य लेसर सुरक्षा चष्मा घाला
· वापरात असलेल्या डिटेक्टर मॉडेलसाठी कमाल रेट केलेली पॉवर ओलांडू नका
· युनिटची साफसफाई किंवा सर्व्हिसिंग करण्यापूर्वी वीज खंडित करा
· इन्स्ट्रुमेंटचे नुकसान टाळण्यासाठी फक्त निर्दिष्ट वीज पुरवठा वापरा
· डिटेक्टर ऍपर्चर स्वच्छ आणि धूळ, तेल आणि मोडतोड मुक्त ठेवा
· डिटेक्टर पृष्ठभाग साफ करताना स्वच्छ, लिंट-फ्री वाइप आणि योग्य ऑप्टिकल क्लिनिंग सोल्यूशन वापरा
· वापरात नसताना डिटेक्टरवरील संरक्षणात्मक टोप्या नेहमी बदला
· ॲक्टिव्ह डिटेक्टर पृष्ठभागाला बोटांनी किंवा साधनांनी स्पर्श करणे टाळा
· योग्य साफसफाईची साधने वापरून टाकण्यापूर्वी फायबर कनेक्टर स्वच्छ करा
· डिटेक्टरला यांत्रिक धक्का बसणे किंवा त्याच्या अधीन करणे टाळा
· वापरात नसताना स्वच्छ, कोरड्या वातावरणात साठवा
· नियतकालिक रिकॅलिब्रेशनची दरवर्षी शिफारस केली जाते
Box Optronics विश्वासार्ह, सातत्यपूर्ण कामगिरीसह उच्च-गुणवत्तेची ऑप्टिकल चाचणी आणि मापन साधने प्रदान करण्यासाठी वचनबद्ध आहे. आमचे सर्व ऑप्टिकल पॉवर मीटर शिपमेंट करण्यापूर्वी कठोर चाचणी, कॅलिब्रेशन आणि गुणवत्ता नियंत्रण प्रक्रियेतून जातात.
· डिलिव्हरीच्या तारखेपासून १२ महिन्यांची मर्यादित वॉरंटी
· हमी सामग्री आणि कारागिरीमधील दोष कव्हर करते
· वॉरंटी अंतर्गत सदोष युनिट्सची मोफत दुरुस्ती किंवा बदली
· वारंटी गैरवापर, चुकीचे हाताळणी, अनधिकृत बदल किंवा उपभोग्य भागांच्या सामान्य परिधानामुळे होणारे नुकसान कव्हर करत नाही
