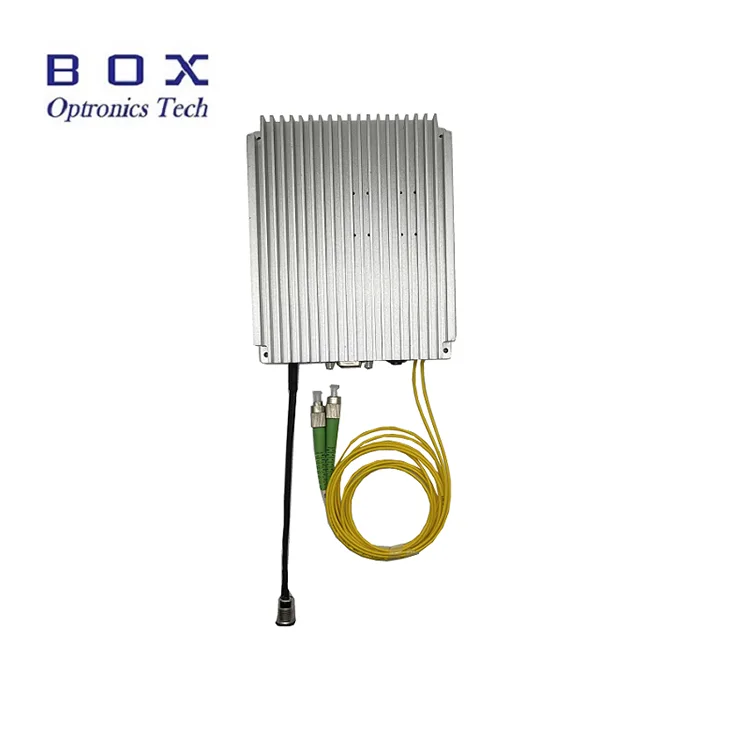

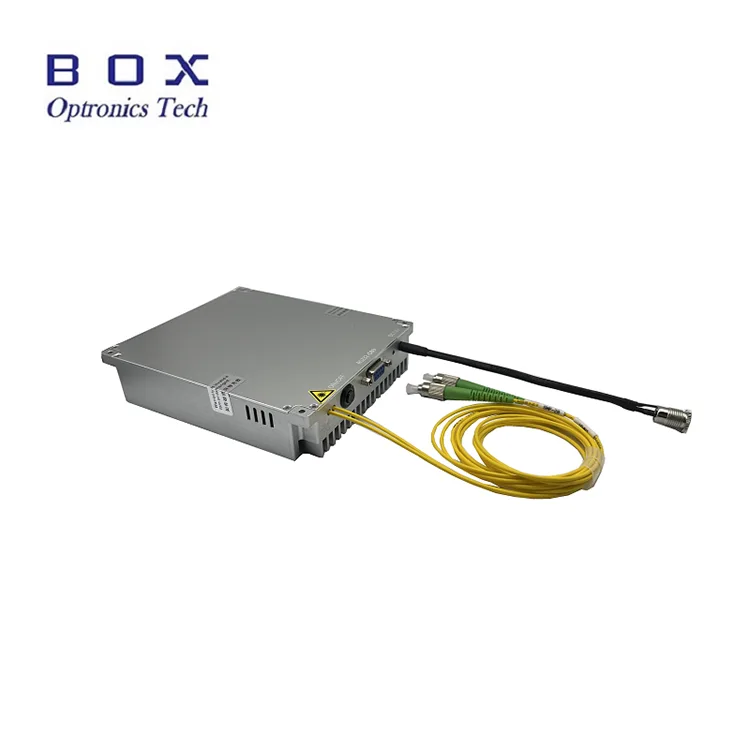

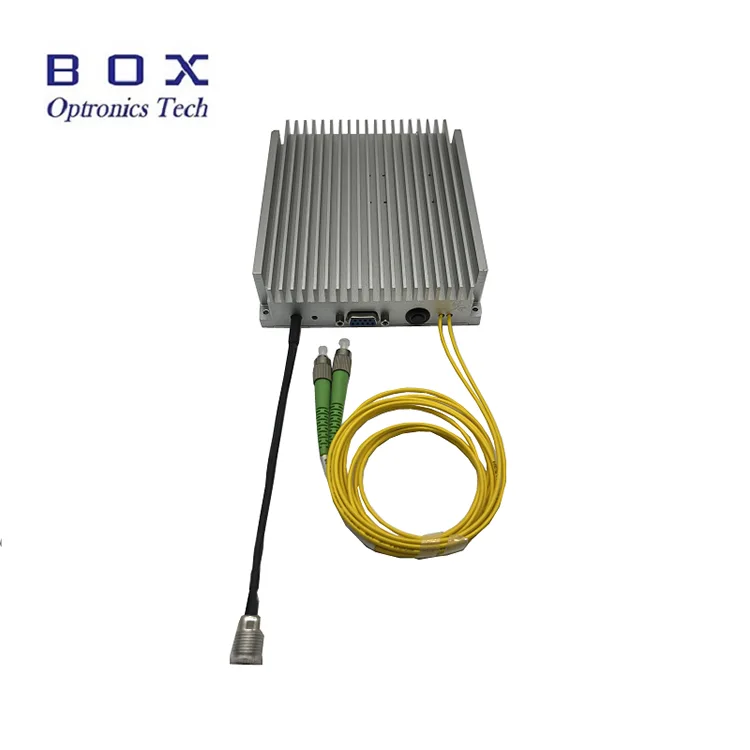

Ytterbium-doped Fiber Amplifier (YDFA) 1030-1080nm तरंगलांबी श्रेणीमध्ये कार्यक्षम ऑप्टिकल प्रवर्धक प्रदान करून यटरबियम-डोपेड फायबरला उत्तेजित करण्यासाठी सेमीकंडक्टर पंप लेसरचा वापर करते. ॲम्प्लिफायर 17/20/23/25/26/27/30/33/37/40dBm वर पर्यायी आणि सतत ॲडजस्टेबल सॅच्युरेटेड आउटपुट पॉवर ऑफर करतो, उच्च लाभ, कमी आवाज आणि स्थिर आउटपुट कार्यप्रदर्शन वैशिष्ट्यीकृत करतो.
बेंचटॉप आणि कॉम्पॅक्ट मॉड्यूल कॉन्फिगरेशन दोन्हीमध्ये उपलब्ध, YDFA फ्रंट-पॅनल कंट्रोल, सीरियल कम्युनिकेशन आणि PC सॉफ्टवेअर ऑपरेशनला सपोर्ट करते, ज्यामुळे ते वैज्ञानिक संशोधन, औद्योगिक लेसर सिस्टम, फायबर लेझर ऍप्लिकेशन्स आणि अचूक ऑप्टिकल मापन प्रणालींमध्ये 1064nm लेसर ॲम्प्लिफिकेशन सारख्या अनुप्रयोगांसाठी योग्य बनते.
|
पॅरामीटर्स |
युनिट |
मूल्ये |
नोट्स |
|
ऑपरेटिंग तरंगलांबी |
nm |
1030~1070, 1040~1080 |
|
|
इनपुट पॉवर |
dBm |
0~10 |
सानुकूल करण्यायोग्य |
|
संतृप्त आउटपुट पॉवर |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm इनपुट |
|
आवाज आकृती |
dB |
≤५.० |
|
|
ध्रुवीकरण अवलंबून लाभ |
dB |
<0.3 |
एसएम फायबर |
|
ध्रुवीकरण विलोपन प्रमाण |
dB |
>२० |
पीएम फायबर |
|
इनपुट/आउटपुट अलगाव |
dB |
>35 |
|
|
फायबर प्रकार |
- |
Hi1060 किंवा PM980 |
|
|
कनेक्टर |
- |
FC/APC |
|
|
ऑपरेटिंग मोड |
- |
ACC/APC(1) |
|
|
परिमाण |
मिमी |
260(W)×280(D)×120(H) |
बेंचटॉप(17-26dBm) |
|
260(W)×320(D)×120(H) |
बेंचटॉप(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
बेंचटॉप(37-40dBm) |
||
|
125(W)×150(D)×20(H) |
मॉड्यूल(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
मॉड्यूल(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
मॉड्यूल(27~40dBm) |
||
|
वीज पुरवठा |
V |
AC 110~240V, <30W |
बेंचटॉप |
|
वीज पुरवठा |
V |
5V DC, <15W |
मॉड्यूल |
|
नियंत्रण मोड |
- |
RS232 सीरियल कम्युनिकेशन |
मॉड्यूल |
|
संप्रेषण इंटरफेस |
- |
DB9 महिला |
मॉड्यूल |
|
ऑपरेटिंग तापमान |
℃ |
-५~+३५ |
|
|
ऑपरेटिंग आर्द्रता श्रेणी |
% |
०~७० |
|
● विस्तृत तरंगलांबी श्रेणी;
● 40dBm पर्यंत उच्च आउटपुट पॉवर;
● कमी आवाज आकृती;
● Hi1060 किंवा PM980 पर्यायी.
● नॉनलाइनर ऑप्टिक्स; l
● मायक्रोवेव्ह फोटोनिक्स;
● सुसंगत LiDAR प्रणाली.

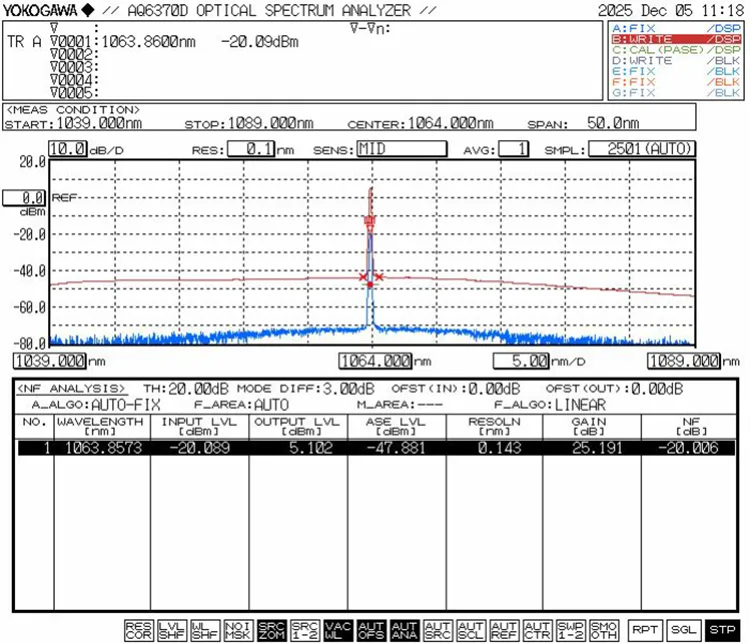

● ॲम्प्लीफाईड 1064nm सिग्नलचे ऑप्टिकल स्पेक्ट्रम 0dBm इनपुट पॉवर, 3A
● पॉवर अस्थिरता@आउटपुट पॉवर 27dBm, 0dBm इनपुट 1064nm, APC मोड

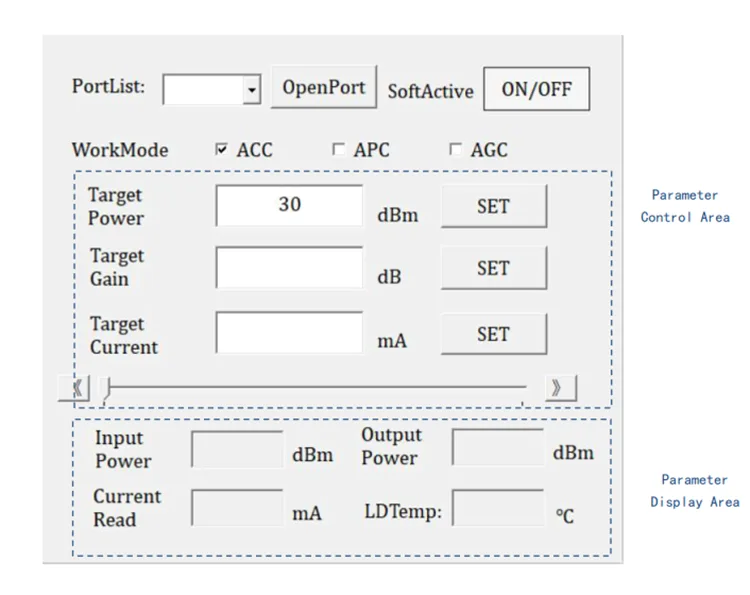

● PC नियंत्रण सॉफ्टवेअर इंटरफेस

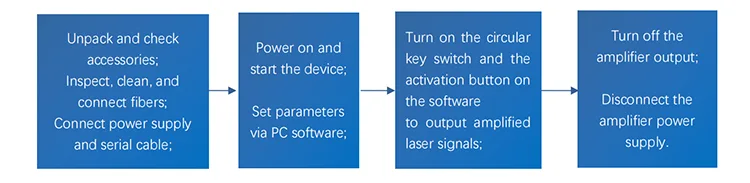

पायरी1. अनपॅकिंग आणि असेंब्ली: असेंब्लीपूर्वी, पॉवर केबल किंवा पॉवर ॲडॉप्टर, फायबर जंपर्स, ऑपरेशन मॅन्युअल, चाचणी अहवाल इत्यादीसह सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
वीज पुरवठा कनेक्ट करा: बेंचटॉप ॲम्प्लीफायर्स थेट एसी पॉवरशी कनेक्ट केले जाऊ शकतात; मॉड्युलर ॲम्प्लिफायर्स डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले असावेत.
फायबर कनेक्टर एंड फेस तपासण्यासाठी आणि साफ करण्यासाठी विशेष उपकरणे आणि साधने (फायबर एंड-फेस इन्स्पेक्टर, फायबर कनेक्टर क्लीनिंग किट) वापरा. जेव्हा ते पूर्णपणे स्वच्छ असेल तेव्हाच, ॲम्प्लिफायर इनपुट पोर्टशी सिग्नल लाइट स्त्रोत कनेक्ट करण्यासाठी फायबर जंपर्स वापरा.
पायरी2. ॲम्प्लिफायरचा पॉवर सप्लाय चालू करा, पीसी सॉफ्टवेअरमध्ये कार्यरत मोड निवडा आणि आउटपुट पॉवर किंवा पंप करंट सारखे पॅरामीटर्स सेट करा.
टीप: प्रत्येक वेळी ॲम्प्लीफायर मॉड्युल चालू केल्यावर, वर्किंग मोड (APC/ACC) आणि ॲम्प्लिफायरचा कार्यरत करंट किंवा आउटपुट पॉवर हे शेवटच्या वापरापासून पॅरामीटर सेटिंग्ज आहेत. समायोजन आवश्यक असल्यास, ते पीसी सॉफ्टवेअरद्वारे सुधारित केले जाऊ शकते. ॲम्प्लीफायर सामान्यत: कारखान्यात किमान कार्यरत वर्तमान आणि किमान आउटपुट पॉवर वर सेट केले जाते.
पायरी 3. मॉड्यूलवरील एक्टिव्हेशन की स्विच (ACT) दाबा आणि पीसी सॉफ्टवेअरवरील सॉफ्ट ॲक्टिव्हेशन स्विच (SOFTACTIVE) वर क्लिक करा. यावेळी, लेसर सिग्नल वाढवणे आणि आउटपुट करणे सुरू होते. प्रयोगादरम्यान, आवश्यकतेनुसार कार्य मोड आणि आउटपुट पॉवर वेळेवर समायोजित केले जाऊ शकते.
टीप: जेव्हा ॲम्प्लीफायर प्रकाश-उत्सर्जक स्थितीत असतो (ॲक्टिव्हेशन स्विच चालू असतो), तेव्हा फायबर जंपर कनेक्टर प्लग करणे, अनप्लग करणे किंवा कनेक्ट करणे कठोरपणे प्रतिबंधित आहे; अन्यथा, फायबर जंपर कनेक्टरचा शेवटचा चेहरा आणि ॲम्प्लीफायर स्वतःच खराब होण्याची शक्यता असते, ज्यामुळे बिघाड होण्याची शक्यता असते.
Setp4. वापर केल्यानंतर, ॲम्प्लिफायरचे आउटपुट कापण्यासाठी, पॉवर सप्लाय बंद करण्यासाठी आणि फायबर कनेक्शन डिस्कनेक्ट करण्यासाठी एक्टिव्हेशन की स्विच (ACT) बंद करा.
|
YDFA |
आउटपुट पॉवर |
फायबर प्रकार |
परिमाण |
|
YDFA |
-XX |
-XX |
-एक्स |
|
Ytterbium-doped फायबर ॲम्प्लीफायर |
17: 17dBm 20: 20dBm 23: 23dBm ... 40: 40dBm |
SM: Hi1060 PM:PM980 |
एम: मॉड्यूल ब: बेंचटॉप |
उदा: YDFA-27-PM-M
(ऑर्डर माहिती: Ytterbium-doped Fiber Amplifier, PM980 फायबरसह 27dBm आउटपुट पॉवर, मॉड्यूल पॅकेज).
● कोट अटी
(1) EXW:
तुमच्याकडे DHL/ UPS/ FedEx खाते असल्यास, Box Optronics EXW वापरण्याचा सल्ला देतात. आम्ही तुमच्या खात्याद्वारे पाठवतो; आम्ही शिपिंग खर्च आकारत नाही.
(2) DAP:
तुमच्याकडे खाते नसल्यास, कृपया उत्पादनांसाठी शिपिंग खर्चाची पूर्वपेमेंट करा.
(३) इतर
● पेमेंट अटी
PayPal आणि T/T उपलब्ध आहेत.
उत्पादन: 10-15 कामकाजाचे दिवस. (काही स्टॉकमध्ये असल्यास, ते जलद पाठवले जाईल.)
आंतरराष्ट्रीय रसद: 3-5 कार्य दिवस.
● ॲम्प्लीफायरने रेट केलेल्या ऑप्टिकल सिग्नल तरंगलांबी आणि पॉवर रेंजमध्ये काम केले पाहिजे. निर्दिष्ट श्रेणीच्या पलीकडे ऑप्टिकल सिग्नल इनपुट करू नका. विशिष्ट पॅरामीटर्ससाठी उत्पादन चाचणी अहवाल पहा.
● सुरू करण्यापूर्वी, पॉवर स्विच आणि की स्विच बंद असल्याची खात्री करा, नंतर वीज पुरवठा कनेक्ट करा. बंद करताना, प्रथम की स्विच बंद करा, आणि आउटपुट इंडिकेटर बाहेर गेल्यानंतर वीज पुरवठा खंडित करा. ॲम्प्लीफायर काम करत असताना थेट वीजपुरवठा खंडित करू नका.
● इनपुट आणि आउटपुट फायबर कनेक्टरचे वारंवार प्लगिंग/अनप्लगिंग करण्याची शिफारस केलेली नाही, कारण यामुळे धूळ दूषित होऊ शकते, इन्सर्शन नुकसान वाढू शकते किंवा फायबर कनेक्टरचा शेवटचा चेहरा बर्न होऊ शकतो.
● मुख्य आउटपुट पोर्टवरील FC/APC कनेक्टर केवळ पॉवर चाचणीसाठी आहे; ते इतर फायबर कनेक्टरशी जोडण्यास सक्त मनाई आहे. आउटपुट फायबरला इतर तंतूंशी जोडण्याची आवश्यकता असल्यास, फायबर फ्यूजन स्प्लिसरसह फ्यूजन स्प्लिसिंगची शिफारस केली जाते.
● डिव्हाइसला आर्द्रता, धूळ आणि गंज पासून दूर ठेवा; कोरड्या जागी साठवा.
● वॉरंटी कालावधी:
खरेदी केल्यापासून 1 वर्षाच्या आत गैर-मानवी-प्रेरित दोषांसाठी विनामूल्य दुरुस्ती किंवा बदली. सशुल्क देखभाल सेवा 1 वर्षानंतर उपलब्ध.
● विनामूल्य वॉरंटीमधून वगळणे:
मोफत वॉरंटी कालावधी दरम्यान, उत्पादनाच्या गुणवत्तेच्या समस्यांमुळे झालेल्या दोषांसाठी मोफत दुरुस्ती किंवा बदली सेवा प्रदान केल्या जातील. तथापि, वॉरंटी कालावधीत खालील प्रकरणांमध्ये मोफत दुरुस्ती सेवा नाकारण्याचा अधिकार बॉक्स ऑप्ट्रॉनिक्सकडे आहे:
(१) नैसर्गिक घटक (उदा. विजा, धूळ) किंवा पर्यावरणीय प्रभावांमुळे होणारे नुकसान.
(२) वापरकर्त्याच्या अयोग्य ऑपरेशनमुळे खराबी.
(३) मानवी चुकांमुळे होणारे स्पष्ट शारीरिक नुकसान.
(४) अनधिकृत पृथक्करण, बदल किंवा दुरुस्ती.
(५) घरांवरील बदललेली किंवा अपूर्ण वॉरंटी लेबले.
(६) वाहतुकीदरम्यान नुकसान किंवा तोटा.
