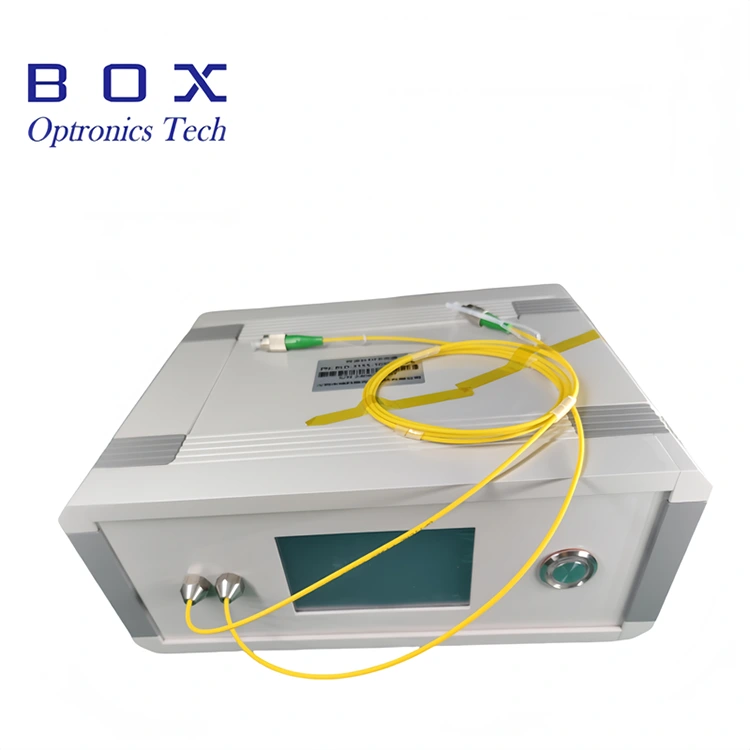

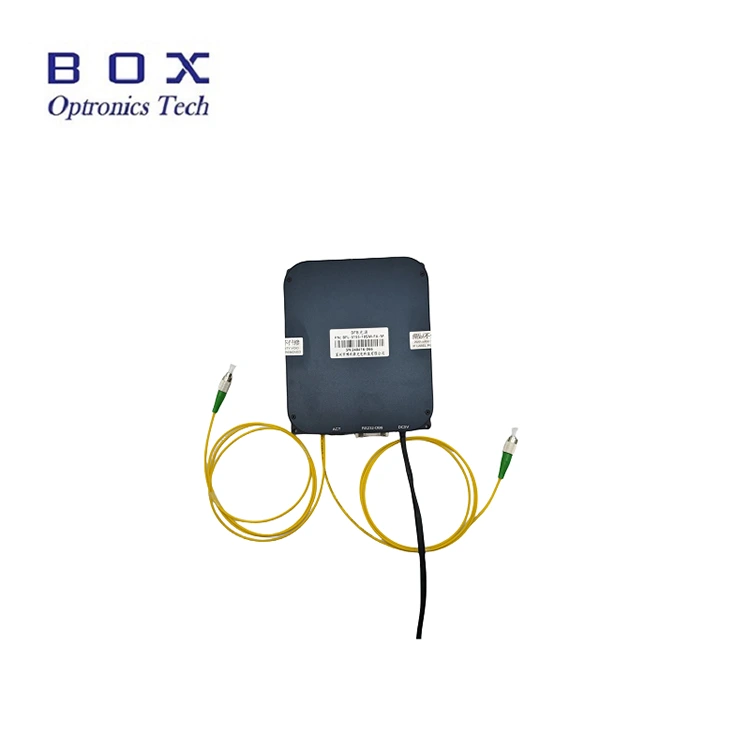

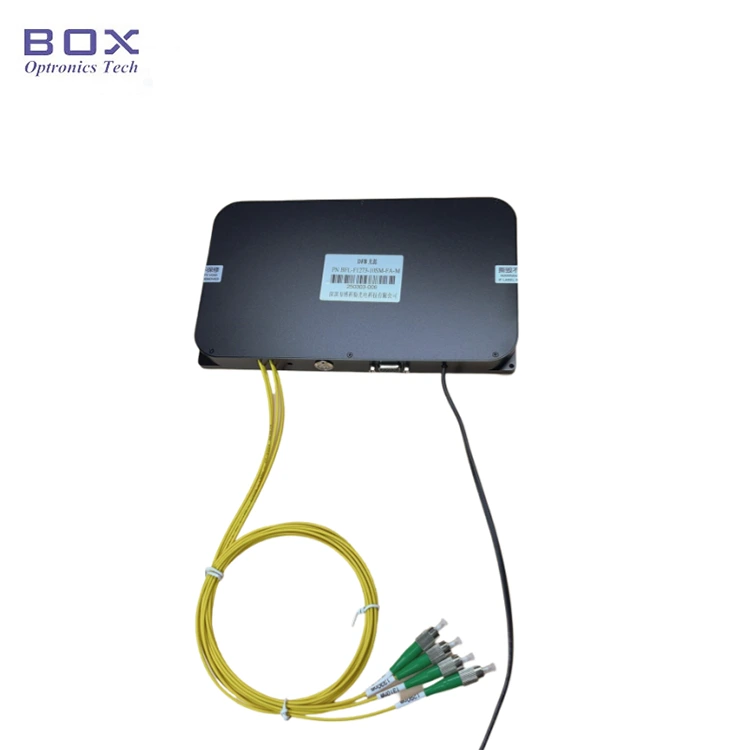

हा एक मल्टी-चॅनल DFB लेझर स्त्रोत आहे ज्यामध्ये मुक्तपणे कॉन्फिगर करण्यायोग्य तरंगलांबी आणि सतत-वेव्ह (CW) ऑपरेशन वैशिष्ट्यीकृत आहे. उपलब्ध तरंगलांबी पर्यायांमध्ये CWDM (1270~1650 nm), DWDM ITU चॅनेल 18~64, LAN-WDM तरंगलांबी, तसेच 1030 nm आणि 1064 nm सारख्या विशिष्ट तरंगलांबी समाविष्ट आहेत. उत्पादन दोन कॉन्फिगरेशनमध्ये उपलब्ध आहे: स्टँडअलोन डेस्कटॉप युनिट किंवा इंटिग्रेबल मॉड्यूलर पर्याय; संप्रेषण इंटरफेस आणि मॉनिटरिंग सॉफ्टवेअरसह सुसज्ज. वापरकर्ते निश्चित आउटपुट पॉवर किंवा पॉवर-समायोज्य कॉन्फिगरेशन यापैकी एक निवडू शकतात. हा मल्टी-चॅनल DFB लेझर स्त्रोत एकल-चॅनेल प्रकाश स्रोत किंवा एकाधिक चॅनेलवर एकाचवेळी आउटपुट म्हणून ऑपरेशनला समर्थन देतो.
|
पॅरामीटर |
युनिट |
दुहेरी चॅनेल |
चार चॅनेल |
नोंद |
|
काम तरंगलांबी |
nm |
१३१०/१५५० |
1270/1290/1310/1330 |
सानुकूल करण्यायोग्य |
|
पर्यायी तरंगलांबी |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 एनएम 1650nm 1683nm |
DFB प्रकार |
|
|
आउटपुट पॉवर |
mW |
10/20/इतर |
सानुकूल करण्यायोग्य |
|
|
साइड मोड सप्रेशन रेशो |
dB |
>३० |
|
|
|
कार्य मोड |
- |
CW |
|
|
|
पॉवर समायोजन श्रेणी |
- |
10~100% |
|
|
|
अल्पकालीन स्थिरता (15 मिनिटे) |
dB |
≤±0.02 समतुल्य ≤±0.5% |
|
|
|
दीर्घकालीन स्थिरता (८ तास) |
dB |
≤±0.05 समतुल्य ≤±1.2% |
|
|
|
कनेक्टर |
- |
FC/APC |
सानुकूल करण्यायोग्य |
|
|
फायबर प्रकार |
- |
Hi1060/SMF-28/PM1550 |
सानुकूल करण्यायोग्य |
|
|
पॅकेज |
मिमी |
195(W)×220(D)×120(H) |
बेंचटॉप |
|
|
150(W)×125 (D)×20 (H) |
मॉड्यूल |
|||
|
वीज पुरवठा |
V |
AC 110~240V, <20W |
बेंचटॉप |
|
|
DC 5V/4A, <15W |
मॉड्यूल |
|||
|
वीज वापर |
W |
≤60 |
|
|
|
ऑपरेटिंग तापमान श्रेणी |
℃ |
-५ ~+५५ |
|
|
|
स्टोरेज तापमान श्रेणी |
℃ |
-४० ~+८५ |
|
|
● सानुकूल करण्यायोग्य तरंगलांबी आणि आउटपुट शक्ती;
● 2~16 चॅनेल उपलब्ध;
● स्थिर किंवा समायोज्य आउटपुट पॉवर;
● उच्च आउटपुट स्थिरता, लहान आकार आणि जलद स्टार्टअप.
● WDM,AWG,PLC डिव्हाईस डिफरेंशियल लॉस, रिटर्न लॉस डिटेक्शन;
● नेत्ररोग OCT;
● फायबर उपकरण कॅलिब्रेशन आणि निष्क्रिय घटक चाचणी प्रणाली.
● उपलब्ध तरंगलांबी (nm):
|
1030 |
१०६४ |
१२७० |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
१४५० |
1470 |
|
1490 |
१५१० |
१५३० |
१५५० |
१५७० |
१५९० |
|
1610 |
१६२५ |
१६५० |
1683 |
|
|

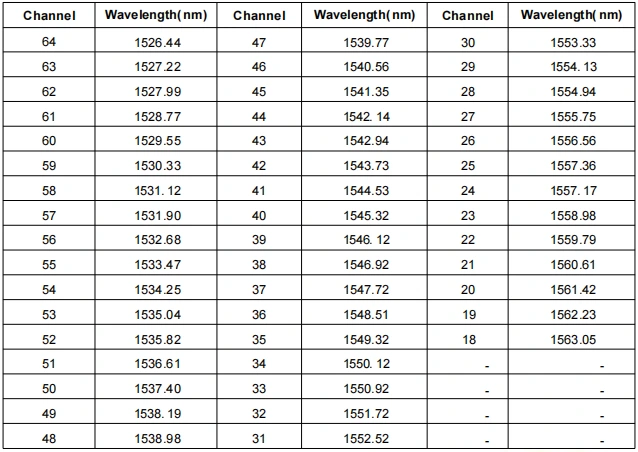

● ITU चॅनेल 18~64 तरंगलांबी (मिमी):

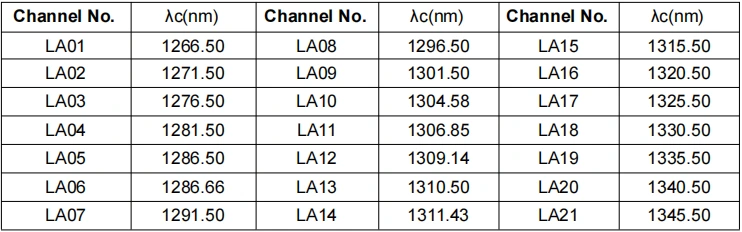

● LAN-WDM तरंगलांबी (मिमी):
पायरी1. अनपॅकिंग: असेंब्लीपूर्वी, सर्व उपकरणे पूर्ण आहेत की नाही ते तपासा.
पायरी2. वीज पुरवठा: डीसी स्विचिंग पॉवर सप्लाय किंवा त्यांच्या वीज पुरवठ्याच्या गरजा पूर्ण करणाऱ्या नियमित वीज पुरवठ्याशी जोडलेले. फक्त मूळ जुळलेले पॉवर ॲडॉप्टर (DC5V किंवा DC12V) वापरा. अयोग्य पॉवर ॲडॉप्टर प्रकाश स्रोत खराब करू शकतात. (स्थानिक व्होल्टेज मानकांनुसार पॉवर अडॅप्टर पुरवले जाते.)
पायरी 3. कनेक्टिंग आउटपुट फायबर: फायबर कनेक्टर किंवा फ्लँजवर डस्ट कॅप उघडा, फायबरचा शेवटचा चेहरा तपासा आणि फायबर कनेक्ट करा किंवा फायबरला कोणतेही प्रदूषण आणि नुकसान नाही याची पुष्टी केल्यानंतर तपासण्यासाठी डिव्हाइस किंवा पॉवर मीटरला विभाजित करा.
Setp4. होस्ट संगणकाशी कनेक्ट करा: मल्टी-चॅनल डीएफबी लेझर स्त्रोत आणि संगणक कनेक्ट करण्यासाठी USB-RS485 DB9 डेटा केबल वापरा; सीरियल पोर्ट डेटा केबल ओळखण्यासाठी संगणकाने प्रथम समर्पित सिरीयल पोर्ट ड्राइव्हर स्थापित करणे आवश्यक आहे, अन्यथा होस्ट संगणक सॉफ्टवेअर आणि प्रकाश स्रोत मॉड्यूल योग्यरित्या कनेक्ट आणि संप्रेषण केले जाऊ शकत नाही. कृपया ड्रायव्हरसाठी Box Optronics ला विचारा.

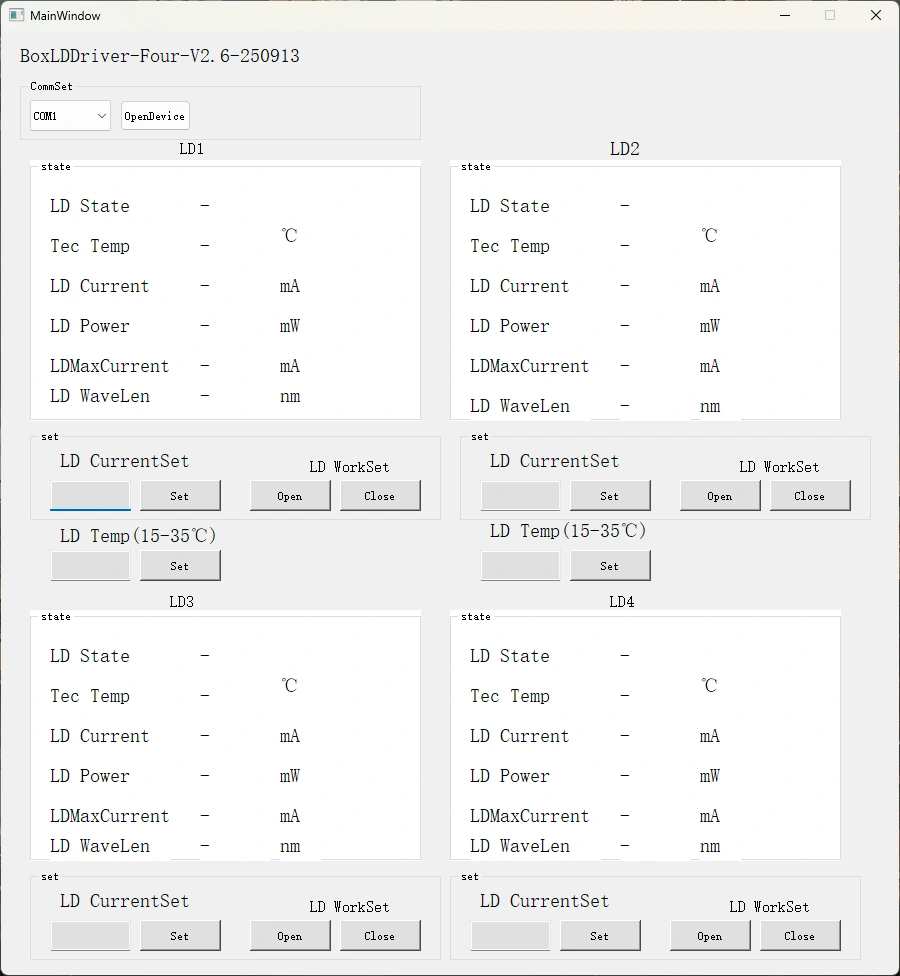

पायरी 5. कंट्रोल सॉफ्टवेअर: बॉक्स ऑप्ट्रोनिक्स मल्टी-चॅनल डीएफबी लेझर सोर्सचे एलडी करंट आणि एलडी तापमान नियंत्रित करण्यासाठी सीरियल कमांड किंवा पीसी सॉफ्टवेअर प्रदान करते. योग्य पोर्ट निवडा, वर्तमान आणि तापमान सेट करा, नंतर उघडा बटण क्लिक करा. (नुकसान टाळण्यासाठी, सुरुवातीच्या ऑपरेशनमध्ये ड्राइव्ह करंट हळू हळू वाढवा. ताबडतोब पूर्ण प्रवाह लागू करू नका.)
