Box Optronics चे C-Band Tunable Laser Module (ATLS4/HTLS4 Series) हे कॉम्पॅक्ट, इंटिग्रेटेड ट्यूनेबल लेसर मॉड्यूल आहे जे संपूर्ण C-बँड तरंगलांबी श्रेणी आणि फायबर-कपल्ड आउटपुट कव्हर करते.
ATLS4 मॉडेल अचूक तरंगलांबी ट्यूनिंगसाठी ऑप्टिमाइझ केले आहे, जे 10 pm च्या ठराविक तरंगलांबी चरण आकार, ≤100 µs तरंगलांबी स्विचिंग वेळ आणि 5 MHz खाली अरुंद लाइनविड्थ कार्यप्रदर्शन प्रदान करते. FBG चौकशी, नॅरोबँड ऑप्टिकल फिल्टर कॅरेक्टरायझेशन, DWDM घटक चाचणी आणि अचूक फोटोनिक मोजमापांसह उच्च वर्णक्रमीय अचूकतेची आवश्यकता असलेल्या अनुप्रयोगांसाठी हे आदर्श आहे.
HTLS4 मॉडेल जलद तरंगलांबी स्कॅनिंग ऍप्लिकेशन्ससाठी डिझाइन केले आहे, ज्यामध्ये 1 µs पर्यंत जलद तरंगलांबी ट्युनिंग प्रतिसाद, 1000 nm/s पेक्षा जास्त हाय-स्पीड स्कॅनिंग क्षमता आणि अंदाजे 1 MHz लाइनविड्थ आहे. हे डायनॅमिक FBG सेन्सिंग, उच्च-थ्रूपुट ऑप्टिकल घटक चाचणी आणि जलद स्पेक्ट्रल अधिग्रहण अनुप्रयोगांसाठी ऑप्टिमाइझ केले आहे.
दोन्ही मॉडेल्स समान यांत्रिक पॅकेज, इलेक्ट्रिकल इंटरफेस आणि फायबर आउटपुट कॉन्फिगरेशन सामायिक करतात, ज्यामुळे सिस्टम डिझाइनर्सना यांत्रिक किंवा इलेक्ट्रिकल इंटिग्रेशन डिझाइन न बदलता ऍप्लिकेशन आवश्यकतांवर आधारित योग्य कामगिरी ग्रेड निवडण्याची परवानगी मिळते.
• विस्तृत C-बँड तरंगलांबी ट्युनिंग श्रेणी: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)
• उच्च तरंगलांबी अचूकता: ±10pm परिपूर्ण, ±2pm स्थिरता, <3pm पुनरावृत्तीक्षमता
• जलद ट्यूनिंग गती: ≤100µs (ATLS4) / ≤1µs (HTLS4) प्रति चरण
• उच्च स्कॅनिंग गती: >40nm/s रात्री 10pm स्टेप (ATLS4) / >1000nm/s 20pm स्टेप (HTLS4)
• उत्तम तरंगलांबीची पायरी: 10pm टिपिकल (ATLS4) / 20pm ठराविक (HTLS4)
• उच्च आउटपुट पॉवर: >10dBm(10mW) पूर्ण ट्युनिंग रेंजमध्ये
• उत्कृष्ट पॉवर स्थिरता: ±0.05dBm
• चांगली पॉवर फ्लॅटनेस: ≤±0.3dB
• उच्च साइड-मोड सप्रेशन रेशो: >35dB (ATLS4) / >40dB (HTLS4)
• कमी सापेक्ष तीव्रतेचा आवाज: <-135dB/Hz
• अरुंद रेषेची रुंदी: <5MHz (ATLS4) / ~1MHz टिपिकल (HTLS4), स्थिर
• मानक FC/APC फायबर कनेक्टर आउटपुट
• कॉम्पॅक्ट मॉड्यूल फॉर्म फॅक्टर: 134x104x21mm
• 5V DC पुरवठा, <5W ठराविक वीज वापर
• विस्तृत ऑपरेटिंग तापमान श्रेणी: -20°C ते +65°C
• फायबर ब्रॅग ग्रेटिंग (FBG) डिमॉड्युलेशन आणि इंट्रोगेशन सिस्टम
• ऑप्टिकल निष्क्रिय डिव्हाइस चाचणी आणि वैशिष्ट्यीकरण (इन्सर्शन लॉस, रिटर्न लॉस, फिल्टर प्रतिसाद)
• DWDM घटक आणि तरंगलांबी विभाग मल्टिप्लेक्सर चाचणी
• तापमान, ताण आणि कंपन मोजण्यासाठी फायबर ऑप्टिक सेन्सिंग सिस्टम
• पुल, बोगदे, पाइपलाइन आणि विंड टर्बाइन ब्लेडचे स्ट्रक्चरल आरोग्य निरीक्षण
• ऑप्टिकल स्पेक्ट्रम मापन आणि विश्लेषणासाठी ट्यून करण्यायोग्य लेसर स्रोत
• फोटोनिक्स आणि ऑप्टिकल कम्युनिकेशन प्रयोगशाळांमध्ये संशोधन आणि विकास
• ऑप्टिकल चाचणी आणि मापन उपकरणांमध्ये OEM एकत्रीकरण
ऑप्टिकल आणि तरंगलांबी तपशील
|
पॅरामीटर |
ATLS4-C-बँड |
HTLS4-C-बँड |
युनिट |
|
तरंगलांबी श्रेणी |
>40 (प्रकार 1525-1568) |
> ४५ (प्रकार. १५२५–१५६९) |
nm |
|
ट्यूनिंग गती (प्रति चरण) |
≤100 (प्रकार) |
≤1 (प्रकार) |
µs |
|
स्कॅनिंग गती |
>40 (पायरी 10pm) |
>1000 (पायरी 20pm) |
nm/s |
|
स्कॅनिंग पायरी आकार |
10 (प्रकार) |
20 (प्रकार) |
दुपारी |
|
परिपूर्ण तरंगलांबी अचूकता |
±10 (प्रकार. <5) |
±१० |
दुपारी |
|
सापेक्ष तरंगलांबी अचूकता |
±5 (प्रकार. <2) |
/ |
दुपारी |
|
तरंगलांबी पुनरावृत्ती |
<3 |
±2 |
दुपारी |
|
तरंगलांबी स्थिरता |
±2 |
±2 |
दुपारी |
|
आउटपुट पॉवर |
>१० |
>१० |
dBm |
|
पॉवर स्थिरता |
±0.05 |
±0.05 |
dBm |
|
पॉवर सपाटपणा |
≤±0.3 |
≤±0.3 |
dB |
|
साइड मोड सप्रेशन रेशो |
>35 |
>40 |
dB |
|
सापेक्ष तीव्रता आवाज |
<-135 |
<-135 |
dB/Hz |
|
रेषा रुंदी (स्थिर) |
<5 |
~1 (प्रकार) |
MHz |
यांत्रिक आणि इलेक्ट्रिकल तपशील
|
पॅरामीटर |
तपशील |
युनिट |
|
फायबर कनेक्टर |
FC/APC |
- |
|
ऑपरेटिंग तापमान |
-20 ~ +65 |
°C |
|
पुरवठा व्होल्टेज |
5 |
V |
|
पुरवठा करंट |
२ (प्रकार) |
A |
|
वीज वापर |
<5 (प्रकार) |
W |
|
परिमाण (L × W × H) |
134 × 104 × 21 |
मिमी |

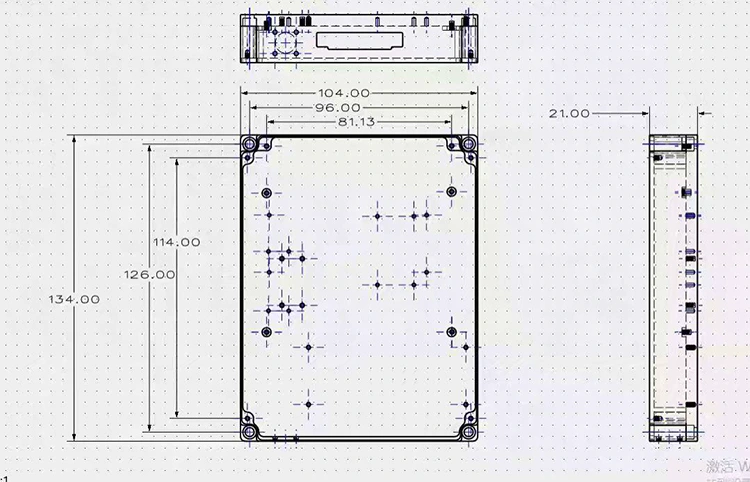

मॉड्यूलचे परिमाण: 134 मिमी (एल) × 104 मिमी (डब्ल्यू) × 21 मिमी (एच)
मॉडेल नामकरण
XTLS4-C-बँड
उदाहरणे: ATLS4-C-Band, HTLS4-C-Band
|
फील्ड |
कोड |
वर्णन |
|
मालिका |
ATLS4 / HTLS4 |
ATLS4 = मानक ट्यून करण्यायोग्य लेसर; HTLS4 = हाय-स्पीड ट्यून करण्यायोग्य लेसर |
|
तरंगलांबी बँड |
C |
सी-बँड (१५२५–१५६९ एनएम) |
|
कॉन्फिगरेशन |
बँड |
मानक मॉड्यूल कॉन्फिगरेशन |
A: ATLS4 आणि HTLS4 समान यांत्रिक पॅकेज, इलेक्ट्रिकल इंटरफेस आणि फायबर आउटपुट सामायिक करतात, परंतु ट्यूनिंग गती, चरण आकार आणि लाइनविड्थ कार्यप्रदर्शनात भिन्न आहेत.
TheATLS4 मानक आवृत्ती 10 pm तरंगलांबी चरण आकार, ≤100 µs सिंगल-स्टेप तरंगलांबी स्विचिंग वेळ, >40 nm/s स्कॅनिंग गती (10 pm स्टेप), आणि <5 MHz ची अरुंद रेषाविड्थ प्रदान करते, ज्यामुळे ते उच्च-रिझोल्यूशन प्रीसायझेशन वर्णक्रमीय मापनासाठी आदर्श बनते.
TheHTLS4 हाय-स्पीड आवृत्ती ≤1 µs सिंगल-स्टेप तरंगलांबी स्विचिंग वेळ आणि 1000 nm/s स्कॅनिंग गती 20 pm तरंगलांबी स्टेप रिझोल्यूशनसह प्रदान करते, ज्यामुळे ते जलद FBG चौकशी, डायनॅमिक फायबर सेन्सिंग आणि उच्च-थ्रूपुट चाचणीसाठी आदर्श बनते.
स्कॅनिंग गती, तरंगलांबी रिझोल्यूशन आणि सिग्नल-टू-आवाज गुणोत्तरासाठी आपल्या अनुप्रयोग आवश्यकतांवर आधारित मॉडेल निवडा.
A: होय. ATLS4 आणि HTLS4 ट्यून करण्यायोग्य लेसर मॉड्यूल FBG चौकशी प्रणालीसाठी मोठ्या प्रमाणावर योग्य आहेत. त्यांची अचूक तरंगलांबी ट्युनिंग क्षमता, उच्च तरंगलांबी रिझोल्यूशन आणि स्थिर ऑप्टिकल आउटपुट तापमान, ताण आणि कंपन बदलांमुळे होणारे FBG तरंगलांबी शिफ्टचा अचूक मागोवा घेण्यास अनुमती देतात. ATLS4 उच्च-रिझोल्यूशन स्पेक्ट्रल विश्लेषणासाठी ऑप्टिमाइझ केले आहे, तर HTLS4 डायनॅमिक FBG सेन्सिंग आणि उच्च-थ्रूपुट मापनांसाठी हाय-स्पीड स्कॅनिंग क्षमता प्रदान करते.
उ: दोन्ही मॉडेल्स ±0.05dBm पॉवर स्थिरता आणि ≤±0.3dB पॉवर फ्लॅटनेससह संपूर्ण ट्युनिंग रेंजमध्ये >10dBm आउटपुट पॉवर वितरीत करतात. एकात्मिक पॉवर कंट्रोल लूप कंसिस्टंट आउटपुट पॉवर राखतो कारण तरंगलांबी ट्यून केली जाते, पॉवर भिन्नतेमुळे मापन त्रुटी कमी करते.
A: MOQ 1 युनिट आहे. आम्ही लवचिक ऑर्डर प्रमाणांना समर्थन देतो, एकल युनिट्सपासून R&D आणि प्रोटोटाइपिंग ते OEM एकत्रीकरणासाठी व्हॉल्यूम उत्पादनापर्यंत. तुमच्या आवश्यक प्रमाणात विशिष्ट किंमतीसाठी आमच्या विक्री संघाशी संपर्क साधा.

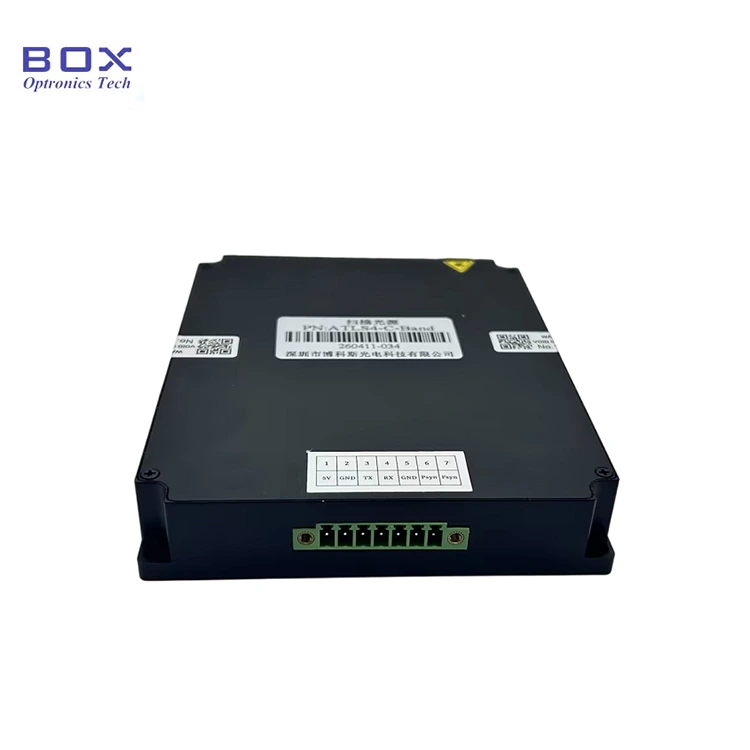

ATLS4-C-बँड ट्यूनेबल लेझर मॉड्यूल

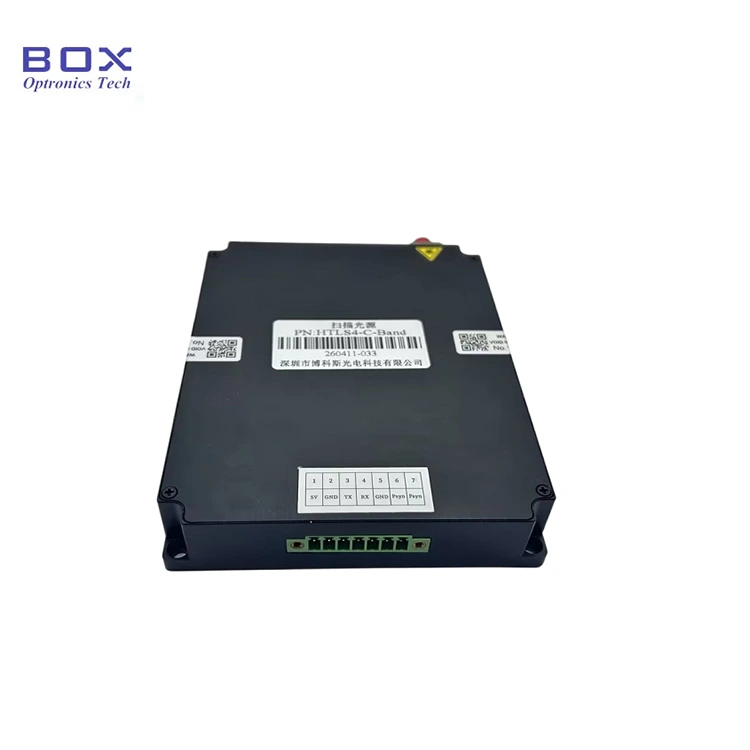

HTLS4-C-बँड ट्यूनेबल लेझर मॉड्यूल
• मानक उत्पादन:१~२ आठवडे
• व्हॉल्यूम ऑर्डर: कृपया उत्पादन शेड्यूलसाठी आमच्याशी संपर्क साधा
• कस्टम ऑर्डर: 3~4 आठवडे
• आंतरराष्ट्रीय शिपिंग: ~5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)
