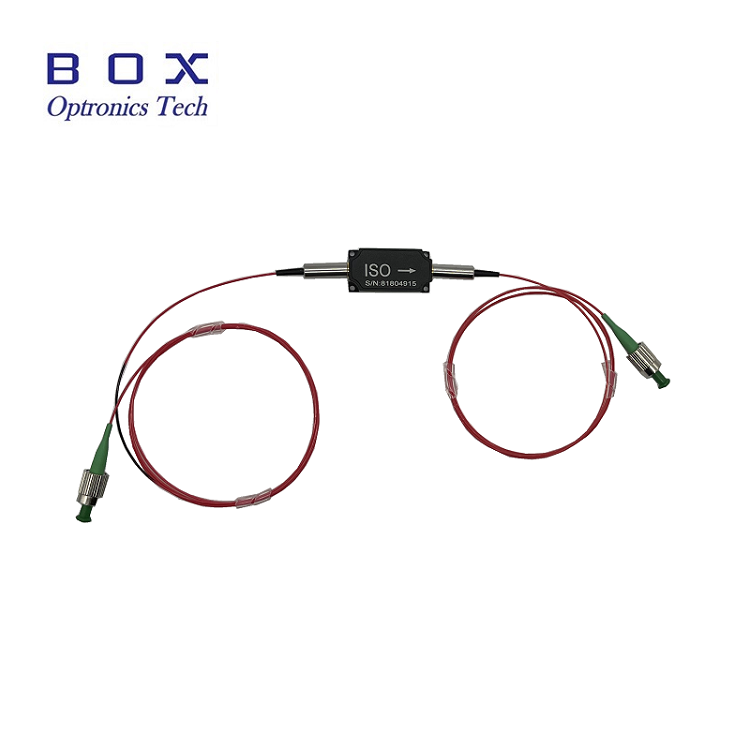

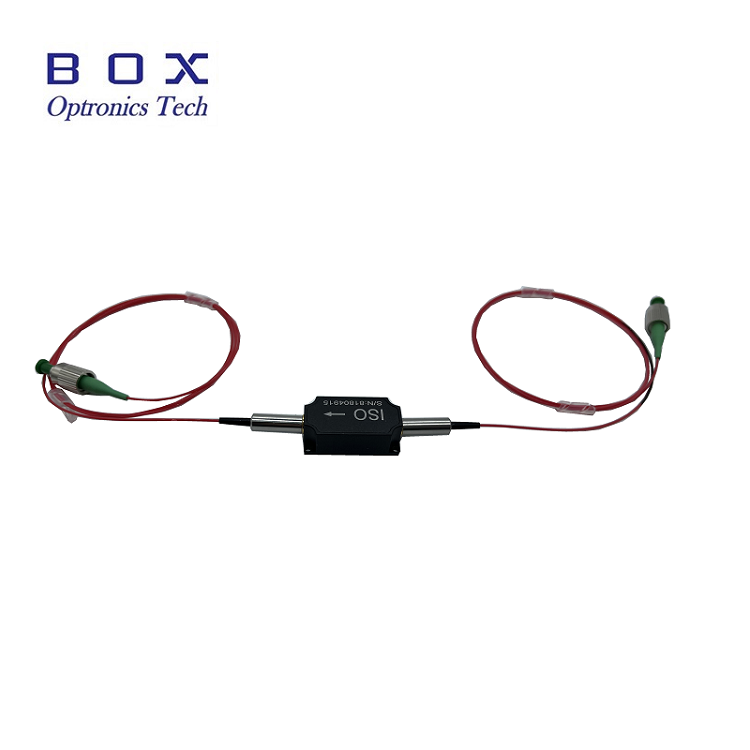

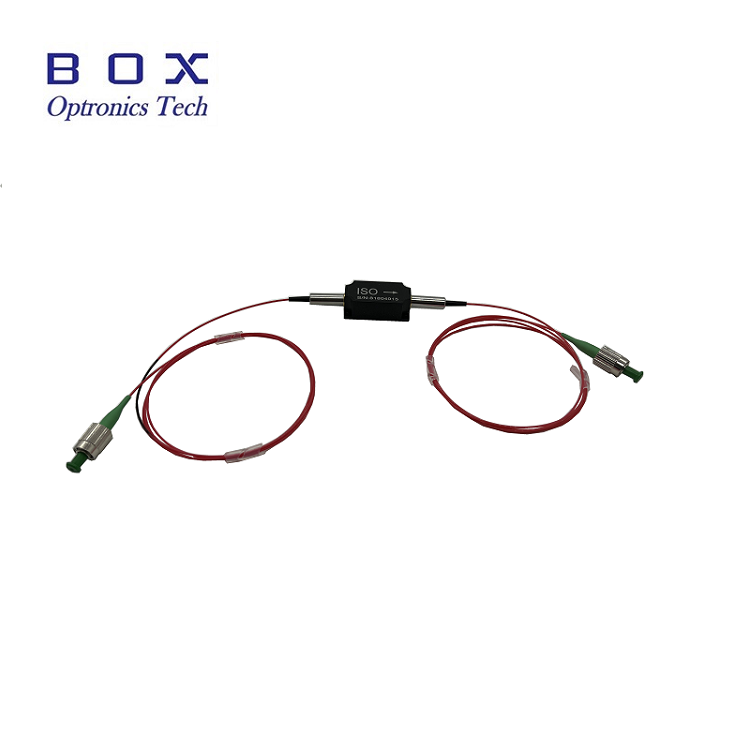

1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

उत्पादन विहंगावलोकन-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

बॉक्स ऑप्ट्रॉनिक्स 1064nm हाय पॉवर ऑप्टिकल आयसोलेटर पुरवते, एक उच्च-कार्यक्षमता निष्क्रिय ऑप्टिकल घटक, लेसर स्रोत, बियाणे लेसर आणि ऑप्टिकल ॲम्प्लीफायर्सला परावर्तित आणि बॅकस्कॅटर्ड प्रकाशामुळे होणाऱ्या हानिकारक ऑप्टिकल फीडबॅकपासून संरक्षित करण्यासाठी डिझाइन केलेले आहे. फॅराडे रोटेशन इफेक्टवर आधारित, हे आयसोलेटर नॉन-रिप्रोकल लाइट ट्रान्समिशन सक्षम करते, उच्च अलगावसह उलट-दिशा प्रकाश अवरोधित करताना कमी नुकसानासह प्रकाश पुढे जाण्यास अनुमती देते.

विशिष्ट अंतर्भूत नुकसान, उच्च अलगाव आणि उच्च विलोपन गुणोत्तर वैशिष्ट्यीकृत, हे 1064nm पृथक्करण उच्च-शक्ती फायबर लेसर आणि ॲम्प्लीफायर सिस्टमसाठी ऑप्टिमाइझ केलेले आहे. हे एनएस पल्स ऑपरेशनसाठी 10W पर्यंत सरासरी पॉवर हाताळणी आणि 10kW पर्यंत पीक पॉवरचे समर्थन करते, ज्यामुळे ते औद्योगिक आणि वैज्ञानिक अनुप्रयोगांची मागणी करण्यासाठी योग्य बनते.

मुख्य वैशिष्ट्ये-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

• उच्च अलगाव: 30dB ठराविक पीक अलगाव, 25dB किमान

• कमी इन्सर्शन नुकसान

• उच्च परतावा तोटा

• कमी ध्रुवीकरण-आश्रित तोटा (PDL)

• उच्च पॉवर हाताळणी: 10W सरासरी पॉवर पर्यंत

• कॉम्पॅक्ट आणि मजबूत पॅकेज डिझाइन: 58×28×26mm

• PM (ध्रुवीकरण मेंटेनिंग) आणि PM नसलेल्या आवृत्त्यांमध्ये उपलब्ध

• एकाधिक तरंगलांबी पर्याय: 980nm, 1030nm, 1064nm

टिपिकल ॲप्लिकेशन्स-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

• फायबर लेसर सिस्टम आणि MOPA फायबर लेसर

• फायबर ॲम्प्लिफायर

• ऑप्टिकल चाचणी आणि मोजमाप साधने

• फायबर ऑप्टिक सेन्सिंग सिस्टम

• एम्प्लिफायर चेनमध्ये सीड लेसर संरक्षण

• हाय पॉवर फायबर लेसर सिस्टम

• संशोधन आणि विकास प्रयोगशाळा

• औद्योगिक लेसर प्रक्रिया प्रणाली

तांत्रिक तपशील-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

ऑप्टिकल तपशील (T=25°C)

यांत्रिक आणि पर्यावरणीय तपशील

उत्पादन तपशील-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

ऑप्टिकल आयसोलेटर म्हणजे काय?

ऑप्टिकल आयसोलेटर, ज्याला फॅराडे आयसोलेटर म्हणून देखील ओळखले जाते, हे एक निष्क्रिय दोन-पोर्ट ऑप्टिकल डिव्हाइस आहे जे एका दिशेने प्राधान्य प्रसारित करण्यास अनुमती देते आणि उलट दिशेने उच्च अलगाव प्रदान करते. लेसर आणि फायबर ऑप्टिक सिस्टीममध्ये परावर्तित आणि बॅकस्कॅटर्ड प्रकाशामुळे होणाऱ्या ऑप्टिकल फीडबॅकपासून लेसर स्त्रोत आणि ऑप्टिकल ॲम्प्लीफायर्सचे संरक्षण करण्यासाठी हा एक आवश्यक घटक आहे.

ऑप्टिकल आयसोलेटर फॅराडे इफेक्टवर आधारित आहेत, जे चुंबकीय क्षेत्राच्या अधीन असताना त्यामधून जाणाऱ्या प्रकाशाचे ध्रुवीकरण फिरवणाऱ्या मॅग्नेटो-ऑप्टिक मटेरियलचा वापर करतात. ध्रुवीकरण रोटेशन फॉरवर्ड ऑप्टिकल ट्रान्समिशन आणि उलट-प्रसारित प्रकाशाचे उच्च पृथक्करण सक्षम करते.

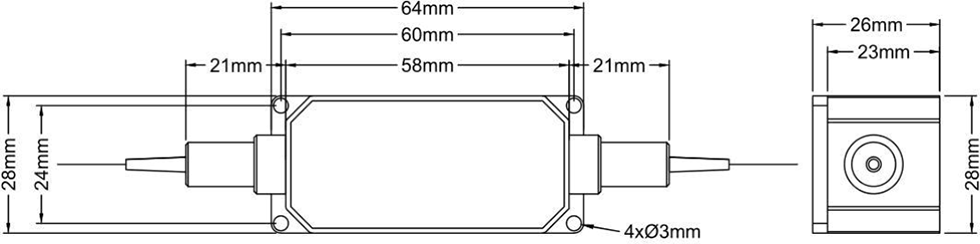

पॅकेजचे परिमाण

1064nm हाय पॉवर ऑप्टिकल आयसोलेटर खालील परिमाणे (युनिट: मिमी) असलेल्या कॉम्पॅक्ट, मजबूत घरांमध्ये पॅकेज केलेले आहे:

• पॅकेज आकार: 58 × 28 × 26 मिमी (L×W×H)

• फायबर पिगटेलसह २-पोर्ट कॉन्फिगरेशन

• सुरक्षित स्थापनेसाठी 4 माउंटिंग होल (Ø3mm).

• उच्च विश्वासार्हता आणि थर्मल स्थिरतेसाठी डिझाइन केलेले

बॉक्स ऑप्ट्रोनिक्स का निवडावे?

• शिपमेंटपूर्वी 100% चाचणीसह कडक गुणवत्ता नियंत्रण

• स्थिर बल्क वितरण क्षमतेसह स्पर्धात्मक किंमत

• तरंगलांबी, पॉवर, फायबर आणि कनेक्टरसाठी लवचिक कस्टमायझेशन पर्याय

• मूल्यांकनासाठी नमुना चाचणी उपलब्ध आहे

• DHL, UPS आणि FedEx एक्सप्रेस वितरणासह जागतिक शिपिंग

• PM आणि PM नसलेल्या दोन्ही आवृत्त्या उपलब्ध

• एकाधिक पॉवर रेटिंग पर्याय: 500mW ते 10W

• विस्तृत तरंगलांबी कव्हरेज: 980nm, 1030nm, 1064nm

• उत्पादन प्रमाणांसाठी विश्वसनीय दीर्घकालीन पुरवठा

ऑर्डरिंग माहिती-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

मॉडेल नामांकन

HPMIS - XXXX - X - X - X - X - X - XX

उदाहरण: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm हाय पॉवर पीएम आयसोलेटर, स्लो ॲक्सिस वर्किंग, फास्ट ॲक्सिस ब्लॉक, पीएम पांडा फायबर, 900μm लूज ट्यूब, 1m फायबर लांबी, 58x28x26mm पॅकेज, 10W हँडलिंग पॉवर

उदाहरण: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm हाय पॉवर आयसोलेटर (नॉन-पीएम), Hi1060 फायबर, 900μm लूज ट्यूब, 1m फायबर लांबी, 58x28x26mm पॅकेज, 5W हँडलिंग पॉवर

उपलब्ध सानुकूलन पर्याय

• केंद्र तरंगलांबी: 980nm, 1030nm, 1064nm, विनंती केल्यावर उपलब्ध इतर तरंगलांबी

• पॉवर रेटिंग: 500mW, 1W, 2W, 5W, 10W, सानुकूल डिझाइनसाठी उच्च पॉवर उपलब्ध

• ध्रुवीकरण प्रकार: PM (ध्रुवीकरण मेंटेनिंग) किंवा नॉन-PM (स्टँडर्ड सिंगल मोड)

• PM अक्ष कॉन्फिगरेशन: स्लो अक्ष कार्यरत आहे, दोन्ही अक्ष कार्यरत आहेत

• फायबर प्रकार: PM पांडा फायबर, Hi1060, इतर विशेष फायबर

• फायबर लांबी: 0.5m, 0.8m, 1m, 1.5m, 2m (सानुकूल लांबी उपलब्ध)

• पिगटेल प्रकार: 250μm बेअर फायबर, 900μm सैल ट्यूब, 3.0 मिमी सैल ट्यूब

• पॅकेज आकार: मानक 58x28x26mm किंवा कस्टम पॅकेज परिमाणे

• मागणी करणाऱ्या ऍप्लिकेशनसाठी उच्च आयसोलेशन आवृत्त्या उपलब्ध आहेत

सानुकूल आवश्यकतांसाठी, कृपया तुमच्या वैशिष्ट्यांसह आमच्या विक्री कार्यसंघाशी संपर्क साधा.

डेटाशीट आणि चाचणी अहवाल-1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

प्रत्येक युनिटला सर्वसमावेशक चाचणी अहवाल पाठविला जातो ज्यात मोजलेले कार्यप्रदर्शन मापदंड दस्तऐवजीकरण केले जातात. डेटाशीट PDF फाइलमध्ये तपशीलवार तपशील आहेत.

• प्रत्येक युनिटसह वैयक्तिक चाचणी अहवाल समाविष्ट केला आहे

डेटाशीट

कोट आणि पेमेंटच्या अटी

कोट अटी

• EXW

• डीएपी

• FOB

• इतर अटी: कृपया चर्चा करण्यासाठी आमच्याशी संपर्क साधा.

पेमेंट अटी

• PayPal: नमुने आणि लहान ऑर्डरसाठी जलद आणि सुरक्षित पेमेंट

• T/T (बँक हस्तांतरण): सामान्य उत्पादन ऑर्डरसाठी मानक पेमेंट पद्धत

• अलिबाबा व्यापार हमी: खरेदीदार हमीसह ऑनलाइन व्यवहारांसाठी सुरक्षित ऑर्डर संरक्षण

• क्रेडिट कार्ड: PayPal आणि Alibaba उपलब्ध आहेत

• लवचिक पेमेंट अटी: वाटाघाटीयोग्य

आघाडी वेळ

• मानक उत्पादन: ~10-15 कामकाजाचे दिवस

• कस्टम कॉन्फिगरेशन: 15-20 कामाचे दिवस

• व्हॉल्यूम ऑर्डर: कृपया उत्पादन वेळापत्रकासाठी संपर्क साधा

• आंतरराष्ट्रीय शिपिंग: ~3-5 कार्य दिवस (DHL/UPS/FedEx एक्सप्रेस)

• त्वरित सेवा: विनंती केल्यावर उपलब्ध

ऑपरेशन नोट्स आणि हँडलिंग -1064nm हाय पॉवर ऑप्टिकल आयसोलेटर

ESD संरक्षण

ऑप्टिकल आयसोलेटर हे निष्क्रीय उपकरण असले तरी, कार्यप्रदर्शन आणि विश्वासार्हता राखण्यासाठी योग्य हाताळणी आवश्यक आहे.

• स्वच्छ, धूळमुक्त पृष्ठभागावर काम करा

• फायबरच्या शेवटच्या चेहऱ्यांना थेट स्पर्श करणे टाळा

• वापरात नसताना कनेक्टरवर धुळीच्या टोप्या ठेवा

• हँडलिंग आणि इंस्टॉलेशन दरम्यान योग्य ESD संरक्षण वापरा

• फायबर पिगटेल्सचे नुकसान होऊ नये म्हणून काळजीपूर्वक हाताळा

फायबर हाताळणी

• फायबर जास्त वाकणे टाळा

• फायबर पिगटेल्स ओढू नका किंवा वळवू नका

• योग्य साफसफाईची साधने वापरून कनेक्शन करण्यापूर्वी फायबर कनेक्टर स्वच्छ करा

• कनेक्टर वापरात नसताना नेहमी डस्ट कॅप्स वापरा

• वापरण्यापूर्वी फायबर एंड-फेसच्या नुकसानीची तपासणी करा

• जास्तीत जास्त तन्य भार (5N) ओलांडू नका

पॉवर हँडलिंग विचार

• इनपुट पॉवर रेट केलेल्या कमाल पेक्षा जास्त नाही याची खात्री करा

• ओव्हरलोड टाळण्यासाठी योग्य पॉवर मॉनिटरिंग वापरा

• उच्च पॉवर स्तरांवर योग्य उष्णता नष्ट होण्यास अनुमती द्या

• उच्च पॉवर सतत ऑपरेशनसाठी हीट सिंकवर माउंट करा

स्थापना आणि माउंटिंग

• 4 माउंटिंग होल वापरून आयसोलेटर सुरक्षितपणे माउंट करा

• अतिरिक्त नुकसान कमी करण्यासाठी योग्य संरेखन सुनिश्चित करा

• फायबर बेंडिंग त्रिज्यासाठी पुरेशी जागा द्या

• विश्वसनीयतेसाठी निर्दिष्ट तापमान श्रेणीमध्ये कार्य करा

• फायबर पिगटेल्सवर यांत्रिक ताण टाळा

• योग्य सिग्नल दिशानिर्देशासाठी योग्य पोर्ट अभिमुखता सुनिश्चित करा

• इंस्टॉलेशनपूर्वी पुढे/उलट दिशा सत्यापित करा

गुणवत्ता हमी

Box Optronics विश्वसनीय कामगिरीसह उच्च-गुणवत्तेचे ऑप्टिकल घटक प्रदान करण्यासाठी वचनबद्ध आहे. आमचे सर्व उच्च पॉवर ऑप्टिकल आयसोलेटर शिपमेंटपूर्वी कठोर चाचणी आणि गुणवत्ता नियंत्रणातून जातात.

हमी

• शिपमेंटच्या तारखेपासून १२ महिन्यांची मर्यादित वॉरंटी

• वॉरंटी सामग्री आणि कारागिरीमधील दोष कव्हर करते

• वॉरंटी अंतर्गत सदोष युनिट्सची मोफत दुरुस्ती किंवा बदली

• वॉरंटी गैरवापर, चुकीची हाताळणी किंवा अनधिकृत सुधारणांमुळे होणारे नुकसान कव्हर करत नाही
